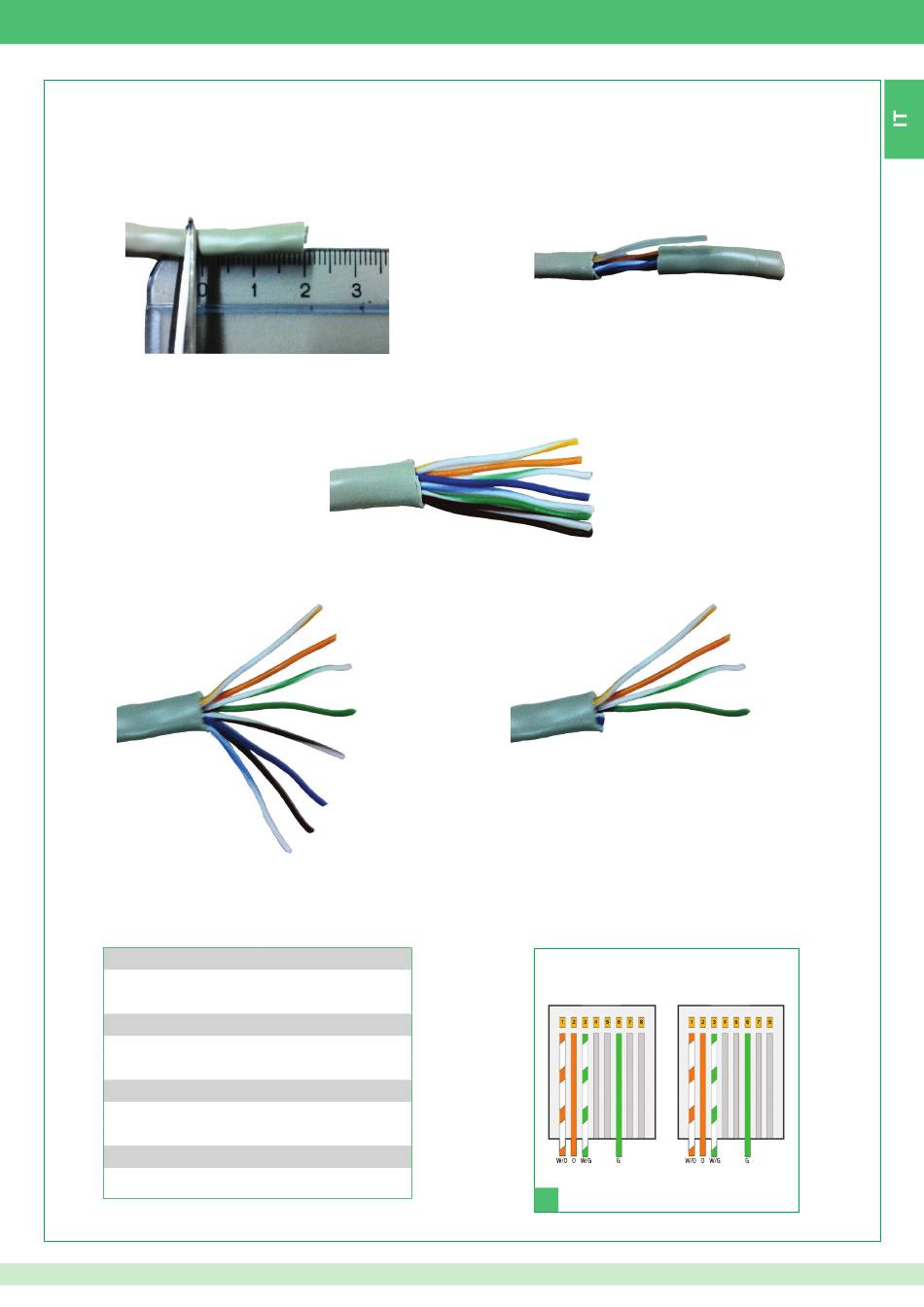

Procedura per il montaggio.
1. La maggior parte delle pinze a crimpare ha due coppie di lame, una coppia da un lato, per spellare i fi li e l'altra coppia, dall'altro lato, per tagliare
i fi li. Se la pinza non vi permette di tagliare la guaina del cavo dovete usare una lametta ed incidere con questa la guaina stessa, togliendone
un pezzo della lunghezza di circa due centimetri. Fate molta attenzione a non tagliare o incidere l'isolamento dei fi li dentro la guaina, la maggior
parte delle guaine appena incise si spezzano se piegate o tirate.
2. Quando avete rimosso la guaina avrete quattro coppie di fi li avvolti tra di loro a due a due e di colore diverso. Svolgete le coppie di fi li in modo
da avere 8 fi li separati, ma fate attenzione a distinguerli nel caso non avessero colori diversi ( in alcuni cavi i fi li bianco/colore sono tutti bianchi).
3. Aprite a ventaglio i fi li e tagliate i cavi "Blu", "Bianco / Blu", "Bianco / Marrone", "Marrone".
4. Disponete i cavi nell'ordine in cui dovrete crimparli da sinistra a destra. La confi gurazione del cavo la potete vedere in Tabella 1 e Figura A.
Tabella 1
Connettore 1
Bianco / Arancio
Arancio
Bianco / Verde
Vuoto
Vuoto
Verde
Vuoto
Vuoto
Nota Bene: se i colori del cavo sono diversi basta mantenere le
corrispondenze giuste.
Connettore 2
Bianco / Arancio
Arancio
Bianco / Verde
Vuoto
Vuoto
Verde
Vuoto
Vuoto
Connettore 1 Connettore 2
