Conceptronic CSATAi23U Version 2.0 Benutzerhandbuch Seite 31

Remarque : Pour voir des exemples de connexion, consultez l'"Annexe" en fin de manuel.
A. Allumez votre ordinateur.

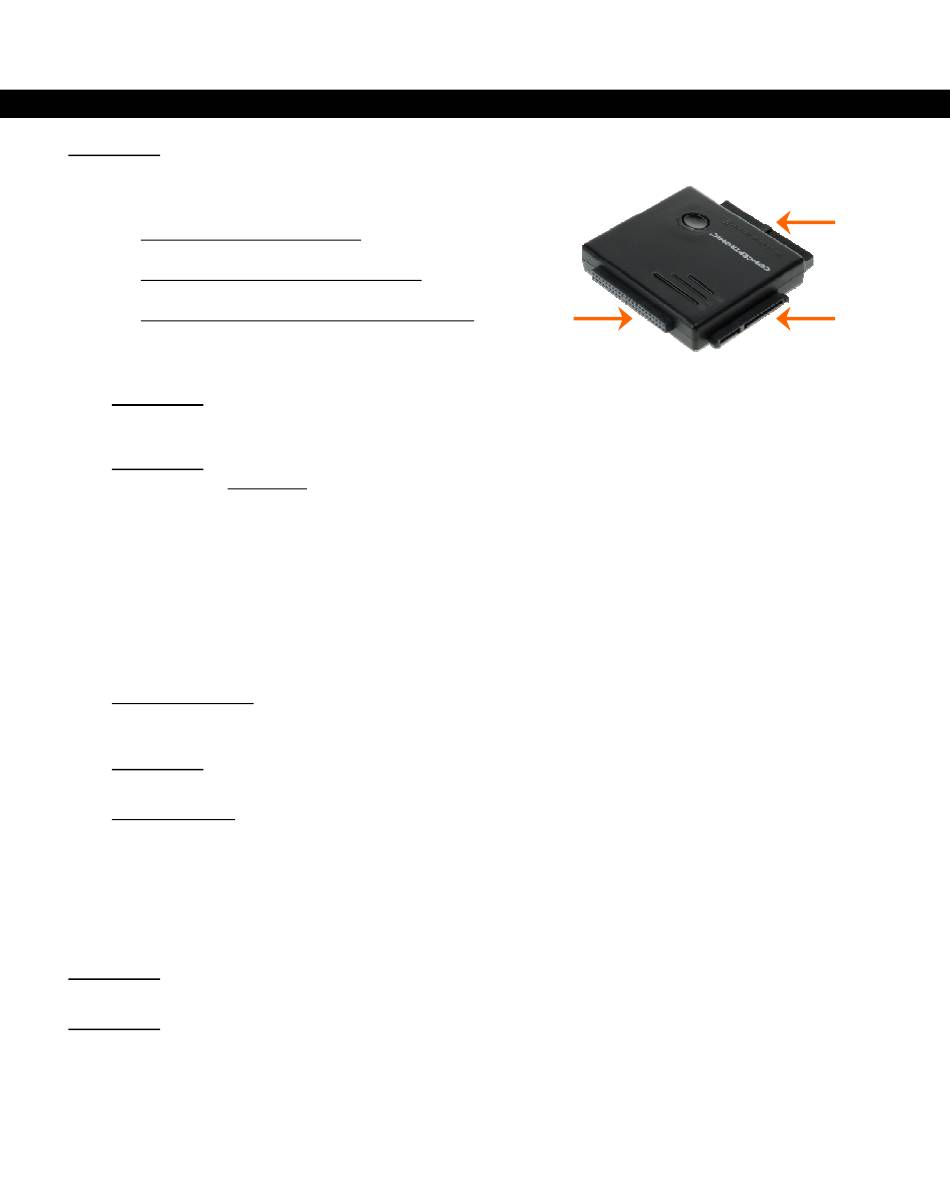

B. Branchez le CSATAiI23U sur votre dispositif de stockage de données :
•
Pour les Dispositifs IDE 2,5" :
Utilisez le Connecteur IDE 2,5".
•
Pour les Dispositifs IDE 3,5" & 5,25" :
Utilisez le Connecteur IDE 3,5".
•
Pour les Dispositifs SATA 2,5", 3,5" ou 5,25"
Utilisez le Connecteur SATA.
Remarque : Lorsque vous connectez un dispositif IDE de 5,25" ou un dispositif IDE et SATA
ensemble, utilisez la rallonge IDE pour l'appareil IDE. Sans la rallonge vous ne pouvez
pas connecter les deux dispositifs correctement.
Remarque : Seules les connexions SATA et IDE 3,5" peuvent être utilisées en même temps ! Il est
impossible de connecter des dispositifs IDE 2,5" & IDE 3,5", ou un IDE 2,5" et un
dispositif SATA 3,5" en même temps !
C. Branchez l'Alimentation Électrique sur le CSATAi23U :
•
Pour les dispositifs SATA et les dispositifs IDE 2,5" : branchez l'Alimentation Électrique
directement sur le CSATAi23U :
•
Pour les Dispositifs IDE 3,5" & 5,25" : utilisez le Câble Électrique diviseur pour alimenter le
CSATAi23U et le dispositif IDE.
D. Décidez quel câble d'interface vous souhaitez utiliser :
Connexion eSATA :
•
Connectez le câble eSATA sur le port eSATA du CSATAi23U et sur un port eSATA libre de votre
ordinateur.
Remarque : Si vous utilisez un dispositif IDE avec le CSATAi23U, vous ne pouvez pas utiliser la
connexion eSATA.
Connexion USB :
•
Branchez le mini-connecteur USB du mini-câble USB fourni sur le mini-port USB du CSATAi23U.
•
Branchez le connecteur USB du mini-câble USB sur un port USB libre de votre ordinateur.
E. Allumez l'Alimentation Électrique avec l'interrupteur du câble.
Windows détecte automatiquement le CSATAi23U et l'installe.
Remarque : Si votre ordinateur ne supporte pas la fonction "hot-swap" sur le port eSATA, vous devez le
réinitialiser après avoir connecté le CSATAi23U avec eSATA sur votre ordinateur.
Remarque : Si vous connectez un nouveau disque dur non utilisé il n'apparaît pas dans "Poste de
Travail". Vous devez créer une partition dans votre disque dur pour qu'il puisse être
visible. Consultez le "Manuel de Création de Partition" du Cd-Rom pour plus
d'instructions.
3. Connexion du CSATAi23U
(1)
(2)
(3)
1
FRANÇAIS
2
3
31
