Legende:
1.
LED-Anzeigen
2.
2,5" IDE-Anschluss
3.
Datenübertragungstaste
4.
3,5" IDE-Anschluss
5.
eSATA-Anschluss
6.
Mini-USB-Anschluss
7.
Molex-Stromanschluss
8.
SATA-Anschluss
*
Wenn Sie den eSATA-Anschluss für die Verbindung mit Ihrem PC verwenden, können Sie nur den SATA-
Anschluss am CSATAi23U verwenden. Es ist nicht möglich, ein IDE-Gerät am CSATAi23U anzuschließen
und darauf über den eSATA-Anschluss zuzugreifen.

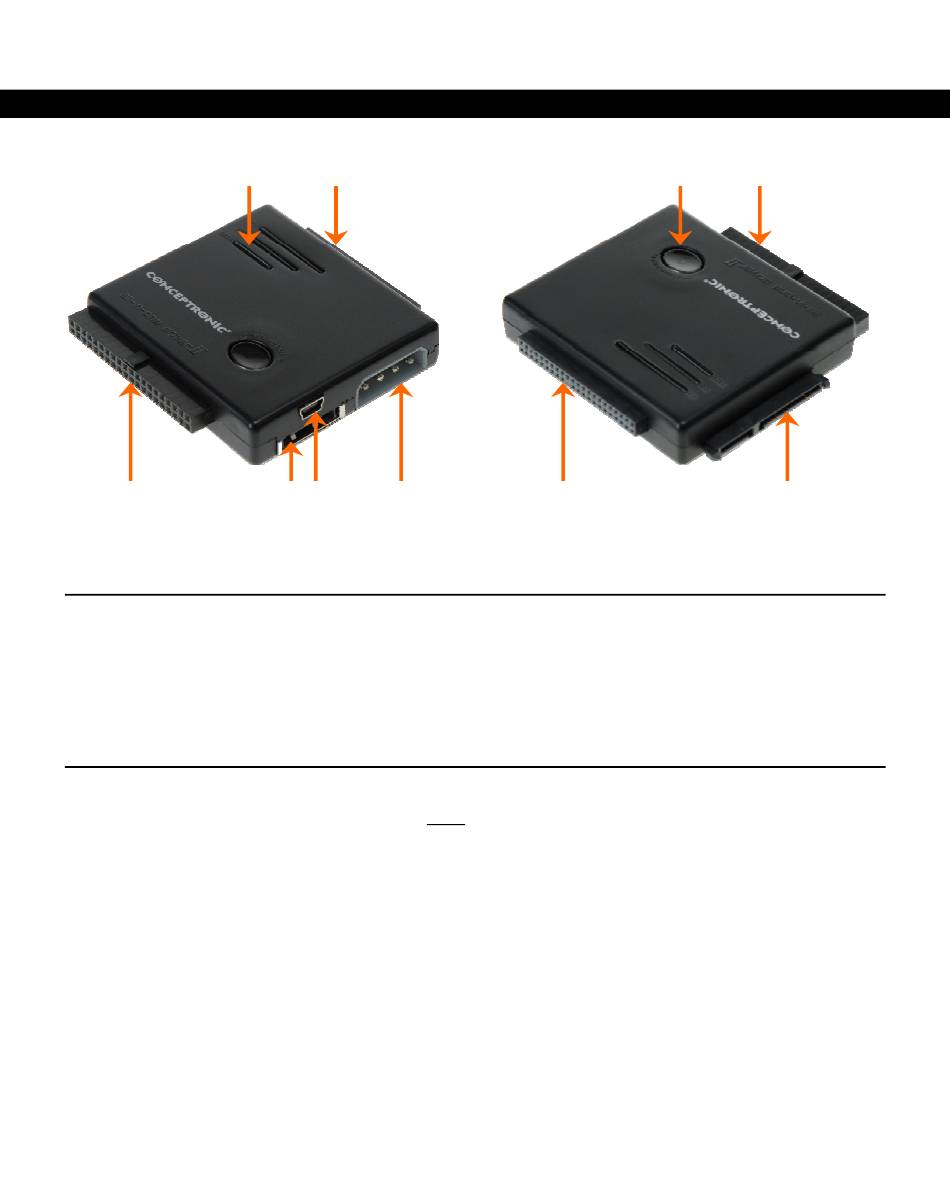

2. Gerätekomponenten
2
5 6
7
Power-, Aktivitäts- und SATA-LEDs
Anschluss eines 2,5" IDE-Gerätes
(Funktion nur möglich in Verbindung mit Softwarepaket!)
Anschluss eines 3,5" oder 5,25" IDE-Gerätes
Anschluss des CSATAi23U an einen PC über eSATA *
Anschluss des CSATAi23U an einen PC über USB
Für Stromversorgung des CSATAi23U
Anschluss eines 2,5", 3,5" oder 5,25" SATA-Gerätes
3
2
DEUTSCH
4
8
23
