Ultraschall-Füllstandssensor LUC-M**

Einbaubedingungen

Einbauvarianten LUC-M10,
LUC-M20

Einbauvarianten LUC-M30

Einbauvarianten LUC-M40

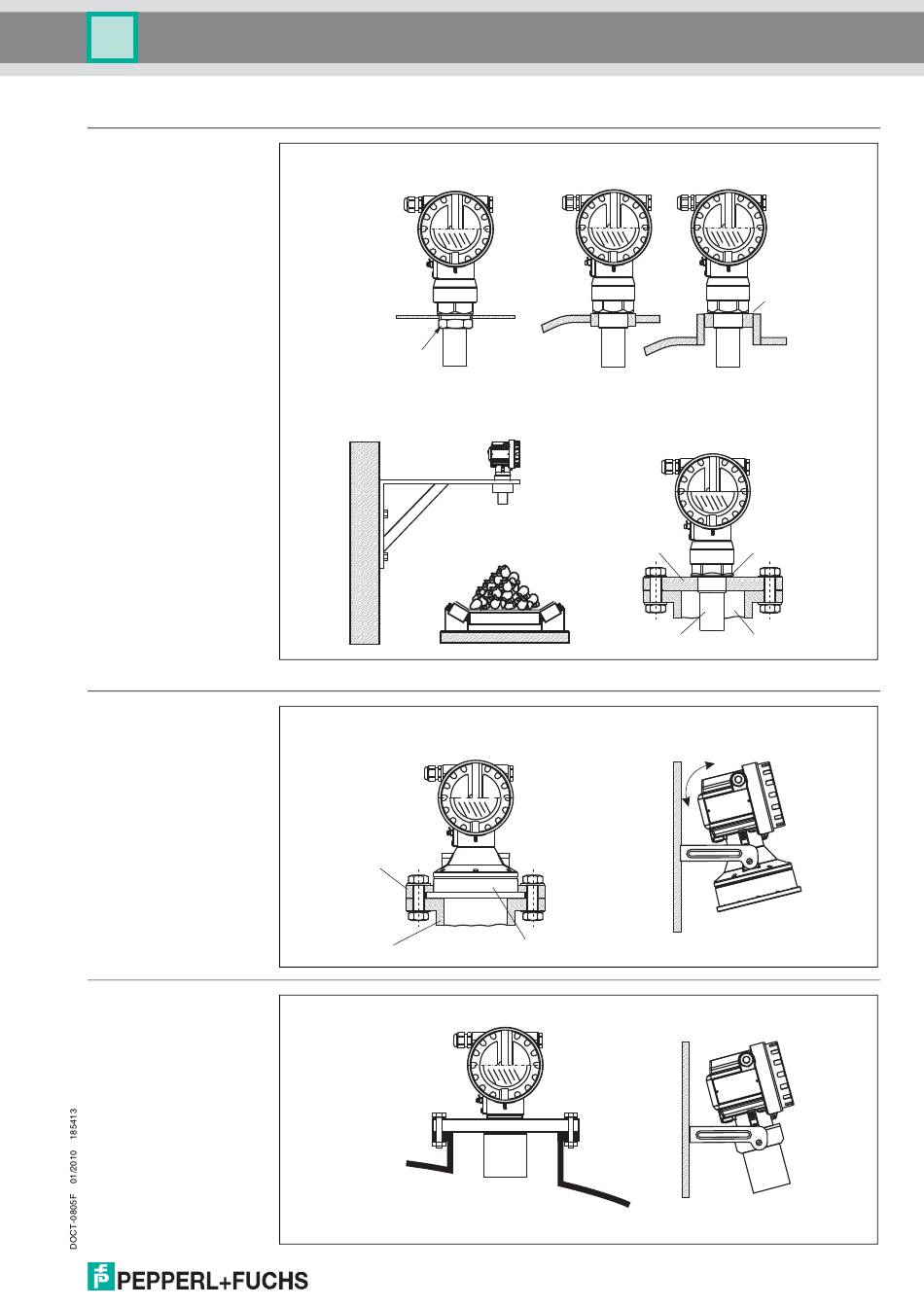

Einbaubedingungen
Montage mit Gegenmutter
Gegenmutter
(PC) liegt
bei G1½- und
G2-Geräten bei
Montage mit Montagewinkel
Für Montagewinkel bzw. Adapterflansch siehe Abschnitt „Zubehör".
Montage mit
Universalüberwurfflansch (Option)
Überwurfflansch
-
Stutzen
Montage mit Universalflansch
Flansch:
DN80/ANSI 3"/JIS10K80
DN100/ANSI 4"/JIS16K100
Montage mit Einschweißmuffe
Montage mit Adapterflansch
Adapterflansch
z. B.
Sensor
Zone 20
-
z. B.
Zone 20
Dichtungs-
ring
(EPDM)
beiliegend
Dichtungsring
(EPDM)
beiliegend
Sensor Stutzen
Montage mit Montagebügel
.
Zone 20
Montage mit Montagebügel
.
Zone 20
