Ohlins KA 841 Montageanleitung Seite 2

MoNtAgeANLeituNg
Warnung!
Es ist zu empfehlen, dass ein Öhlins Händler den
Stoßdämpfer einbaut.
Warnung!
Achten Sie darauf, dass Ihr Motorrad einen sicheren
Stand hat und nicht kippen kann.
Hinweis!
Reinigen Sie das Fahrzeug sorgfältig vor der Montage
des Öhlins Stoßdämpfers.
Hinweis!
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung, wenn Sie Arbeiten am Motorrad
ausführen. Dort erfahren Sie mehr über spezifische
Vorgehensweisen und die technischen Daten Ihres
Motorrades.
1
Stellen Sie das Motorrad auf einen
Montageständer. Das Hinterrad sollte den
Boden dabei nur leicht berühren.
2
Lösen Sie die untere Anbindung des
Stoßdämpfers.
3
Lösen Sie die Verschraubungen des
Umlenksystems.
4
Lösen Sie die obere Anbindung des
Stoßdämpfers.
5
Bauen Sie den originalen Stoßdämpfer aus.
6
Montieren Sie den Öhlins Stoßdämpfer mit
der Hydraulikleitung nach links zeigend.
7
Ziehen Sie alle Schrauben nach den
Anweisungen in Ihrer Betriebsanleitung fest.

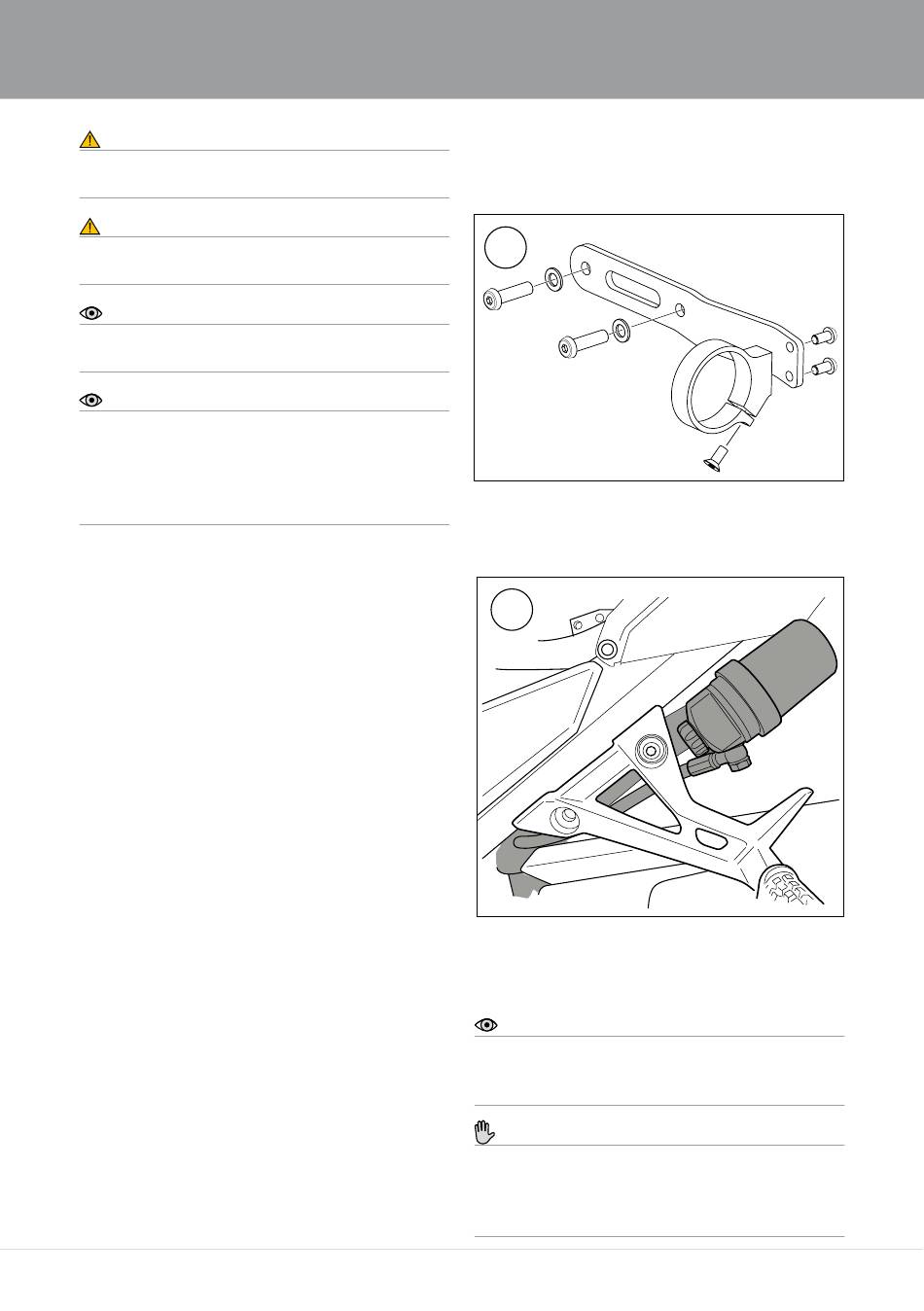

8
Montieren Sie die Halterung für den
Ausgleichsbehälter vor.
8
9
Bauen Sie die vormontierte Halterung ent-
sprechend der Zeichnung an.
9
10
Befestigen Sie die Hydraulikleitung mit den im
Lieferumfang enthaltenen Kabelbindern.
Hinweis!
Bevor Sie die Schrauben anziehen, lassen Sie das
Motorrad etwas ab, so dass der Stoßdämpfer leicht
gestaucht wird.
Achtung!
Achten Sie darauf, alle Schrauben entsprechend dem
vorgegebenen Drehmoment anzuziehen. Überprüfen
Sie, dass nichts den Stoßdämpfer am Ein- und
Ausfedervorgang hindert oder diesen beeinflusst.
2/4
