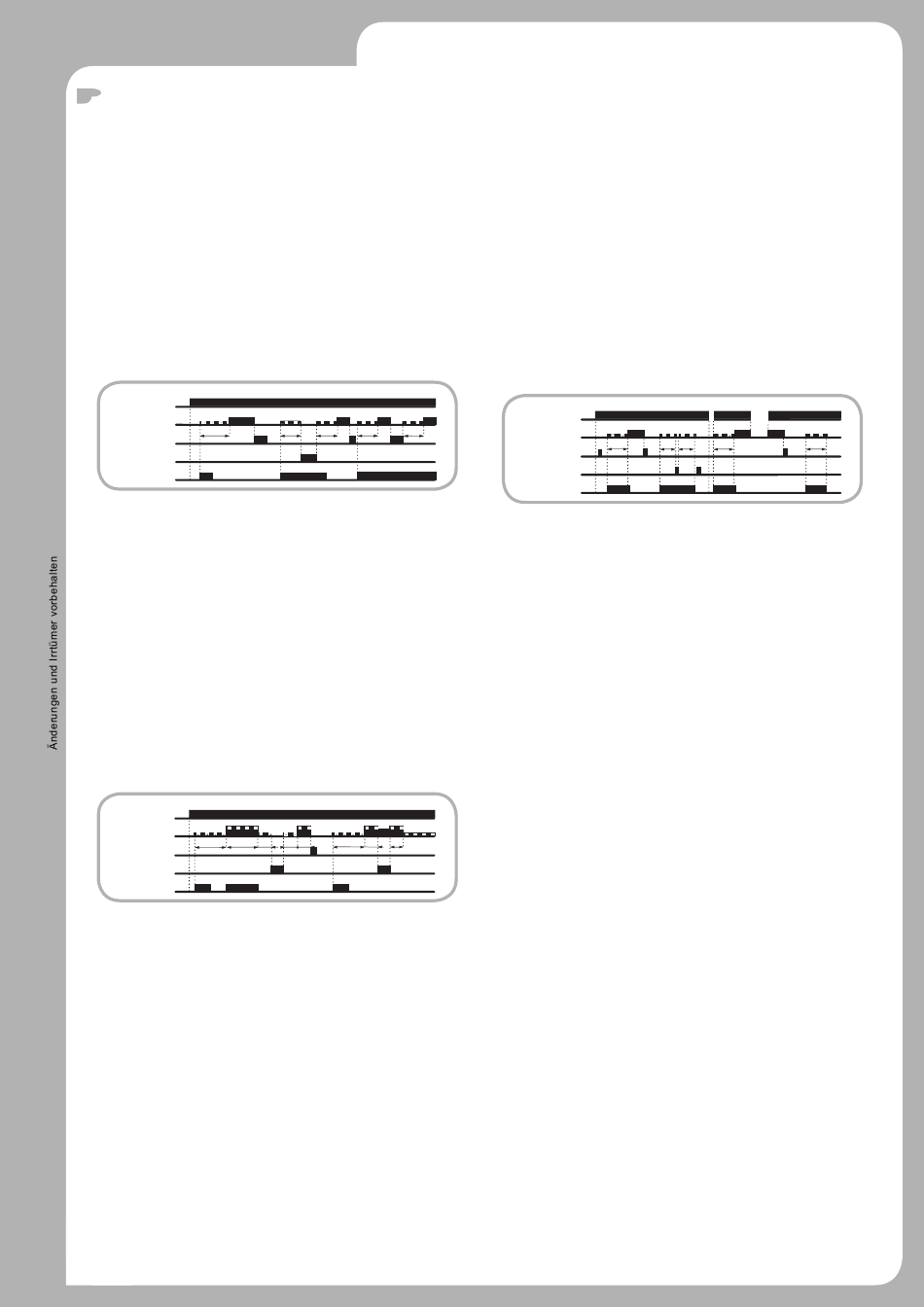

Funktionsbeschreibung
Einschaltverzögert mit Impulsansteuerung (E)
Die Versorgungsspannung U muss ständig am Gerät anliegen.
Mit dem Anlegen der Versorgungsspannung wird der Wert der bereits
abgelaufenen Zeit gelöscht. Beim kurzzeitigen Anlegen eines Signals
am Funktionseingang SIGNAL beginnt die eingestellte Zeit t zu laufen
(Anzeige für Zeitablauf blinkt, Ablauf erfolgt entweder addierend oder
subtrahierend). Nach Ablauf der Zeit t zieht das Ausgangsrelais R
an (Anzeige OP leuchtet) und am Display wird die eingestellte Zeit t
(addierend) oder der Wert 0 (subtrahierend) angezeigt.
Signale am Funktionseingang SIGNAL werden während des
Zeitablaufes ignoriert.
Durch Anlegen eines Signals am Funktionseingang RESET fällt
das Ausgangsrelais ab (Anzeige OP leuchtet nicht) und die bereits
abgelaufene Zeit wird gelöscht. Mit dem Anlegen eines Signals am
Funktionseingang SIGNAL wird ein neuer Zeitablauf gestartet.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
ON
U/t
OFF
T=t1+t2
ON
R
OFF
T
ON
E
Reset
OFF
ON
Stop
OFF
ON
Signal
OFF
Blinker pausebeginnend (F)
Die Versorgungsspannung U muss ständig am Gerät anliegen.
Mit dem Anlegen der Versorgungsspannung wird der Wert der
bereits abgelaufenen Zeit gelöscht. Beim Anlegen eines Signals am
Funktionseingang SIGNAL beginnt die eingestellte Zeit t zu laufen
(Anzeige für Zeitablauf blinkt, Ablauf erfolgt entweder addierend oder
subtrahierend). Nach Ablauf der Zeit t zieht das Ausgangsrelais R
an (Anzeige OP leuchtet) und am Display wird die eingestellte Zeit t
(addierend) oder der Wert 0 (subtrahierend) angezeigt.
Das Ausgangsrelais wird solange im Verhältnis 1:1 angesteuert, bis
die Versorgungsspannung unterbrochen wird.
Signale am Funktionseingang SIGNAL werden während des
Zeitablaufes ignoriert.
Durch Anlegen eines Signals am Funktionseingang RESET fällt
das Ausgangsrelais ab (Anzeige OP leuchtet nicht) und die bereits
abgelaufene Zeit wird gelöscht. Mit dem Anlegen eines Signals am
Funktionseingang SIGNAL wird ein neuer Zeitablauf gestartet.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
ON
U/t
OFF
T=t1+t2
ON
R
OFF
T
T
t1
ON
F
Reset
OFF
ON
Stop
OFF
ON
Signal
OFF
t1
t2
T
T
T>ta
T=t1+t2
t2
ta
T
t1
t2
Einschaltverzögert mit Steuerkontakt, addierend,
Spannungsausfallserkennung (G)
Mit dem Anlegen der Versorgungsspannung U wird die bereits
abgelaufene Zeit nicht gelöscht (Spannungsausfallserkennung).
Beim Anlegen eines Signals am Funktionseingang SIGNAL wird
der Zeitablauf fortgesetzt (Anzeige für Zeitablauf blinkt, Ablauf
erfolgt entweder addierend oder subtrahierend). Nach Ablauf der
eingestellten Zeit t zieht das Ausgangsrelais R an (Anzeige OP
leuchtet) und am Display wird die eingestellte Zeit t (addierend) oder
der Wert 0 (subtrahierend) angezeigt.
Bei einer Unterbrechung des Signals am Funktionseingang SIGNAL
oder der Versorgungsspannung bleiben sowohl die bis zu diesem
Zeitpunkt abgelaufene Zeit t als auch die Relaisstellung gespeichert
(Spannungsausfallserkennung).
Durch Anlegen eines Signals am Funktionseingang RESET kann
jederzeit ein neuer Zeitablauf gestartet werden.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
ON
U/t
OFF
ON
T=t1+t2+t3
R
OFF
ON
T
t1
G
Reset
OFF
ON
Stop
OFF
ON
Signal
OFF
FSM10
T>ta
t2
t3
ta
