FSM10

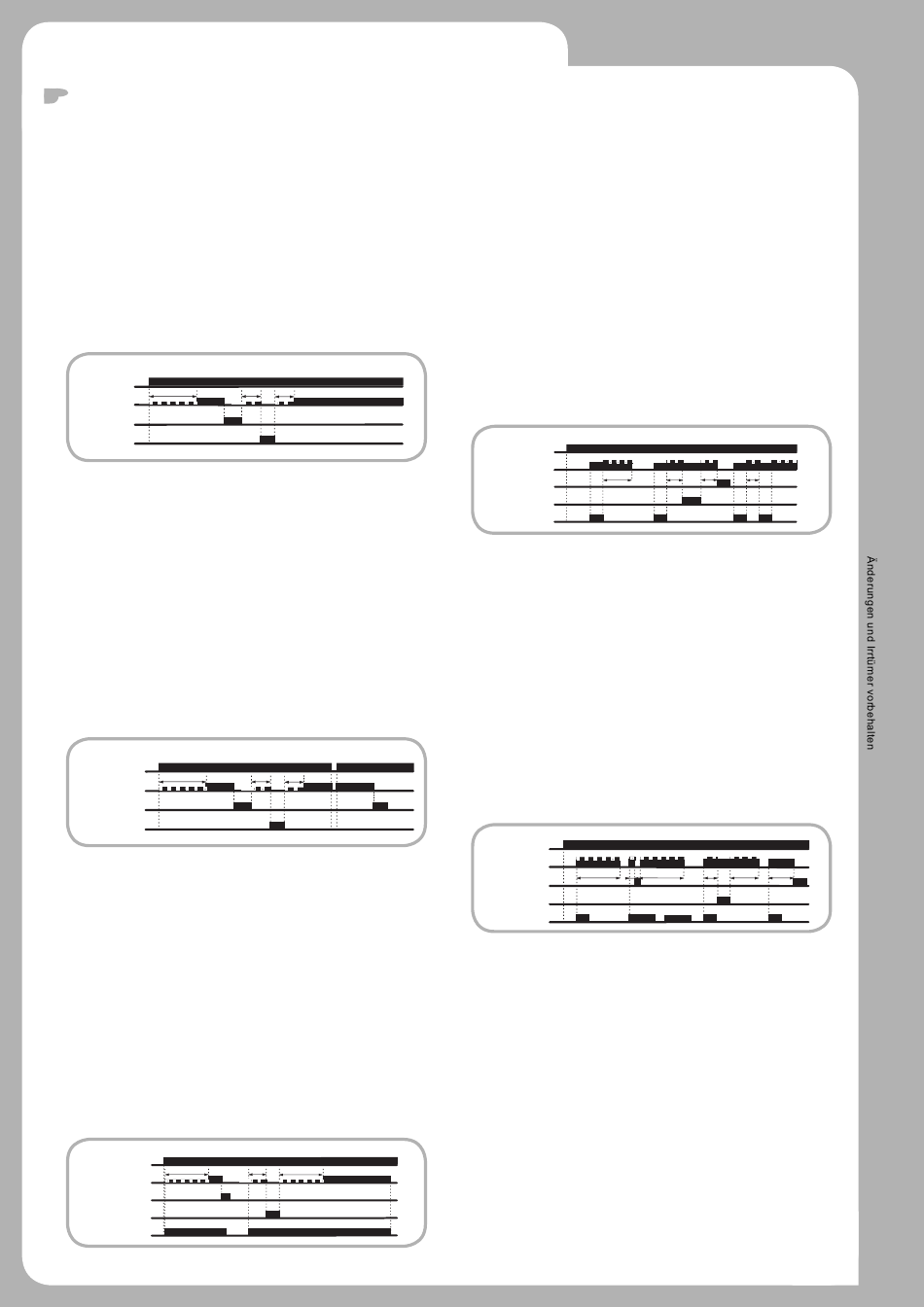

Funktionsbeschreibung
Einschaltverzögert (A)
Mit dem Anlegen der Versorgungsspannung U wird der Wert der
bereits abgelaufenen Zeit gelöscht und die eingestellte Zeit t beginnt
zu laufen (Anzeige für Zeitablauf blinkt, Ablauf erfolgt entweder
addierend oder subtrahierend). Nach Ablauf der Zeit t zieht das
Ausgangsrelais R an (Anzeige OP leuchtet) und am Display wird
die eingestellte Zeit t (addierend) oder der Wert 0 (subtrahierend)
angezeigt. Der Zustand bleibt aufrecht, bis die Versorgungsspannung
unterbrochen wird.
Durch Anlegen eines Signals am Funktionseingang RESET kann
jederzeit ein neuer Zeitablauf gestartet werden.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang an, wird der Zeitablauf wieder fortgesetzt.
Signale am Funktionseingang SIGNAL werden in dieser Funktion
ignoriert.
ON
U/t
OFF
T
ON
R
OFF
A
ON
Reset
OFF
ON
Stop
OFF
Einschaltverzögert, Spannungsausfallserkennung (A2)
Mit dem Anlegen der Versorgungsspannung U wird die bereits
abgelaufene Zeit nicht gelöscht (Spannungsausfallserkennung) und
der Zeitablauf fortgesetzt bzw. neu gestartet (Anzeige für Zeitablauf
blinkt, Ablauf erfolgt entweder addierend oder subtrahierend). Nach
Ablauf der eingestellten Zeit t zieht das Ausgangsrelais R an (Anzeige
OP leuchtet) und am Display wird die eingestellte Zeit t (addierend)
oder der Wert 0 (subtrahierend) angezeigt.
Bei einer Unterbrechung der Versorgungsspannung bleiben
sowohl die bis zu diesem Zeitpunkt abgelaufene Zeit t als auch die
Relaisstellung gespeichert (Spannungsausfallserkennung).
Durch Anlegen eines Signals am Funktionseingang RESET kann
jederzeit ein neuer Zeitablauf gestartet werden.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
Signale am Funktionseingang SIGNAL werden in dieser Funktion
ignoriert.
ON
U/t
OFF
ON
T
R
OFF
A2
ON
Reset
OFF
ON
Stop
OFF
Einschaltverzögert mit Steuerkontakt (B)
Die Versorgungsspannung U muss ständig am Gerät anliegen.
Mit dem Anlegen der Versorgungsspannung wird der Wert der
bereits abgelaufenen Zeit gelöscht. Beim Anlegen eines Signals am
Funktionseingang SIGNAL beginnt die eingestellte Zeit t zu laufen
(Anzeige für Zeitablauf blinkt, Ablauf erfolgt entweder addierend oder
subtrahierend). Nach Ablauf der Zeit t zieht das Ausgangsrelais R
an (Anzeige OP leuchtet) und am Display wird die eingestellte Zeit
t (addierend) oder der Wert 0 (subtrahierend) angezeigt. Dieser
Zustand bleibt aufrecht, bis das Signal am Funktionseingang SIGNAL
wieder entfernt wird.
Durch Anlegen eines Signals am Funktionseingang RESET fällt
das Ausgangsrelais ab (Anzeige OP leuchtet nicht) und die bereits
abgelaufene Zeit wird gelöscht.
Mit dem Anlegen eines Signals am Funktionseingang SIGNAL wird
ein neuer Zeitablauf gestartet.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
ON
U/t
OFF
ON
T
R
OFF
ON
B
Reset
OFF
ON
Stop
OFF
ON
Signal
OFF
t1+t2=T
t1
t2
t1
t2
t1+t2=T
t1
t2
t1+t2=T
Rückfallverzögert mit Steuerkontakt (C)
Die Versorgungsspannung U muss ständig am Gerät anliegen.
Mit dem Anlegen der Versorgungsspannung wird der Wert der
bereits abgelaufenen Zeit gelöscht. Beim Anlegen eines Signals
am Funktionseingang SIGNAL zieht das Ausgangsrelais R an
(Anzeige OP leuchtet). Wird das Signal am Funktionseingang
SIGNAL wieder entfernt, beginnt die eingestellte Zeit t zu laufen
(Anzeige für Zeitablauf blinkt, Ablauf erfolgt entweder addierend oder
subtrahierend). Nach Ablauf der Zeit t fällt das Ausgangsrelais ab
(Anzeige OP leuchtet nicht) und am Display wird die eingestellte Zeit t
(addierend) oder der Wert 0 (subtrahierend) angezeigt.
Wird vor Ablauf der Zeit t wieder ein Signal am Funktionseingang
SIGNAL angelegt, wird die bereits abgelaufene Zeit gelöscht und mit
dem nächsten Zyklus erneut gestartet.
Durch Anlegen eines Signals am Funktionseingang RESET fällt
das Ausgangsrelais ab (Anzeige OP leuchtet nicht) und die bereits
abgelaufene Zeit wird gelöscht. Mit dem Anlegen eines Signals
am Funktionseingang SIGNAL wird ein neuer Zeitablauf gestartet.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
ON
U/t
OFF
T>ta+tb
ON
R
OFF
ON
T
C
Reset
OFF
ON
Stop
OFF
ON
Signal
OFF
Einschaltwischend mit Steuerkontakt (D)
Die Versorgungsspannung U muss ständig am Gerät anliegen.
Mit dem Anlegen der Versorgungsspannung wird der Wert der
bereits abgelaufenen Zeit gelöscht. Beim Anlegen eines Signals
am Funktionseingang SIGNAL zieht das Ausgangsrelais R an
(Anzeige OP leuchtet) und die eingestellte Zeit t beginnt zu laufen
(Anzeige für Zeitablauf blinkt, Ablauf erfolgt entweder addierend oder
subtrahierend). Nach Ablauf der Zeit t fällt das Ausgangsrelais ab
(Anzeige OP leuchtet nicht) und am Display wird die eingestellte Zeit t
(addierend) oder der Wert 0 (subtrahierend) angezeigt.
Signale am Funktionseingang SIGNAL werden während des
Zeitablaufes ignoriert.
Durch Anlegen eines Signals am Funktionseingang RESET fällt
das Ausgangsrelais ab (Anzeige OP leuchtet nicht) und die bereits
abgelaufene Zeit wird gelöscht. Mit dem Anlegen eines Signals am
Funktionseingang SIGNAL wird ein neuer Zeitablauf gestartet.
Durch Anlegen eines Signals am Funktionseingang STOP kann der
Zeitablauf beliebig lange unterbrochen werden. Liegt kein Signal am
Funktionseingang STOP an, wird der Zeitablauf wieder fortgesetzt.
ON
U/t
OFF
T>ta
ON
R
OFF
ON
T
ta
D
Reset
OFF
ON
OFF
Stop
ON
Signal
OFF
T>t
ta
tb
t
T=t1+t2
t1
t2
t
T
