> Befestigen Sie den Wandsockel mit den mitgelieferten
Schrauben.
> Schließen Sie die eBUS-Leitung an den Klemmen der
Steckleiste an (¬ Kap. 5.3).
Regler montieren
> Setzen Sie den Regler vorsichtig in den Wandsockel
ein. Achten Sie darauf, dass die Stiftleiste (5) auf dem
Wandsockel in den vorgesehenen Steckanschluss des
Reglers passt.
> Drücken Sie den Regler vorsichtig in den Wandsockel,
bis die Rastlaschen des Reglers hörbar in die Seiten
des Wandsockels einrasten.
Installationsanleitung calorMATIC 0020111138_00
4.5
Außenfühler montieren
b
Vorsicht!
Gefahr von Sachschäden durch unsach-
gemäße Montage!
Unsachgemäße Montage kann zu Schäden am
Gerät und an der Gebäudewand führen, z. B.
durch Feuchtigkeit.
> Beachten Sie die beschriebene Kabelfüh-
rung und die korrekte Einbaulage des
Außenfühlers.
i
Mit folgender Ausnahme sind die Montage-
schritte für beide Außenfühler gleich:
– der VRC 693 benötigt ein 2-adriges
Anschlusskabel
– der VRC 9535 benötigt ein 3-adriges
Anschlusskabel
5
4
2
3

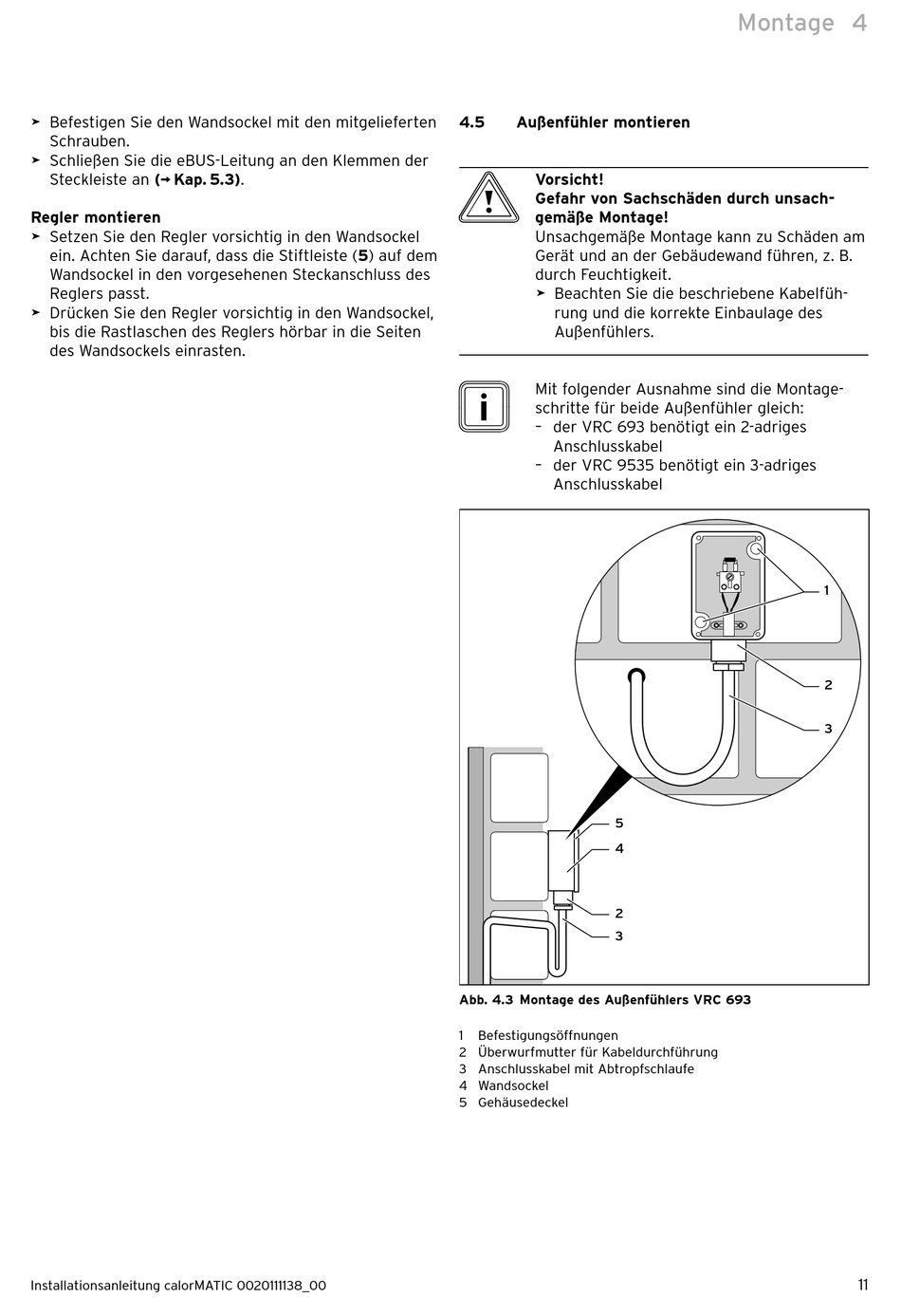

Abb. 4.3 Montage des Außenfühlers VRC 693
1
Befestigungsöffnungen
2 Überwurfmutter für Kabeldurchführung
3 Anschlusskabel mit Abtropfschlaufe
4 Wandsockel
5 Gehäusedeckel
Montage
4
1
2
3
11
