Inbetriebnahme
5. Vergrößern Sie den Abstand bis zur Maximaldistanz. Justieren Sie
gegebenenfalls das Gerät nach.
6. Es ist zweckmäßig, zuerst die Höhen- und danach die Seiteneinstellung
vorzunehmen, da die Höheneinstellung mechanisch die Seitenlage
verändern kann, aber nicht umgekehrt.
Wenn Sie die Einstellungen vorgenommen haben ziehen Sie die zentrale
M6-Schraube fest, um die Justierung in horizontaler Richtung zu fixieren.
Parallele Lichtstrecken
Werden zwei Lichtstrecken ohne optische Abtrennung nebeneinander installiert,
so müssen zur Vermeidung des Übersprechens die Datenlichtschranken
paarweise entgegengesetzt installiert werden. Ein Mindestabstand a zwischen
den Strahlachsen ist nicht erforderlich, solange die benachbarten Paare den
gleichen Gesamtabstand d haben.
F1
d
F2

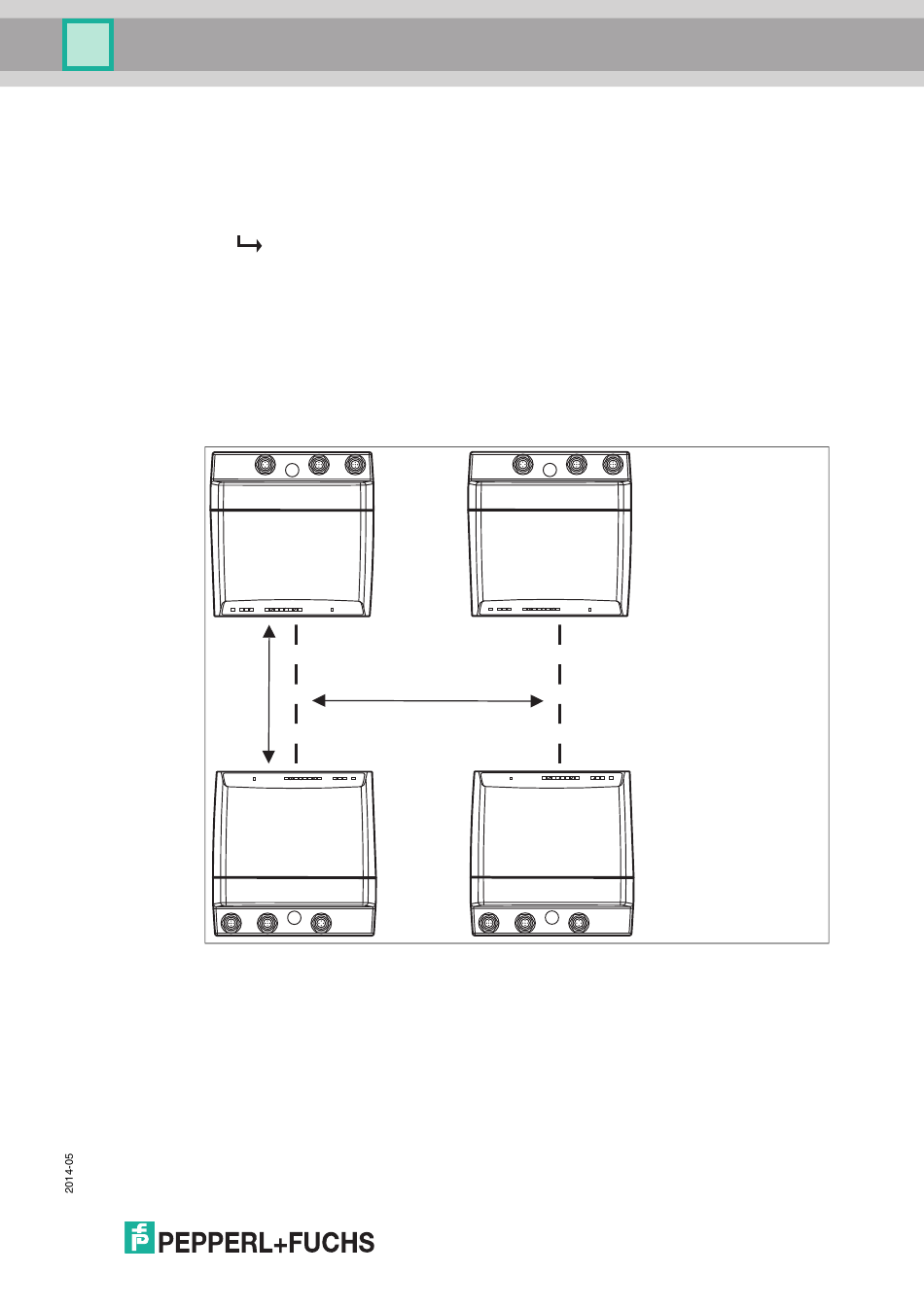

Abbildung 6.2 Parallele Lichtstrecken
Bei derartigen Anordnungen ist die einseitige Abschaltung einer
Datenlichtschranke nicht zulässig. Ebenso darf der Lichtstrahl nicht unterbrochen
werden.
F2
a
F1
