Die zwei Taster bewirken:
mode
set
4.3
Montage und Anschluß
4.3.1 Montage

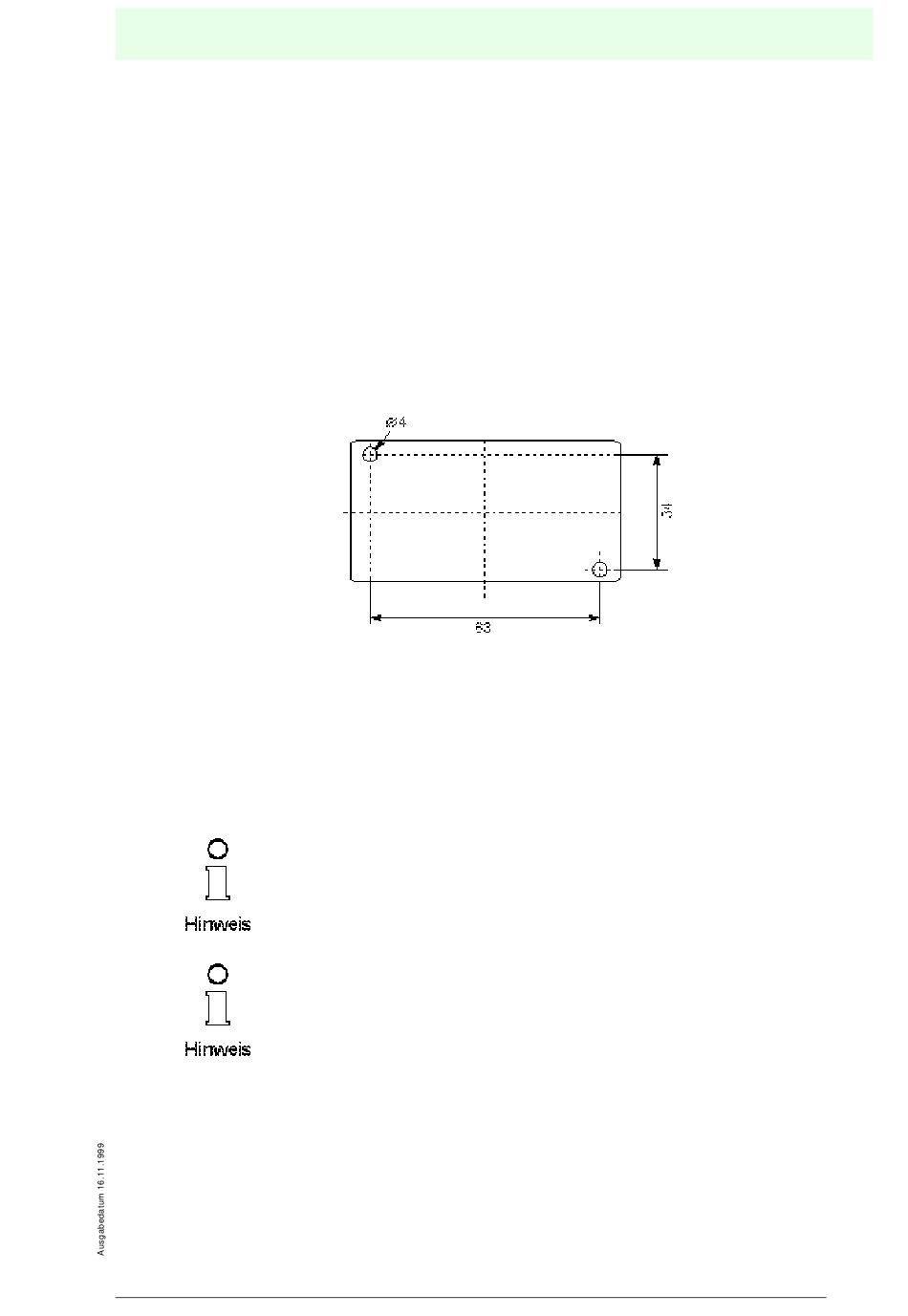

Die Bauform G4F.. des Gateways gestattet die Montage auf der 35 mm - Normschie-
ne nach EN 50022. Eine Wandmontage ist ebenfalls möglich. Dazu sind im schwar-
zen Unterteil Bohrungen vorgesehen.
Bei der Montage des Gateways ist folgende Reihenfolge einzuhalten:
1. Montage das Unterteils
2. Einlegen des AS-i Flachkabels in das Unterteil
3. Verschrauben des Gateways mit dem Unterteil
4. Inbetriebnahme
Auf der Rückseite des Unterteils ist eine Kennzeichnung angebracht.
Diese Kennzeichnung ist auf der, der PG-Verschraubung entgegenge-
setzten Seite.
Bevor die Inbetriebnahme stattfinden kann muß sichergestellt sein, daß
das Unterteil über die elektromechanische Schnittstelle (EMS) sicher
mit der AS-i Übertragungsleitung verbunden ist. Dazu müssen die
Schrauben, die das Gateway mit dem Unterteil verbinden fest angezo-
gen werden. Erst danach kann der Deckel zur Inbetriebnahme geöffnet
werden.
4.3.2 Anschluß des AS-i Masters an die AS-i Übertragungsleitung
Legen Sie das Flachkabel in einen der dafür vorgesehenen Leitungskörbe. Ver-
schrauben Sie anschließend das Gateway fest mit dem Unterteil.
