BEDIENUNGSANLEITUNG
XV125S
5AJ-28199-G3

Werbung

Inhaltsverzeichnis
loading

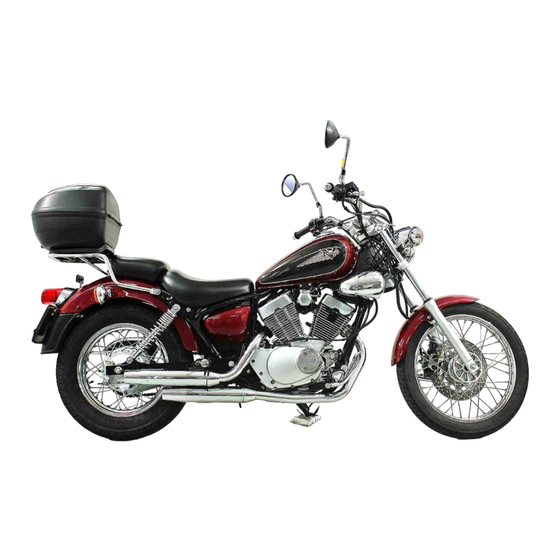

Inhaltszusammenfassung für Yamaha Virago XV125S

  • Seite 1 BEDIENUNGSANLEITUNG XV125S 5AJ-28199-G3...
  • Seite 3 GAU00001 Lieber Motorradfreund, herzlich willkommen im Kreis der YAMAHA-Fahrer. Wir hoffen, daß Sie stets sicher unterwegs sein wer- den und gesund Ihr Ziel erreichen – denn Sicherheit hat Vorfahrt. Sie besitzen nun eine XV125S, die mit jahrzehntelanger Erfahrung sowie neuester YAMAHA-Technologie entwickelt und gebaut wurde.
  • Seite 4 Weiterverkauf an den neuen Eigentümer übergeben werden. 8 Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von YAMAHA um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen.
  • Seite 5 Kennzeichnung wichtiger Hinweise GW000002 Diese Anleitung unbedingt vor der Inbetriebnahme vollständig durchlesen!
  • Seite 6 GAU00008 XV125S BEDIENUNGSANLEITUNG ©1999 YAMAHA MOTOR CO., LTD. 1. Auflage, August 1999 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der YAMAHA MOTOR CO., LTD. nicht gestattet. Printed in Japan...
  • Seite 7: Inhaltsverzeichnis

    GAU00009 Inhalt Sicherheit hat Vorfahrt..........1-1 Routinekontrolle vor Fahrtbeginn......4-1 Fahrzeugbeschreibung ..........2-1 Wichtige Fahr- und Bedienungshinweise ....5-1 Linke Seitenansicht ...........2-1 Motor anlassen ............5-1 Rechte Seitenansicht ..........2-2 Warmen Motor anlassen ..........5-3 Bedienungselemente, Instrumente ......2-3 Schalten ..............5-4 Empfohlene Schaltpunkte (nur CH) ......5-4 Armaturen, Bedienungselemente Tips zum Kraftstoffsparen ........5-5 und deren Funktion .............3-1 Einfahrvorschriften ...........5-5...
  • Seite 8 Inhalt Fußbremshebel-Position und -Spiel einstellen ..6-21 Pflege und Lagerung...........7-1 Hinterrad-Bremslichtschalter einstellen....6-22 Motorradpflege – eine Inverstition, die sich Scheiben- und Trommelbremsbeläge prüfen ..6-22 lohnt!................7-1 Bremsflüssigkeitsstand prüfen ......6-23 Lagerung..............7-4 Bremsflüssigkeit wechseln........6-24 Antriebsketten-Durchhang prüfen ......6-24 Technische Daten ............8-1 Antriebsketten-Durchhang einstellen....6-25 Antriebskette schmieren ........6-26 Fahrzeugidentifizierung ..........9-1 Bowdenzüge prüfen und schmieren .....6-27 Eintragungsfelder für Identifizierungsnummern..9-1...
  • Seite 10: Sicherheit Hat Vorfahrt

    GAU00021 Q Sicherheit hat Vorfahrt Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen. Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläßlich.
  • Seite 12: Fahrzeugbeschreibung

    GAU00026 Fahrzeugbeschreibung Linke Seitenansicht 1. Scheinwerfer (Seite 6-33) 6. Helmhalter (Seite 3-9) 2. Lenkschloß (Seite 3-8) 7. Federvorspannring (Seite 3-10) 3. Kraftstoffhahn (Seite 3-7) 8. Fußschalthebel (Seite 3-4) 4. Zündschloß (Seite 3-1) 5. Sicherungen (Seite 6-32)
  • Seite 13: Rechte Seitenansicht

    Fahrzeugbeschreibung Rechte Seitenansicht 9. Batterie (Seite 6-30) 14. Federvorspannring (Seite 3-10) 10. Luftfilter (Seite 6-12) 11. Fußbremshebel (Seite 3-5, 6-21) 12. Ölfilter (Seite 6-9) 13. Bordwerkzeug (Seite 6-1)
  • Seite 14: Bedienungselemente, Instrumente

    Fahrzeugbeschreibung Bedienungselemente, Instrumente 15 16 15. Kupplungshebel (Seite 3-4, 6-19) 20. Gasdrehgriff (Seite 6-16) 16. Lenkerarmatur links (Seite 3-2) 21. Tankverschluß (Seite 3-5) 17. Tachometer (Seite 3-2) 18. Lenkerarmatur rechts (Seite 3-3) 19. Handbremshebel (Seite 3-4, 6-20)
  • Seite 15: Armaturen, Bedienungselemente Und Deren Funktion

    GAU00027 Armaturen, Bedienungselemente und deren Funktion GAU00054 P (Parken) Den Schlüssel in Position „OFF“ hin- eindrücken und auf „P“ drehen. Die Parkbeleuchtung, bestehend aus Standlicht vorn und Rücklicht, ist ein- geschaltet. Die anderen elektrischen Systeme sind ausgeschaltet. Der Schlüssel läßt sich in dieser Stellung abziehen.
  • Seite 16: Tachometer

    Armaturen, Bedienungselemente und deren Funktion HINWEIS: Nur deutsche Modelle mit Drehzahl- begrenzer: Der Drehzahlbegrenzer, mit dem die- ses Motorrad ausgerüstet ist, verhin- dert, daß die Fahrgeschwindigkeit 80 km/h überschreitet. 1. Kilometerzähler 1. Lichthupenschalter „&“ 2. Tageskilometerzähler 2. Abblendschalter 3. Rückstellknopf 3.
  • Seite 17 Armaturen, Bedienungselemente und deren Funktion GAU00127 GAU00138 Blinkerschalter Motorstoppschalter Vor dem Rechtsabbiegen den Schalter Der Motorstoppschalter ist eine Sicher- in Richtung „6“ drücken; vor dem heitseinrichtung, die das Abschalten Linksabbiegen den Schalter in Rich- des Motors in Notsituationen erlaubt, tung „4“ drücken. Sobald der Schal- ohne die Hände vom Lenker nehmen ter losgelassen wird, kehrt er in seine zu müssen, z.
  • Seite 18: Kupplungshebel

    Armaturen, Bedienungselemente und deren Funktion N. Leerlaufstellung 1. Fußschalthebel GAU00152 GAU00158 Kupplungshebel Handbremshebel GAU00157 Fußschalthebel Der Kupplungshebel, der einen Anlaß- Der Handbremshebel zur Betätigung Die Gänge dieses 5-Gang-Getriebes sperrschalter beherbergt, befindet sich der Vorderradbremse befindet sich auf werden über den Fußschalthebel links- auf der linken Seite des Lenkers.
  • Seite 19: Fußbremshebel

    Armaturen, Bedienungselemente und deren Funktion HINWEIS: Der Tankverschluß kann nur mit einge- stecktem Schlüssel verriegelt werden. Der Schlüssel läßt sich nur in der Ver- riegelungsstellung abziehen. GW000023 Vor Fahrtantritt sicherstellen, daß der 1. Öffnen. Tankverschluß korrekt verschlossen ist. GAU00162 GAU00167 Fußbremshebel Tankverschluß...
  • Seite 20: Kraftstoff

    Armaturen, Bedienungselemente und deren Funktion GAU00185 GAU00191 Empfohlener Kraftstoff Kraftstoff greift Lack und Kunststoff Bleifreies Normalbenzin mit an. Deshalb verschütteten Kraftstoff mindestens 91 Oktan sofort mit einem trockenen, sauberen Tankvolumen Lappen abwischen. Gesamtinhalt 9,5 L Davon Reserve ca. 2,6 L 1.
  • Seite 21: Normalbetrieb

    Armaturen, Bedienungselemente und deren Funktion Normalbetrieb Reserve HINWEIS: In den Stellungen „ON“ und „RES“ wird der Benzinfluß durch den Kraft- stoffhahn vom Unterdruck der Motor- ansaugkanäle gesteuert. Falls der Unterdruckschlauch zwischen Kraft- stoffhahn und Motoransaugrohr nicht korrekt angeschlossen oder undicht ist, steuert der Kraftstoffhahn den Benzin- fluß...
  • Seite 22: Chokehebel „1

    Armaturen, Bedienungselemente und deren Funktion Prime 1. Pfeilmarkierung nach „PRI“ 1. Chokehebel „1“ 1. Lenkschloß GAU02976 GAU02934 Chokehebel „1“ Lenkschloß In der Prime-Stellung des Kraftstoff- Lenker verriegeln Ein kalter Motor benötigt zum Starten hahns fließt auch bei abgestelltem Den Lenker bis zum Anschlag nach ein fetteres Luft-Kraftstoff-Gemisch, Motor noch Kraftstoff zum Vergaser.
  • Seite 23: Fahrersitz

    Armaturen, Bedienungselemente und deren Funktion 1. Schraube (×2) 1. Zunge 1. Helmhalter 2. Sitzhalterung 2. Öffnen. GAU03020 Fahrersitz GAU00260 Montieren Helmhalter Demontieren 1. Die Zunge an der Vorderseite des Der Helmhalter wird mit dem Schlüssel 1. Die Verkleidungsteile A und B ab- Fahrersitzes in die Sitzhalterung wie dargestellt geöffnet.
  • Seite 24: Federbeine Einstellen

    Armaturen, Bedienungselemente und deren Funktion GAU00330 NOR- WEICH HART Seitenständer Der Seitenständer befindet sich auf der Einstellung linken Seite. Er ist mit einem Schalter GW000040 ausgestattet, der den Motor bei ausge- klapptem Seitenständer stoppt und Beide Federbeine stets gleichmäßig ebenso ein Anlassen des Motors ver- einstellen.
  • Seite 25: Seitenständer- Und Kupplungsschalter Prüfen

    Seitenständer kann beson- ders in Linkskurven durch Bodenbe- Seitenständerschalter funktionsfähig. rührung schwere Stürze verursachen. Aus diesem Grund hat YAMAHA den Zündschlüssel auf „ON“ und Motor- Seitenständer mit einem Zündunter- GW000045 stoppschalter auf „#“ stellen. brechungsschalter versehen, der ein...
  • Seite 26: Routinekontrolle Vor Fahrtbeginn

    GAU01114 Routinekontrolle vor Fahrtbeginn Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Be- schädigungen, plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar.
  • Seite 27 Routinekontrolle vor Fahrtbeginn Bezeichnung Ausführung Seite 9 Auf Schwergängigkeit prüfen. Seitenständer-Klapp- 6-28 9 Gegebenenfalls schmieren. mechanismus 9 Alle Schrauben und Muttern auf festen Sitz prüfen. Schraubverbindungen am — 9 Gegebenenfalls nachziehen. Fahrwerg 9 Kraftstoffstand prüfen. Kraftstoff 3-5–3-6 9 Gegebenenfalls tanken. Beleuchtung, Kontrolleuchten 9 Funktion prüfen.
  • Seite 28: Wichtige Fahr- Und Bedienungshinweise

    Das Motorrad ist mit einem Zündunter- und der Bedienung seines Fahr- brechungs- und Anlaßsperrschalter- zeugs gut vertraut machen. Der System ausgerüstet. Der Motor kann YAMAHA-Händler gibt bei Fragen nur unter einer der folgenden Bedin- gerne Auskunft. gungen gestartet werden: 8 Den Motor keinesfalls in geschlos- 8 Das Getriebe befindet sich in der senen Räumen anlassen und be-...
  • Seite 29 Wichtige Fahr- und Bedienungshinweise Zündschlüssel auf „ON“ und Motor- stoppschalter auf „#“ stellen. Getriebe in Leerlaufstellung (N) und Seitenständer hochgeklappt und Gang Seitenständer ausgeklappt eingelegt Starterschalter drücken. Motor springt Kupplungshebel ziehen und Starter- schalter drücken. Motor springt an. Seitenständer hochklappen und Gang einlegen.
  • Seite 30: Warmen Motor Anlassen

    Normalerweise muß die Leerlauf-Kon- trolleuchte in der Leerlaufstellung des HINWEIS: Getriebes brennen. Anderenfalls das Der Motor ist ausreichend warmgefah- System vom YAMAHA-Händler über- ren, wenn er bei abgeschaltetem prüfen lassen. Choke willig auf Gasgeben anspricht. 4. Den Choke aktivieren, den Gas- drehgriff ganz schließen.
  • Seite 31: Schalten

    Wichtige Fahr- und Bedienungshinweise GC000048 GAU02941 Empfohlene Schaltpunkte (nur CH) 8 Das Fahrzeug nicht längere Zeit Die nachfolgende Tabelle zeigt die bei ausgeschaltetem Motor rollen empfohlenen Schaltpunkte beim lassen oder abschleppen. Selbst Beschleunigen. in der Leerlaufstellung kann dies zu Schäden führen, da das Getrie- Schaltpunkt be nur bei laufendem Motor ge- (km/h)
  • Seite 32: Tips Zum Kraftstoffsparen

    Wichtige Fahr- und Bedienungshinweise GAU00424 GAU00436 GAU00443 Einfahrvorschriften Tips zum Kraftstoffsparen 0–150 km Die ersten 1.000 km sind ausschlagge- Längeren Betrieb mit mehr als zu 1/3 Der Kraftstoffverbrauch des Motors bend für die Leistung und Lebensdauer geöffnetem Gasdrehgriff vermeiden. kann durch die Fahrweise stark beein- des neuen Motors.
  • Seite 33: Parken

    GW000058 GC000049 Schalldämpfer und Abgaskanäle wer- Bei Motorstörungen während der Ein- den sehr heiß. Darum so parken, daß fahrzeit sofort den YAMAHA-Händler Kinder oder Fußgänger die heißen Tei- aufsuchen. le nicht versehentlich berühren kön- nen. Das Fahrzeug nicht auf abschüs-...
  • Seite 34: Regelmäßige Wartung Und Kleinere Reparaturen

    Wer mit den üblichen Wartungsarbei- stellung können optimale Leistung und ten an seinem Fahrzeug nicht vertraut Sicherheit gewährleisten. Jeder Fahrer ist, sollte diese seinem YAMAHA-Händ- ist für die Verkehrssicherheit seines ler überlassen. Fahrzeugs selbst verantwortlich. Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten je- doch lediglich als Richtwerte für den...
  • Seite 35 Wartungsarbeiten von einem YAMAHA-Händler ausführen lassen. GW000063 Fahrzeugveränderungen und der Anbau von Zubehörteilen, die von YAMAHA nicht ausdrücklich freigege- ben sind, können die Fahreigenschaf- ten und die Sicherheit Ihres Motorrads wesentlich beeinträchtigen. Vor etwai- gen Änderungen unbedingt den YAMAHA-Händler befragen.
  • Seite 36: Wartungsintervalle Und Schmierdienst

    Regelmäßige Wartung und kleinere Reparaturen GAU00473 Wartungsintervalle und Schmierdienst Alle Erst- 6.000 km, 12.000 km, inspektion Bezeichnung Ausführung spätest. n. spätest. n. (n.1.000 km) 6 Mon. 12 Mon. 9 Kraftstoffschläuche und Unterdruckschlauch auf Risse und √ √ 1 * Kraftstoffleitung Beschädigung prüfen.
  • Seite 37 Regelmäßige Wartung und kleinere Reparaturen Alle Erst- 6.000 km, 12.000 km, inspektion Bezeichnung Ausführung spätest. n. spätest. n. (n.1.000 km) 6 Mon. 12 Mon. 9 Profiltiefe kontrollieren, auf Beschädigung prüfen. 9 Gegebenenfalls erneuern. √ √ 10 * Reifen 9 Luftdruck kontrollieren. 9 Gegebenenfalls korrigieren.
  • Seite 38 √ √ 9 Erneuern. Ölfiltereinsatz * Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler ver- richtet werden. GAU02970 HINWEIS: 8 Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
  • Seite 39: Verkleidungsteile Demontieren Und Montieren

    Regelmäßige Wartung und kleinere Reparaturen 1. Verkleidungsteil A 1. Verkleidungsteil B GAU01122 GAU01156 Verkleidungsteil A Verkleidungsteile demontieren Demontieren und montieren Das Verkleidungsteil hinten nach Die hier abgebildeten Verkleidungsteile außen abziehen und vorn aushaken. müssen für manche in diesem Kapitel beschriebenen Wartungs- und Repara- turarbeiten abgenommen werden.
  • Seite 40: Verkleidungsteil B

    Regelmäßige Wartung und kleinere Reparaturen 1. Haken (×2) 1. Halterung (×2) 2. Halterung (×2) 2. Gummitülle GAU01156 3. Gummitülle 3. Zapfen Verkleidungsteil B 4. Zapfen 4. Haken (×2) Demontieren Montieren Montieren Das Verkleidungsteil hinten nach Das Verkleidungsteil vorn einhaken Das Verkleidungsteil vorn einhaken außen abziehen und vorn aushaken.
  • Seite 41: Zündkerzen

    Zündkerzen eine stark (befindet sich im Bordwerkzeug) 1. Die Zündkerzenstecker abziehen. hiervon abweichende Färbung auf, sollte herausdrehen. die Funktion des Motors vom YAMAHA- Händler überprüft werden. Die Zündkerzen sollten regelmäßig her- ausgeschraubt und kontrolliert werden, da Verbrennungswärme und Ablagerun- gen die Funktionstüchtigkeit der Kerzen...
  • Seite 42: Motoröl

    Regelmäßige Wartung und kleinere Reparaturen HINWEIS: Steht beim Einbau einer Zündkerze kein Drehmomentschlüssel zur Verfü- gung, läßt sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze handfest einge- dreht und anschließend noch um 1/4 bis 1/2 Umdrehung weiter festgezogen wird. Das Anzugsmoment sollte jedoch möglichst bald mit einem Drehmo- a.
  • Seite 43 Regelmäßige Wartung und kleinere Reparaturen 2. Den Ölstand bei abgestelltem Mo- tor am Schauglas rechts unten am Kurbelgehäuse ablesen. HINWEIS: Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann. 3. Der Ölstand sollte sich zwischen der Minimal- und Maximalstand- 1.
  • Seite 44 Regelmäßige Wartung und kleinere Reparaturen 7. Den neuen Ölfiltereinsatz, neuen O-Ring und Gehäusedeckel mon- tieren; die Gehäusedeckel-Schrau- ben vorschriftsmäßig festziehen. Anzugsmoment Ölfilter-Gehäusedeckel-Schraube 10 Nm (1,0 m·kg) HINWEIS: 1. Ölfilter-Gehäusedeckel-Schraube (×3) 1. Ölfiltereinsatz 2. O-Ring Sicherstellen, daß der O-Ring korrekt 4. Den Ölfilter-Gehäusedeckel los- 5.
  • Seite 45: Luftfilter Reinigen

    Regelmäßige Wartung und kleinere Reparaturen 9. Den Motor anlassen und einige Empfohlene Ölsorte (Viskosität) Minuten lang im Leerlaufbetrieb Siehe Seite 8-1. auf Undichtigkeiten prüfen. Tritt Füllmenge irgendwo Öl aus, den Motor sofort Gesamtfüllmenge abstellen und die Ursache feststel- 1,7 L len.
  • Seite 46 Regelmäßige Wartung und kleinere Reparaturen 1. Schraube (×2) 1. Schlauch (×2) 1. Schraube (×2) 1. Das Luftfiltergehäuse abschrau- 2. Die Schläuche vom Luftfilter- 3. Den Luftfilter-Gehäusedeckel ab- ben. gehäuse abziehen. schrauben. 6-13...
  • Seite 47 Regelmäßige Wartung und kleinere Reparaturen 7. Den Filterschaumstoff über das Filtergerüst ziehen, den Filterein- satz in das Luftfiltergehäuse ein- setzen und die Flügelmutter fest- drehen. 8. Den Luftfilter-Gehäusedeckel montieren und die Schläuche wie- der anbringen. 9. Das Luftfiltergehäuse festschrau- ben. 1.
  • Seite 48: Vergaser Einstellen

    Tests. Eine Änderung dieser Ein- schraube in Richtung b drehen. stellung kann zu Leistungsabfall und Motorschäden führen. Leerlaufdrehzahl 1.300–1.400 U/min HINWEIS: Falls sich die Leerlaufdrehzahl nicht auf die beschriebene Weise einstellen läßt, den Motor von einem YAMAHA- Händler überprüfen lassen. 6-15...
  • Seite 49: Gaszugspiel Einstellen

    Ventilspiel re- 3. Die Kontermutter festziehen. gelmäßig geprüft und ggf. eingestellt 1. Einstellmutter werden. Diese Einstellung sollte grund- 2. Kontermutter sätzlich nur von einem YAMAHA-Händ- c. Gaszugspiel am Gasdrehgriff ler durchgeführt werden. GAU00634 Gaszugspiel einstellen HINWEIS: Vor dem Prüfen des Gaszugspiels die Leerlaufdrehzahl kontrollieren und erforderlichenfalls korrigieren.
  • Seite 50: Reifen Prüfen

    Regelmäßige Wartung und kleinere Reparaturen GAU00647 GW000083 Max. Zuladung* 183 kg Reifen prüfen Druck bei kaltem Reifen Vorn Hinten Optimale Lenkstabilität, Lebensdauer Eine falsche Beladung beeinträchtigt 175 kPa 200 kPa und Fahrsicherheit sind nur durch Be- Bis 90 kg Zuladung* 1,75 kg/cm 2,0 kg/cm das Fahr- und Bremsverhalten und da- achtung der folgenden Punkte gewähr-...
  • Seite 51 Verlust der Fahrzeug- Hersteller Größe kontrolle führen. Abgenutzte Rei- CHENG SHIN 130/90-15M/C 66P C-915 fen unverzüglich vom YAMAHA- Händler erneuern lassen. Den Aus- Mindestprofiltiefe 1,6 mm tausch von Bauteilen an Rädern (Vorder- und Hinterrad) und Bremsanlage sowie Reifen- 1.
  • Seite 52: Räder

    1. Kontermutter 2. Einstellschraube nung der Speichen kontrollieren. c. Kupplungshebel-Spiel Bei Mängeln an Reifen oder Rädern GAU00694 das Motorrad vom YAMAHA-Händ- Kupplungshebel-Spiel ein- ler überprüfen lassen. Selbst klein- stellen ste Reparaturen an Rädern und Rei- Der Kupplungshebel sollte ein Spiel fen nur von einer Fachwerkstatt von 10–15 mm aufweisen.
  • Seite 53: Handbremshebel-Spiel Einstellen

    5. Die Einstellschraube am Handgriff stellen heitsrisiko dar. Erforderlichenfalls nach a drehen, um den Seilzug Der Handbremshebel sollte ein Spiel die Bremsen von einem YAMAHA- zu lockern. von 2–5 mm aufweisen. Die Einstel- Händler überprüfen und entlüften 6. Die Kontermutter am Kurbelge- lung wie folgt vornehmen: lassen.
  • Seite 54: Fußbremshebel-Position Und -Spiel Einstellen

    GW000104 b drehen, um den Fußbrems- drehen, um es zu verringern. hebel zu senken. Diese Einstellarbeit sollte grundsätz- 3. Die Kontermutter festziehen. lich von einem YAMAHA-Händler durchgeführt werden. GW000108 Hebelposition Nach der Hebelposition das Hebelspiel Der Höhenunterschied zwischen der einstellen.
  • Seite 55: Hinterrad-Bremslichtschalter Einstellen

    Fußbremshebel einstellen. 8 Nach dem Einstellen des Fuß- bremshebels stets auch die Funk- tion des Bremslichts prüfen. 8 Bei Schwierigkeiten mit der Ein- 1. Bremslichtschalter 1. Verschleißanzeiger (Nuten) stellung den YAMAHA-Händler 2. Einstellmutter GAU00720 kontaktieren. GAU00713 Scheiben- und Trommelbrems- Hinterrad-Bremslichtschalter beläge prüfen...
  • Seite 56: Bremsflüssigkeitsstand Prüfen

    8 Ausschließlich Bremsflüssigkeit dessen Funktion beeinträchtigen. die Verschleißgrenze erreicht ist, die gleicher Marke und gleichen Typs Deshalb vor jedem Fahrtantritt den Trommelbremsbeläge vom YAMAHA- nachfüllen. Das Mischen verschie- Flüssigkeitsstand im Vorratsbehälter Händler erneuern lassen. dener Bremsflüssigkeiten kann prüfen und erforderlichenfalls Brems- chemische Reaktionen hervorru- flüssigkeit nachfüllen.
  • Seite 57: Bremsflüssigkeit Wechseln

    Bremsflüssigkeit sofort abwi- Folgende Teile nach der angegebenen schen. Zeitspanne, ggf. bei Undichtigkeit oder 8 Ein allmähliches Absinken des anderen Schäden vom YAMAHA- Bremsflüssigkeitsstandes ist mit Händler austauschen lassen: zunehmendem Verschleiß der 8 Dichtringe (alle zwei Jahre) Bremsbeläge normal; bei plötzli- 8 Bremsschläuche (alle vier Jahre)
  • Seite 58: Antriebsketten-Durchhang Einstellen

    Regelmäßige Wartung und kleinere Reparaturen Zum Straffen der Kette beide Ein- stellmuttern in Richtung a dre- hen; zum Lockern der Kette das Rad nach vorne drücken und bei- de Einstellmuttern in Richtung b drehen. Beide Kettenspanner jeweils gleichmäßig einstellen, damit die Ausrichtung sich nicht verstellt.
  • Seite 59: Antriebskette Schmieren

    Regelmäßige Wartung und kleinere Reparaturen GAU00769 7. Das Fußbremshebel-Spiel einstel- Antriebskette schmieren len. Die Kette besteht aus vielen Teilen, die GW000103 ständig miteinander in Bewegung sind. Eine unsachgemäß behandelte Kette Nach dem Einstellen des Fußbrems- ist schnell verschlissen. Regelmäßige hebels die Funktion des Bremslicht- Wartung ist daher unerläßlich –...
  • Seite 60: Bowdenzüge Prüfen Und Schmieren

    Durch beschädigte Seilzughüllen kön- nen Seilzüge korrodieren und in ihrer Funktion eingeschränkt werden. Aus Sicherheitsgründen beschädigte Seil- züge unverzüglich erneuern. Die Seilzüge und Seilzugnippel regel- mäßig schmieren. Die Seilzüge bei Schwergängigkeit vom YAMAHA- Händler austauschen lassen. Empfohlenes Schmiermittel Motoröl 6-27...
  • Seite 61: Fußbrems- Und Schalthebel Schmieren

    Den Klappmechanismus des Seiten- Schalthebel schmieren. Kupplungshebel schmieren. ständers schmieren. Sicherstellen, daß sich der Seitenständer leicht ein- und Empfohlenes Schmiermittel Empfohlenes Schmiermittel ausklappen läßt. Motoröl Motoröl Empfohlenes Schmiermittel Motoröl GW000113 Falls der Seitenständer klemmt, diesen vom YAMAHA-Händler überprüfen las- sen. 6-28...
  • Seite 62: Teleskopgabel Prüfen

    Fahrtrichtung hin und Falls die Teleskopgabel nicht gleich- her zu bewegen. Ist dabei Spiel spür- mäßig ein- und ausfedert oder irgend- bar, die Lenkung von einem YAMAHA- welche Schäden festgestellt werden, Händler prüfen und instand setzen las- das Fahrzeug von einem YAMAHA- sen.
  • Seite 63: Radlager Prüfen Und Warten

    Falls die Vorder- oder Hinterradlager Das Fahrzeug sicher abstützen, damit zuviel Spiel aufweisen oder die Räder es nicht umfallen kann. nicht leichtgängig drehen, die Radlager von einem YAMAHA-Händler überprü- fen lassen. 1. Batterie 2. Entlüftungsschlauch GAU01071 Batterie prüfen und warten Eine unzureichend gewartete Batterie verschleißt vorzeitig und entlädt sich...
  • Seite 64 Regelmäßige Wartung und kleinere Reparaturen GC000099 GW000116 Zur Batteriekontrolle gehört auch, zu Batterien enthalten giftige Schwefel- prüfen, ob der Batterie-Entlüftungs- säure, die schwere Verätzungen und UPPER LEVEL LOWER LEVEL schlauch richtig verläuft. Mündet er in bleibende Augenschäden hervorrufen einer Weise, daß Batteriesäure oder kann.
  • Seite 65: Sicherung Wechseln

    Sicherung mit der vor- ist. gesehenen Amperezahl einsetzen. Da- nach das Zündschloß und den Strom- kreis wieder einschalten und prüfen, ob das elektrische System einwandfrei arbeitet. Falls die neue Sicherung so- fort wieder durchbrennt, die elektrische Anlage von einem YAMAHA-Händler überprüfen lassen. 6-32...
  • Seite 66: Scheinwerferlampe Auswechseln

    Regelmäßige Wartung und kleinere Reparaturen GC000103 Niemals Sicherungen mit einer höhe- ren als der empfohlenen Amperezahl verwenden. Eine Sicherung mit fal- scher Amperezahl kann Schäden an elektrischen Komponenten und sogar einen Brand verursachen. 1. Schraube (×2) 1. Lampenschutzkappe Vorgeschriebene Sicherungen 2.
  • Seite 67: Blinkerlampe Auswechseln

    5. Die Lampenschutzkappe und die Steckverbinder wieder aufsetzen 4. Die neue Scheinwerferlampe ein- und den Scheinwerfereinsatz setzen und mit dem Lampenhalter montieren. sichern. Diesen dazu im Uhrzei- Den Scheinwerfer erforderlichen- gersinn drehen. falls nachträglich vom YAMAHA- Händler einstellen lassen. 6-34...
  • Seite 68: Rücklicht-/Bremslichtlampe Auswechseln

    Regelmäßige Wartung und kleinere Reparaturen 1. Lampe 1. Schraube (×2) 1. Lampe GAU01623 2. Die durchgebrannte Lampe hin- 2. Die durchgebrannte Lampe hin- Rücklicht-/Bremslichtlampe eindrücken und gegen den Uhrzei- eindrücken und gegen den Uhrzei- auswechseln gersinn herausdrehen. gersinn herausdrehen. 1. Die Streuscheibe losschrauben. 3.
  • Seite 69: Motorrad Aufbocken

    Regelmäßige Wartung und kleinere Reparaturen GAU00862 Hinterrad Motorrad aufbocken Das Motorrad so abstützen, daß das Die YAMAHA XV125S besitzt keinen Hinterrad sich frei drehen läßt. Dazu Hauptständer. Darum beim Ausbau der entweder hinten einen Motorrad-Mon- Räder oder zum Erledigen von anderen tageständer verwenden oder zwei Auf-...
  • Seite 70: Vorderrad Montieren

    Regelmäßige Wartung und kleinere Reparaturen 1. Klemmschraube 2. Vorderachse GAU01547 3. Die Nase am Gabelholm muß in Vorderrad montieren 2. Die Vorderachs-Klemmschraube die Nut am Tachometer-Antriebs- 1. Das Tachometer-Antriebsgehäuse und die Radachse lösen. gehäuse eingreifen. in die Radnabe montieren. Die 3.
  • Seite 71: Hinterrad Demontieren

    6. Die Radachse mit dem vorge- 8 Wartungsarbeiten an den Rädern schriebenen Anzugsmoment fest- sollten grundsätzlich von einem ziehen. YAMAHA-Händler durchgeführt 7. Die Vorderachs-Klemmschrauben werden. mit dem vorgeschriebenen An- 8 Das Fahrzeug sicher abstützen, zugsmoment festziehen. damit es nicht umfallen kann.
  • Seite 72: Hinterrad Montieren

    Regelmäßige Wartung und kleinere Reparaturen GAU01696 7. Fußbremshebel-Position und -Spiel Hinterrad montieren einstellen. (Siehe dazu Seite 6-21.) 1. Hinterrad und Radachse montie- ren. GW000103 2. Die Achsmutter montieren, dann das Motorrad herablassen. Nach dem Einstellen des Fußbrems- 3. Das Bremsgestänge in den Brems- hebels die Funktion des Bremslicht- wellenhebel einsetzen und die schalters prüfen.
  • Seite 73: Fehlersuche

    Regelmäßige Wartung und kleinere Reparaturen GAU01008 Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der Auslieferung einer strengen In- spektion unterzogen werden, kann es im Alltag zu Störungen kommen. Zum Beispiel können Defekte am Kraftstoff- oder Zündsystem oder mangelnde Kompression zu Anlaßproblemen und Leistungseinbußen führen.
  • Seite 74: Fehlersuchdiagramm

    Tank leer Kraftstoff tanken. Verdichtung prüfen. 2. Verdichtung Verdichtung vorhanden Zündung prüfen. E-Starter betätigen. Kein Verdichtung Vom YAMAHA-Händler prüfen lassen. 3. Zündung Mit trockenem Lappen sauberwischen Gasdrehgriff halb öffnen und E-Starter und Elektrodenabstand korrigieren bzw. Feucht betätigen. Zündkerzen erneuern. Kerzen heraus- schrauben und Elektroden prüfen.
  • Seite 75: Pflege Und Lagerung

    Sie durch gekonnte Pflege allerdings GCA00010 einen Kaltreiniger mit dem Pinsel viel tun. Außerdem sollten Sie eines auftragen, wenn keine Gummi- bedenken: YAMAHA kann eine Ge- 8 Moderne Reiniger, insbesondere dichtungen in der Nähe liegen. währleistung nur dann übernehmen, säurehaltige Felgenreiniger, lösen Diese könnten sonst rasch aushär-...
  • Seite 76 Bedarf ein mildes Reini- leuchten, Entlüftungsöffnungen tige Luft beschleunigen Korrosion. gungsmittel zugeben. Bei Krat- und -schläuche, Dichtringe (an Deshalb sollten Sie Ihre YAMAHA nach zern hochwertiges Poliermittel für Telegabel, Schwingenlagern und einer Fahrt in Küstennähe, auf salzge- Kunststoff verwenden.
  • Seite 77 1. Das Motorrad mit einem Leder oder Produktempfehlungen erhalten Sie bei einem saugfähigen Tuch trockenwi- Wenn Wachs oder Öl auf Bremsen Ihrem YAMAHA-Händler. schen. oder Reifen gelangen, besteht Gefahr. 2. Die Antriebskette trocknen und so- fort schmieren, um Rostansatz zu Bremsscheiben und -beläge mit Ace-...
  • Seite 78: Lagerung

    Pflege und Lagerung Lagerung Stillegung c) Die Zündkerzen mit aufgestecktem Möchten Sie Ihr Motorrad für mehr als Zündkerzenstecker an Masse le- Kurzzeitiges Abstellen zwei Monate aus dem Verkehr ziehen, gen, um Zündfunken zu verhin- Das Motorrad sollte stets kühl und trok- sollten folgende Schutzvorkehrungen dern.
  • Seite 79 Pflege und Lagerung 7. Den Luftdruck der Reifen kontrol- HINWEIS: lieren und ggf. korrigieren. An- Anfallende Reparaturen oder Inspek- schließend das Motorrad so auf- tion vor der Stillegung ausführen. bocken, daß beide Räder über dem Boden schweben; anderen- falls die Reifenposition jeden Mo- nat verändern, um die Reifen nicht zu beschädigen.
  • Seite 80: Technische Daten

    GAU01038 Technische Daten Technische Daten Modell XV125S Motoröl –20° –10° 0° 10° 20° 30° 40° 50°C Abmessungen Sorte (Viskosität) Gesamtlänge 2.190 mm SAE 10W/30 SAE 10W/40 Gesamtbreite 805 mm Gesamthöhe 1.140 mm SAE 15W/40 SAE 20W/40 Sitzhöhe 685 mm SAE 20W/50 Radstand 1.495 mm Bodenfreiheit...
  • Seite 81 Technische Daten Kraftstoff Getriebeabstufung Sorte bleifreies Normalbenzin 1. Gang 2,643 Tankvolumen (Gesamtinhalt) 9,5 L 2. Gang 1,684 davon Reserve 2,6 L 3. Gang 1,261 Vergaser 4. Gang 1,000 Typ × Anzahl BDS26 × 1 5. Gang 0,821 Hersteller MIKUNI Fahrwerk Zündkerzen Rahmenbauart Doppelschleifen-Rohrrahmen...
  • Seite 82 Technische Daten Maximale Zuladung* 183 kg Hinten Bauart Trommelbremse Luftdruck (für kalten Reifen) Betätigung Fußbremshebel (rechts) Bei einer Zuladung* von 0–90 kg Radaufhängung Vorn 175 kPa (1,75 kg/cm , 1,75 bar) Vorn Teleskopgabel Hinten 200 kPa (2,00 kg/cm , 2,00 bar) Hinten Schwinge Bei einer Zuladung* von...
  • Seite 83 Technische Daten Lampen: Bezeichnung × Anzahl 12 V, 60/55 W × 1 Scheinwerfer 12 V, 5/21 W × 1 Rücklicht/Bremslicht 12 V, 21 W × 4 Blinker 12 V, 4 W × 1 (nicht GB) Standlicht vorn 12 V; 3,4 W × 1 (nur GB) 12 V;...
  • Seite 84: Fahrzeugidentifizierung

    GAU01039 Fahrzeugidentifizierung GAU02944 Eintragungsfelder für Identifi- zierungsnummern Bitte übertragen Sie die Schlüssel- und Fahrzeug-Identifizierungsnummern so- wie die Modellcode-Information in die dafür vorgesehenen Felder, da diese für die Bestellung von Ersatzteilen und -schlüsseln sowie bei einer Diebstahl- meldung benötigt werden. 1. Schlüssel-Identifizierungsnummer 1.
  • Seite 85: Modellcode-Information

    Das Modellcode-Klebeschild ist an der gezeigten Stelle auf dem Rahmen unter der Sitzbank angebracht. (Siehe Seite 3-9 für Einzelheiten zum Abneh- men der Sitzbank.) Übertragen Sie Codenummer und Info-Kürzel in die vorgesehenen Felder. Diese Informa- tionen benötigen Sie zur Ersatzteil-Be- stellung bei Ihrem YAMAHA-Händler.
  • Seite 88 YAMAHA MOTOR CO., LTD. GEDRUCKT AUF RECYCLING-PAPIER PRINTED IN JAPAN 99·8–0.3×1(G)
