den Einsatz im explosionsgefährdeten Bereich.
den Einsatz im Feuchtraum (nur der SEH11 und das NTS 24-3750 sind
nicht Feuchtraum geeignet).
die Verwendung von anderen Kabeln und Netzteilen, als den original
CAPTRON Ersatzteilen.
den Einsatz mit anderen Schnittstellen als dem SEH11.
den Einsatz außerhalb des Bereiches der technischen Daten.
3

Allgemeine Beschreibung

Das oneGRID System wird als Pick-By-Light System verwendet. Das oneGRID
System unterstützt den Anwender bei manuellen Kommissionierungsprozessen
oder Bestückungsprozessen. Der SMC46 und SMC47 zeigen mit dem
LED Ring den richtigen Lagerplatz an. Der SMC47 zeigt auch noch die zu
entnehmende Stückzahl an. Das Quittieren der korrekten Entnahme oder
Bestückung erfolgt durch Berühren der SMC.
3.1

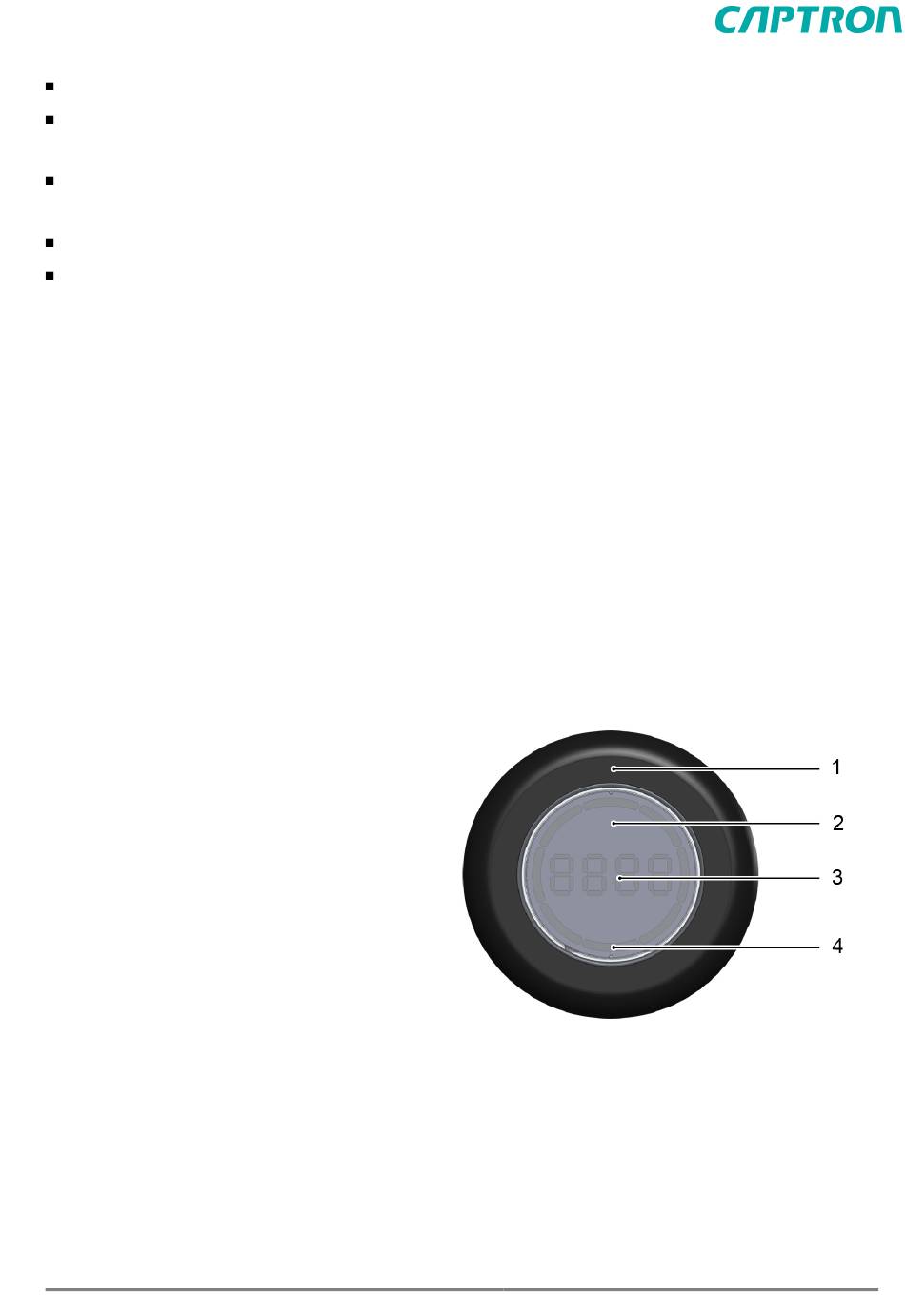

smartCAP SMC47

SMC47 ist zum Signalisieren der zu entnehmenden Teile und zum Bestätigen
der entnommenen Menge in Pick-By-Light Systemen.
1 Abdeckfarbring
2 Tastfläche
3 vierstellige 7-Segment Anzeige zeigt
Ziffern und bestimmte Buchstaben
an.
Ziffernbereich
Beispiele für
kombinierte
Buchstaben
4 LED Ring zur individuellen
Darstellung (7 Farben und einzelne
Bereiche des LED Ringes können
separat angesteuert werden)
oneGRID
0000...9999
donE
Eror
