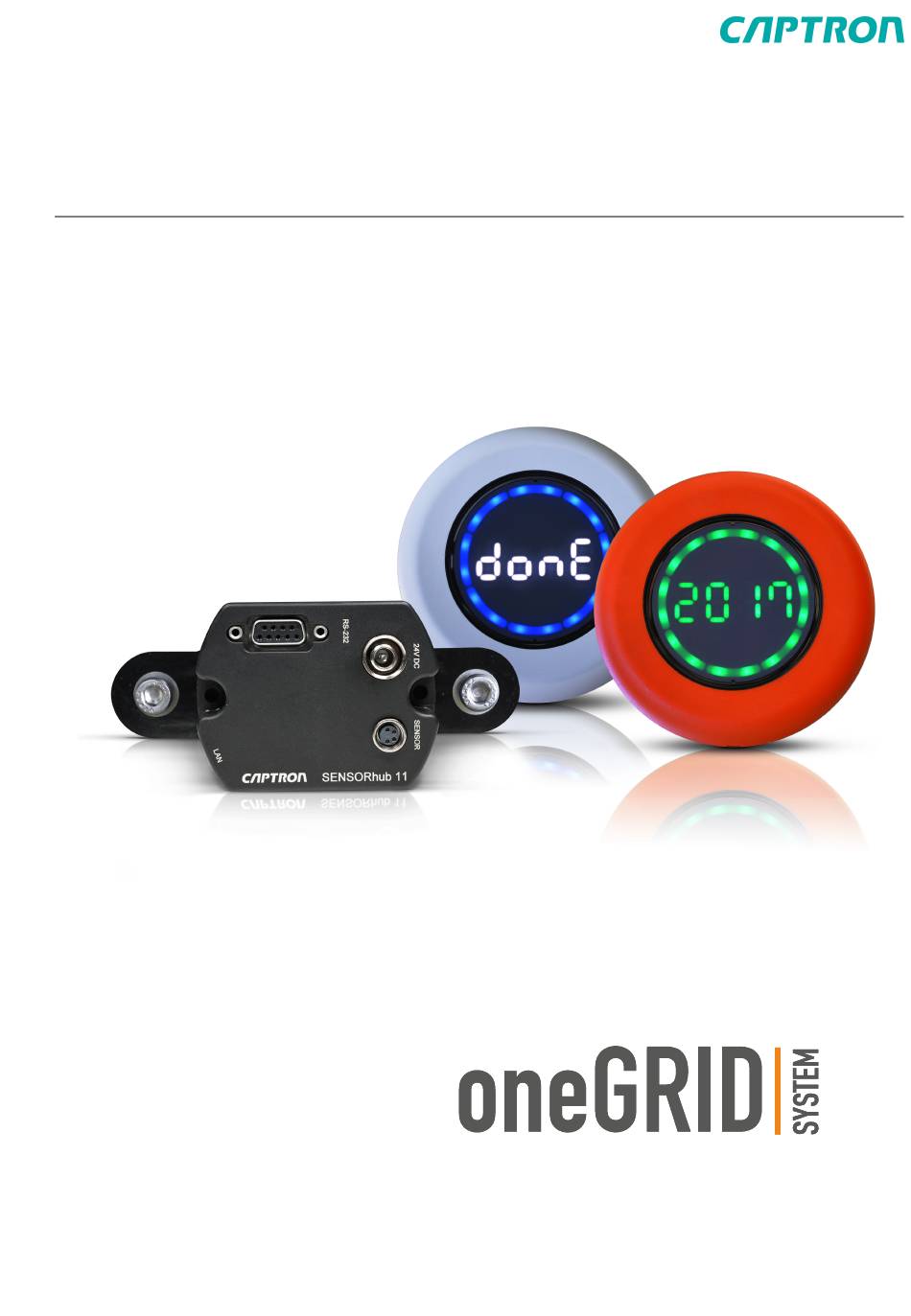

- Seite 1 Originalbetriebsanleitung Originalbetriebsanleitung...
- Seite 2 Lagerung................... 9 5 Montage..................10 SMC46 und SMC47 montieren..........10 5.1.1 Empfohlene Schraubentypen...............12 5.1.2 Maximale Abmessungen der Schrauben..........12 SEH11 montieren..............12 oneGRID System anschließen..........13 5.3.1 SMC anschließen.................14 5.3.2 SEH11 anschließen................15 6 Bedienung................... 15 Bedienung................15 Adresse vom SMC47 auslesen..........15 7 Wartung..................16 Wartungstätigkeiten..............16...
- Seite 3 10.4.3 Technische Daten Kabel PUR 0,5 mm² (optional)....... 24 10.5 NTS 24-3750................25 10.5.1 Maßzeichnung NTS 24-3750............... 25 10.5.2 Technische Daten NTS 24-3750............25 10.6 Abschlusswiderstand...............26 10.6.1 Maßzeichnung Abschlusswiderstand...........26 10.6.2 Technische Daten Abschlusswiderstand..........26 10.6.3 Steckerbelegung Abschlusswiderstand..........27 11 Impressum.................. 27 oneGRID 3/27...
- Seite 4 Diese Betriebsanleitung wurde für Monteure und Betreiber geschrieben und ist für den späteren Gebrauch aufzubewahren. Lesen Sie diese Betriebsanleitung sorgfältig und stellen Sie sicher, dass Sie die Inhalte vollständig verstanden haben, bevor Sie das oneGRID System montieren oder damit arbeiten. Sicherheit Verwendete Hinweise und Symbole Warnhinweise für Personenschäden / Sachschäden sind nach dem "SAFE"-...
- Seite 5 In den Zeichnungen werden metrische und imperiale Maßangaben verwendet. Die imperialen Maßangaben sind mit [ ] gekennzeichnet. Begriffsdefinitionen oneGRID das oneGRID System ist die Gesamtheit von smartCAP SMC, System SEH, Kabeln und Netzteil Synonym für SMC46 und SMC47 Schnittstelle für die Stromversorgung und Datenverbindung...
- Seite 6 Kenntnissen und Erfahrungen sowie die Kenntnis von einschlägigen Normen, die die ihr übertragenen Arbeiten entsprechend beurteilen und mögliche Gefahren erkennen kann. Bestimmungsgemäße Verwendung Das oneGRID System ist ein Pick-By-Light System und unterstützt Mitarbeiter bei Kommissionieraufgaben. Der Mitarbeiter wird durch die Anzeigen der SMC geleitet. Vernünftigerweise vorhersehbare...
- Seite 7 Einsatz mit anderen Schnittstellen als dem SEH11. den Einsatz außerhalb des Bereiches der technischen Daten. Allgemeine Beschreibung Das oneGRID System wird als Pick-By-Light System verwendet. Das oneGRID System unterstützt den Anwender bei manuellen Kommissionierungsprozessen oder Bestückungsprozessen. Der SMC46 und SMC47 zeigen mit dem LED Ring den richtigen Lagerplatz an.
- Seite 8 (beispielsweise ERP System oder Lagermanagmentsystem) und SMC 1 Anschluss Netzteil (24 V DC) 2 Sensor Anschluss M12x1 Buchse 3 serielle Schnittstelle RS232 4 LAN Anschluss Netzteil NTS 24-3750 Das Netzteil dient zur Spannungsversorgung der SMC und des SEH11. 8/27 oneGRID...
- Seite 9 -20°C…+60°C SENSORhub SEH11 -10°C…+50°C -20°C…+60°C Kabel PVC 0,34 mm² bewegt -5°C…+80°C -25°C…+80°C Kabel PVC 0,34 mm² fest -25°C…+80°C -25°C…+80°C Kabel PUR 0,5 mm² -25°C…+80°C -25°C…+80°C (optional) bewegt Kabel PUR 0,5 mm² -25°C…+80°C -25°C…+80°C (optional) fest Netzteil -30°C…+70°C -40°C…+85°C oneGRID 9/27...
- Seite 10 Das Netzteil vor Herabfallen schützen. Das Netzteil von Wärmequellen fernhalten. Das Netzteil nur mit einem IEC-60320 C13 Stecker und dem landesspezifischen Stecker betreiben. SMC46 und SMC47 montieren SMC46 und SMC47 werden identisch montiert. Voraussetzungen: Montagefläche ist eben und sauber. 10/27 oneGRID...
- Seite 11 ► Je nach Einbaulage ist es notwendig, den SMC46 oder den SMC47 jetzt schon anzuschließen siehe "oneGRID System anschließen", Seite HINWEIS Beschädigungsgefahr des Befestigungsflansches! Nicht passende Schraubenköpfe oder ein zu großes Anzugsmoment der Schrauben können den Befestigungsflansch beschädigen. Keine Senkkopfschrauben verwenden.
- Seite 12 In der Zeichnung sind die maximalen Maße der Schrauben dargestellt. SEH11 montieren ► Anlage spannungslos schalten und gegen Wiedereinschalten sichern. ► Löcher für die Befestigung bohren. Der Lochabstand ist "Maßzeichnung SEH11", Seite 21 zu entnehmen. ► Für größere Schraubendurchmesser die Stege (1) heraustrennen. 12/27 oneGRID...
- Seite 13 System anschließen WARNUNG 1 x SENSORhub Unsachgemäße Arbeiten an elektrischen Anlagen! Durch Stromschlag können Menschen tödlich oder lebensgefährlich verletzt werden. Vor Arbeiten an elektrischen Anlagen, diese spannungslos Schalten und gegen Wiedereinschalten sichern. Entsprechende persönliche Kabellänge in Metern zwischen den SMC Schutzausrüstung tragen.
- Seite 14 SMC angeschlossen sind. Beim letzten SMC den freien Anschluss mit der optionalen Abdeckkappe verschließen. TIPP Ab einer gesamten Leitungslänge von mehr als 130 m muss auf den freien Anschluss des letzten SMC der optionale Abschlusswiderstand montiert werden. 14/27 oneGRID...
- Seite 15 Adresse vom SMC47 auslesen Der SMC47 verfügt über eine einfache Möglichkeit seine Adresse anzuzeigen. ► SMC47 Tastfläche fünf Sekunden berühren. Adresse wird im SMC47 angezeigt. TIPP Die Adresse vom SMC46 ist fest zugewiesen und kann nicht ausgelesen werden. oneGRID 15/27...
- Seite 16 Schlitzschraubendreher in die Nut (4) am Abdeckfarbring (1) stecken und den Abdeckfarbring mit dem Schraubendreher durch Hebelwirkung entfernen. ► Schraubverbindungen (3) demontieren und den elektrischen Anschluss trennen. Entsorgung Elektrotechnische und elektronische Komponenten unterschiedlicher Art sind sortiert dem Recyclingprozess zuzuführen. 16/27 oneGRID...
- Seite 17 Technische Daten 10.1 SMC46 10.1.1 Maßzeichnung SMC46 oneGRID 17/27...
- Seite 18 Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig 10.1.3 Steckerbelegung SMC46 Buchse M8 1 + Spannungsversorgung 2 (RS485) T/R+ (A) 3 GND 4 (RS485) T/R- (B) Stecker M8 1 + Spannungsversorgung 2 (RS485) T/R+ (A) 3 GND 4 (RS485) T/R- (B) 18/27 oneGRID...
- Seite 19 10.2 SMC47 10.2.1 Maßzeichnung SMC47 oneGRID 19/27...
- Seite 20 Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig 10.2.3 Steckerbelegung SMC47 Buchse M8 1 + Spannungsversorgung 2 (RS485) T/R+ (A) 3 GND 4 (RS485) T/R- (B) Stecker M8 1 + Spannungsversorgung 2 (RS485) T/R+ (A) 3 GND 4 (RS485) T/R- (B) 20/27 oneGRID...
- Seite 21 10.3 SEH11 10.3.1 Maßzeichnung SEH11 25,2 2,28 0,99 0,12 oneGRID 21/27...
- Seite 22 Kabellänge RS232 maximal 3,00 m [118 in] Werksadresse 0x0000 Baudrate 115200 Baud Datenlänge 8 Bit Stoppbits 8 Bit 10.3.3 Steckerbelegung RS232 1 n.c. 6 n.c. 2 RX 7 RTS 3 TX 8 CTS 4 n.c. 9 n.c. 5 Gnd 22/27 oneGRID...
- Seite 23 Das Kabel ist in vier Längen (L) verfügbar: Länge Artikelnummer PVC Artikelnummer PUR 0,34 mm² 0,5 mm² 0,5 m [19.69 in] 96963 96966 1,0 m [39.37 in] 96964 96967 2,0 m [78.74 in] 96965 96968 4,0 m [157.48 in] 97420 97421 oneGRID 23/27...
- Seite 24 4 A je Kontakt Verschraubung Zinkdruckguss vernickelt M8 Schutzgrad IP IP65 Material Biegeradius bewegte Kabel 10 x Außendurchmesser Biegeradius feste Kabel 5 x Außendurchmesser Außendurchmesser ca. 5 mm [0.197 in] Litzen 4 x 0,5 mm² AWG 20 24/27 oneGRID...
- Seite 25 10.5.1 Maßzeichnung NTS 24-3750 1200 47,24 5,71 10.5.2 Technische Daten NTS 24-3750 Technische Daten bei 24 V und 20°C Betriebsspannung DC 24 V (16,8…26 V) Betriebsstrom 3,75 A Leistung max. 90 W Kurzschlussschutz Kurzschluss- und überlastsicher Leerlaufleistung <0,15 W oneGRID 25/27...
- Seite 26 10.6.2 Technische Daten Abschlusswiderstand Technische Daten bei 24 V und 20°C Betriebsspannung Max. 150 V peak Leistungsaufnahme dauerhaft Max. 0,25 W Max. 0,25 W Verschraubung M8 empfohlenes Anzugsmoment 0,4 Nm Widerstand Typisch 120 Ω Betriebstemperatur -25...+60°C Schutzgrad IP IP67 26/27 oneGRID...
- Seite 27 10.6.3 Steckerbelegung Abschlusswiderstand Impressum Die Betriebsanleitung wurde geschrieben und veröffentlicht von CAPTRON Electronic GmbH – Johann-G.-Gutenberg-Straße 7 – 82140 Olching – Deutschland Copyright 2018 oneGRID 27/27...
