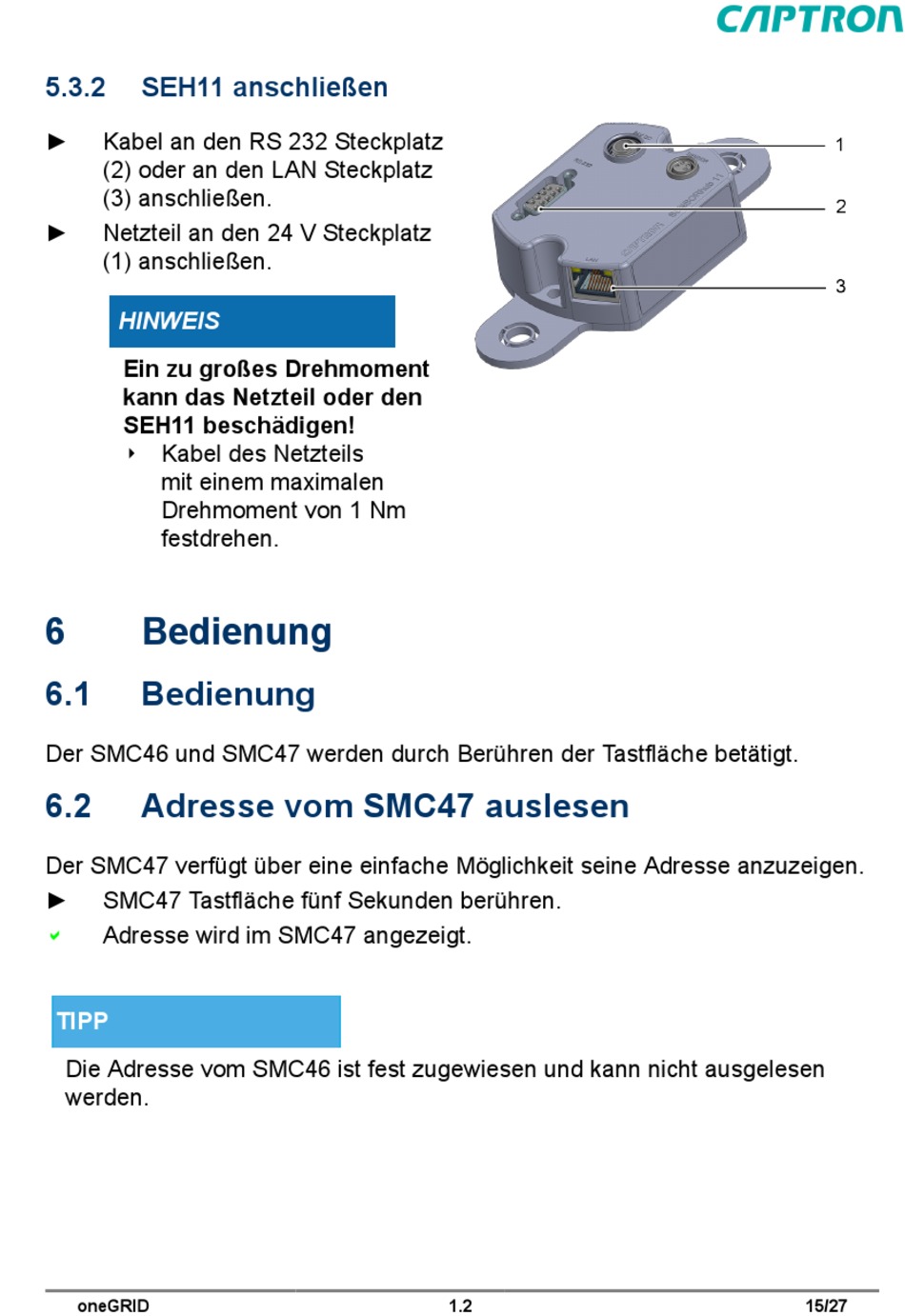

5.3.2 SEH11 anschließen
► Kabel an den RS 232 Steckplatz
(2) oder an den LAN Steckplatz
(3) anschließen.
► Netzteil an den 24 V Steckplatz
(1) anschließen.
HINWEIS
Ein zu großes Drehmoment
kann das Netzteil oder den
SEH11 beschädigen!
Kabel des Netzteils
4
mit einem maximalen
Drehmoment von 1 Nm
festdrehen.
6

Bedienung

6.1 Bedienung
Der SMC46 und SMC47 werden durch Berühren der Tastfläche betätigt.
6.2

Adresse vom SMC47 auslesen

Der SMC47 verfügt über eine einfache Möglichkeit seine Adresse anzuzeigen.
► SMC47 Tastfläche fünf Sekunden berühren.
Adresse wird im SMC47 angezeigt.
a
TIPP
Die Adresse vom SMC46 ist fest zugewiesen und kann nicht ausgelesen
werden.
oneGRID 1.2 15/27
