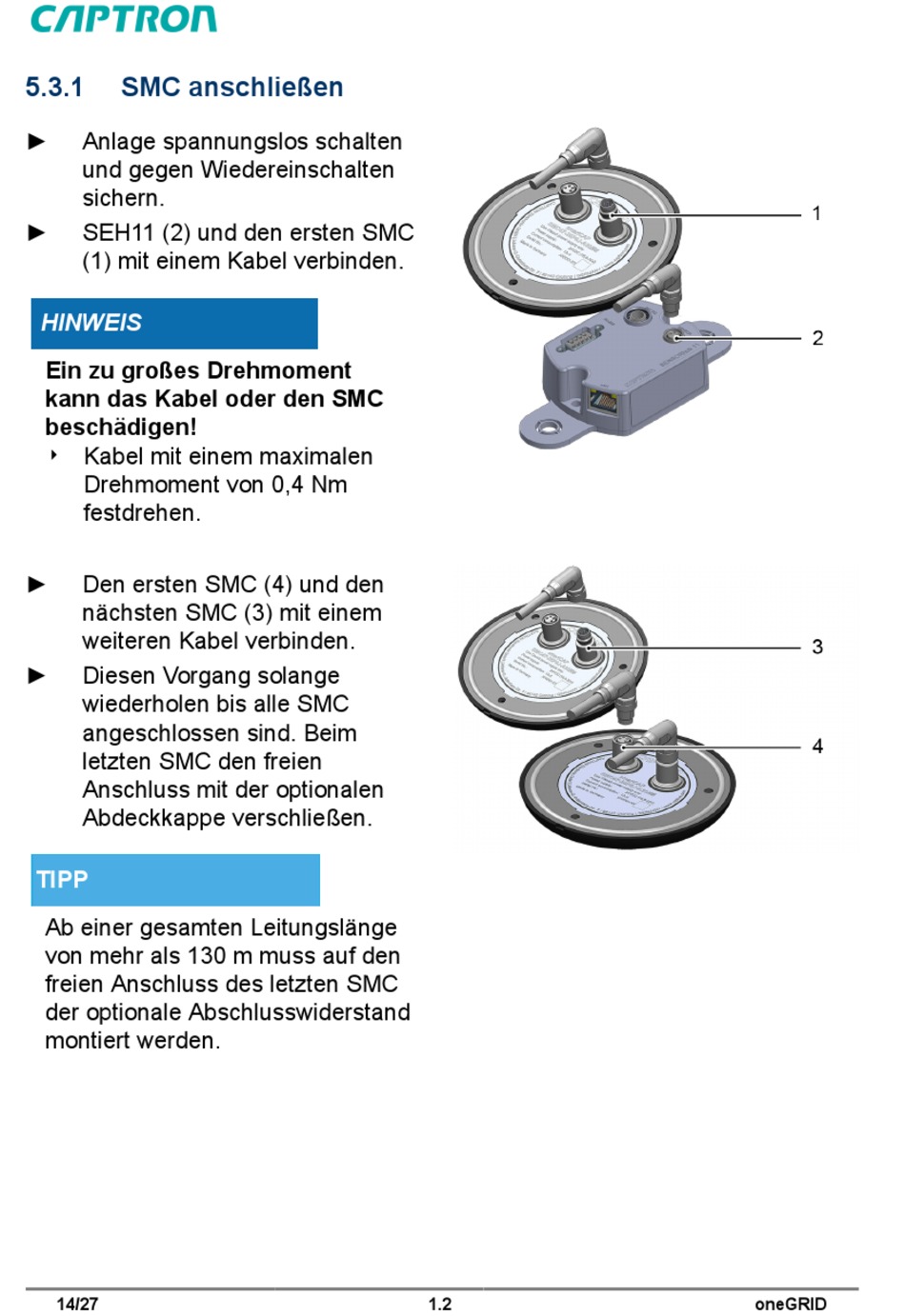

5.3.1 SMC anschließen
► Anlage spannungslos schalten
und gegen Wiedereinschalten
sichern.
► SEH11 (2) und den ersten SMC
(1) mit einem Kabel verbinden.
HINWEIS
Ein zu großes Drehmoment
kann das Kabel oder den SMC
beschädigen!
Kabel mit einem maximalen
4
Drehmoment von 0,4 Nm
festdrehen.
► Den ersten SMC (4) und den
nächsten SMC (3) mit einem
weiteren Kabel verbinden.
► Diesen Vorgang solange
wiederholen bis alle SMC
angeschlossen sind. Beim
letzten SMC den freien
Anschluss mit der optionalen
Abdeckkappe verschließen.
TIPP
Ab einer gesamten Leitungslänge
von mehr als 130 m muss auf den
freien Anschluss des letzten SMC
der optionale Abschlusswiderstand
montiert werden.
14/27 1.2 oneGRID
