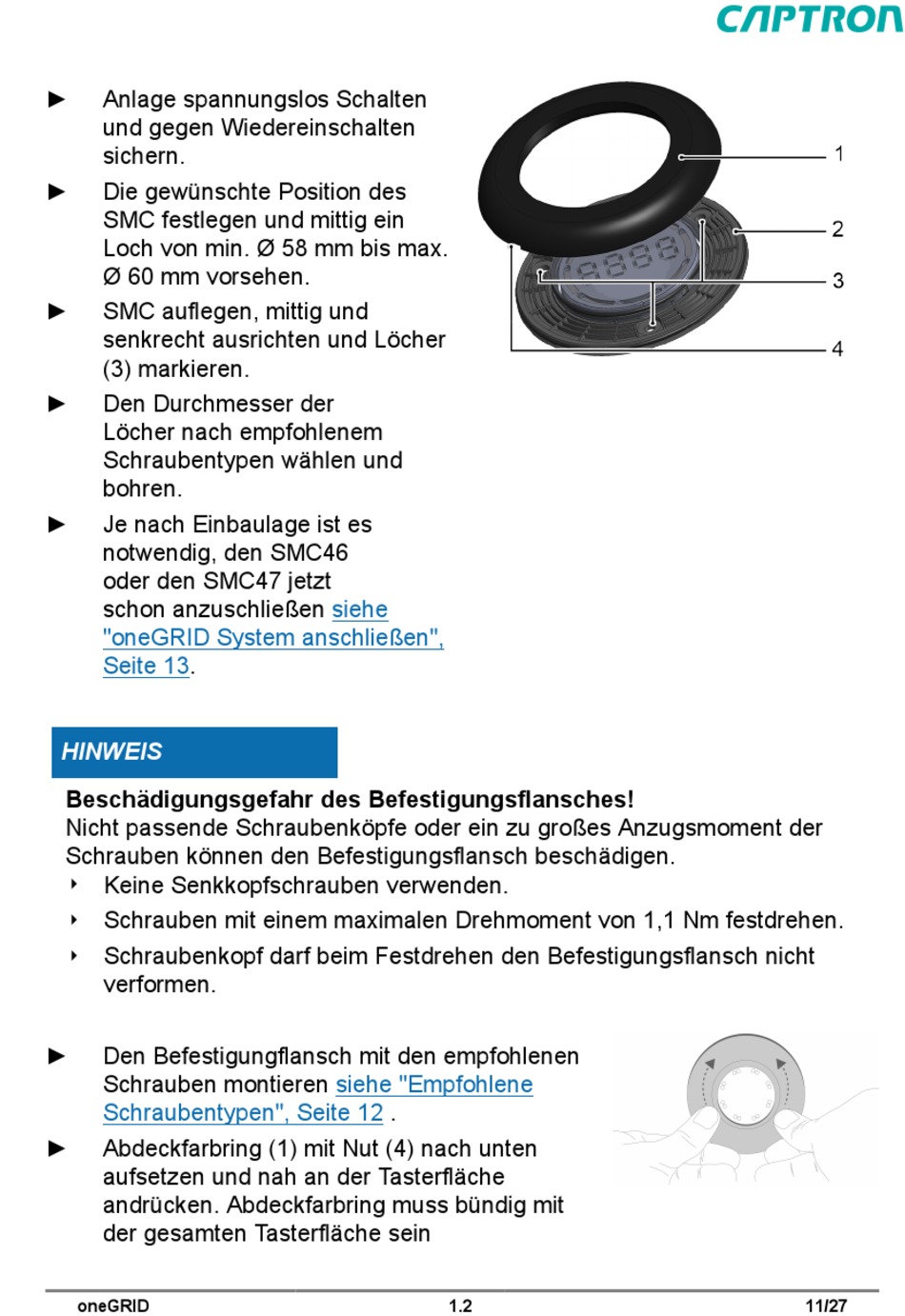

captron oneGRID Originalbetriebsanleitung Seite 11

► Anlage spannungslos Schalten
und gegen Wiedereinschalten
sichern.
► Die gewünschte Position des
SMC festlegen und mittig ein
Loch von min. Ø 58 mm bis max.
Ø 60 mm vorsehen.
► SMC auflegen, mittig und
senkrecht ausrichten und Löcher
(3) markieren.
► Den Durchmesser der
Löcher nach empfohlenem
Schraubentypen wählen und
bohren.
► Je nach Einbaulage ist es
notwendig, den SMC46
oder den SMC47 jetzt
schon anzuschließen
"oneGRID System anschließen",
Seite 13.
HINWEIS
Beschädigungsgefahr des Befestigungsflansches!
Nicht passende Schraubenköpfe oder ein zu großes Anzugsmoment der
Schrauben können den Befestigungsflansch beschädigen.
Keine Senkkopfschrauben verwenden.
4
Schrauben mit einem maximalen Drehmoment von 1,1 Nm festdrehen.
4
Schraubenkopf darf beim Festdrehen den Befestigungsflansch nicht
4
verformen.
► Den Befestigungflansch mit den empfohlenen
Schrauben montieren
Schraubentypen", Seite 12
► Abdeckfarbring (1) mit Nut (4) nach unten
aufsetzen und nah an der Tasterfläche
andrücken. Abdeckfarbring muss bündig mit
der gesamten Tasterfläche sein
