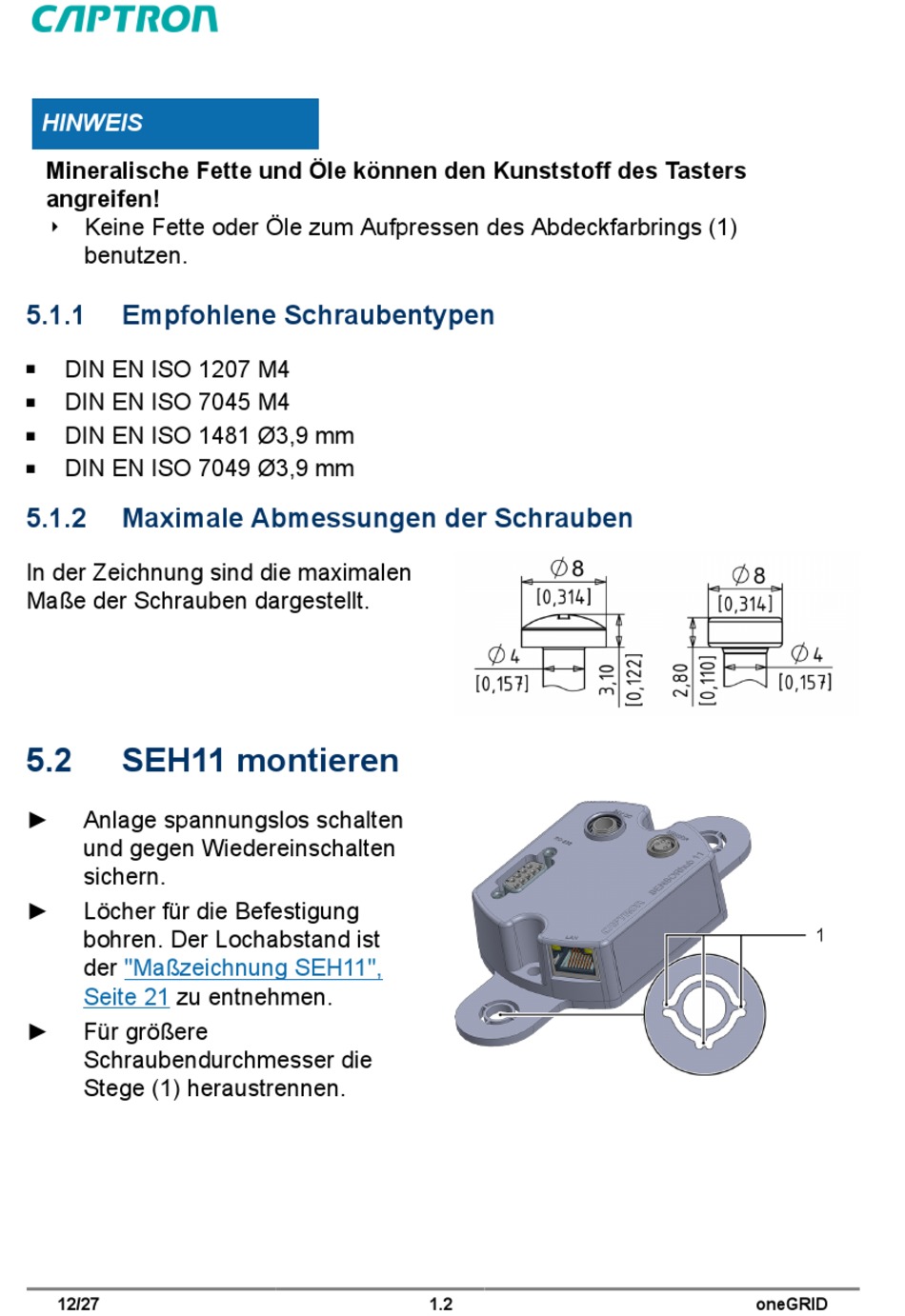

Empfohlene Schraubentypen; Maximale Abmessungen Der Schrauben; Seh11 Montieren - Captron Onegrid Originalbetriebsanleitung

HINWEIS
Mineralische Fette und Öle können den Kunststoff des Tasters
angreifen!
Keine Fette oder Öle zum Aufpressen des Abdeckfarbrings (1)
4
benutzen.
5.1.1

Empfohlene Schraubentypen

DIN EN ISO 1207 M4
DIN EN ISO 7045 M4
DIN EN ISO 1481 Ø3,9 mm
DIN EN ISO 7049 Ø3,9 mm
5.1.2

Maximale Abmessungen der Schrauben

In der Zeichnung sind die maximalen
Maße der Schrauben dargestellt.
5.2

SEH11 montieren

► Anlage spannungslos schalten
und gegen Wiedereinschalten
sichern.
► Löcher für die Befestigung
bohren. Der Lochabstand ist
der "Maßzeichnung SEH11",
Seite 21 zu entnehmen.
► Für größere
Schraubendurchmesser die
Stege (1) heraustrennen.
12/27 1.2 oneGRID
