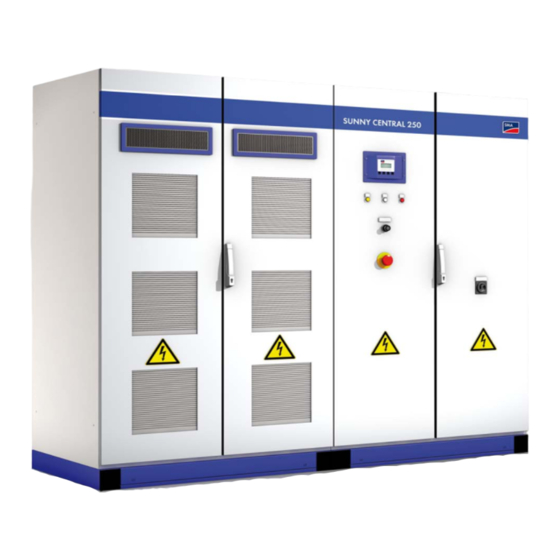

SMA SUNNY CENTRAL 200 Bedienungsanleitung
Zentral-wechselrichter
Vorschau ausblenden
Andere Handbücher für SUNNY CENTRAL 200:
- Installationsanleitung (90 Seiten) ,
- Installationsanleitung (92 Seiten)
Verwandte Anleitungen für SMA SUNNY CENTRAL 200
Inhaltszusammenfassung für SMA SUNNY CENTRAL 200

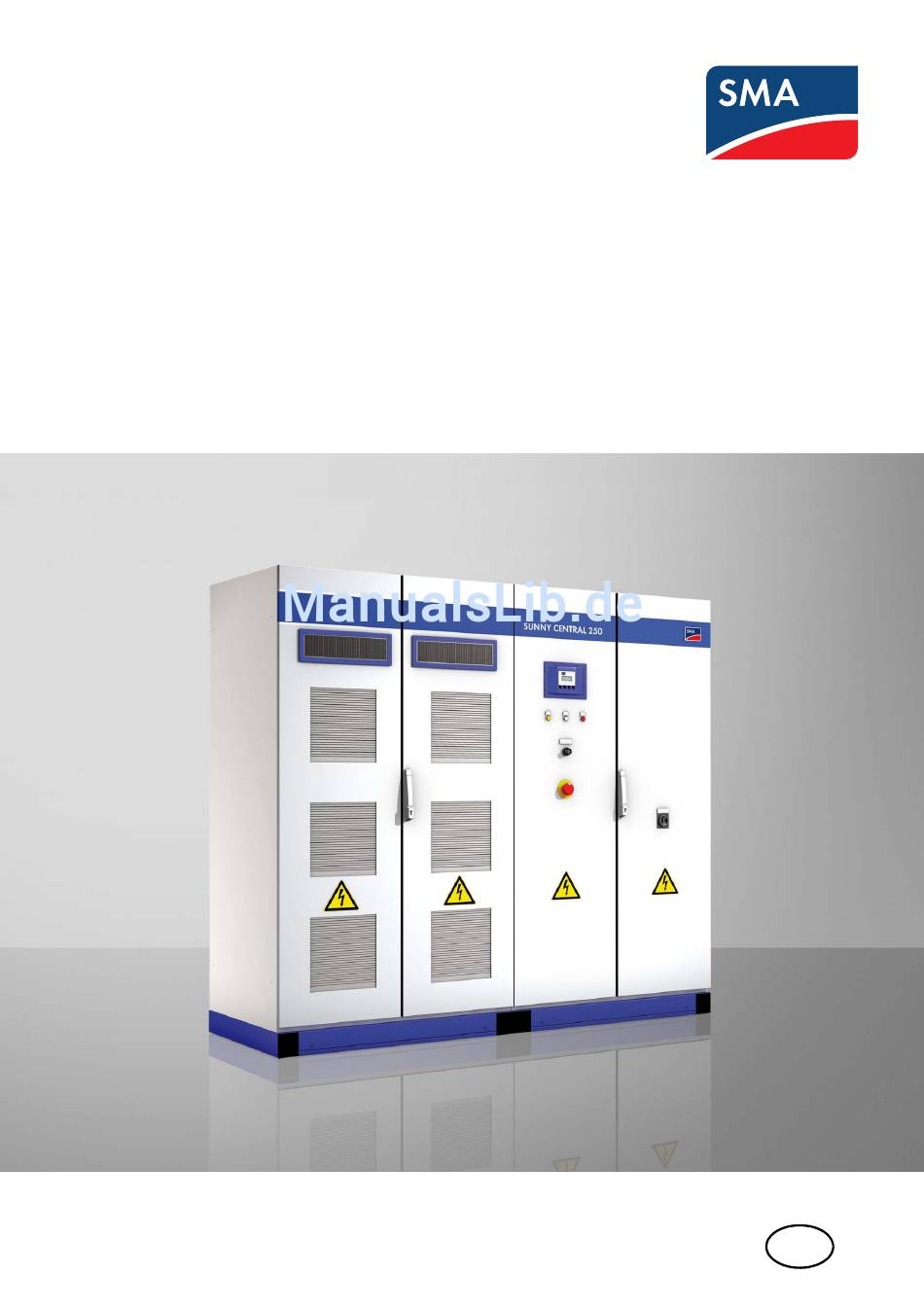

- Seite 1 Zentral-Wechselrichter SUNNY CENTRAL 200 / 250 / 350 / 500 / 560 Bedienungsanleitung SC-BDE100262 | 98-4001762 | Version 6.2...
-
Seite 3: Inhaltsverzeichnis
Wirkleistungsbegrenzung ......14 Die Lösung von SMA Solar Technology ....15 Bedienelemente . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Übersicht Menü ........22 5.2.1...
- Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 8.3.1 Tagesbericht „Anlagen-Info“ ........45 8.3.2...
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 12.3.3 Parameter ........... 67 12.3.4...
-
Seite 7: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Bedienung und die Fehlersuche des Sunny Central mit Hilfe des Sunny Central Control. Bewahren Sie alle mitgelieferten Dokumentationen in unmittelbarer Nähe des Sunny Central auf, sie müssen dem Bedienungs- und Wartungspersonal jederzeit zugänglich sein. -
Seite 8: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 9: Sicherheit
SMA Solar Technology AG Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Sunny Central ist ein PV-Wechselrichter. Er dient zur Einspeisung photovoltaisch gewandelter Solar-Energie aus PV-Modulen in ein Mittelspannungsnetz. Die Sunny Centrals SC 100LV, SC 125LV, SC 150, SC 200HE, SC 200, SC 250HE, SC 250, SC 350HE, SC 350, SC 500HE und SC 560HE sind mit der neuen Netzsicherheitsmanagement- Funktionalität ausgestattet. -
Seite 10: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Lebensgefahr bei Berühren der spannungsführenden Bauteile des Niederspannungsnetzes. Tod oder schwere Verbrennungen. • Keine spannungsführenden Bauteile des Sunny Central oder des Niederspannungsnetzes berühren. • Alle anwendbaren Sicherheitsbestimmungen für den Umgang mit dem Niederspannungsnetz einhalten. -
Seite 11: Sunny Central Identifizieren
SMA Solar Technology AG Sicherheit 2.3 Sunny Central identifizieren Identifizieren Sie den Sunny Central anhand der Seriennummer (Serial No.) und des Gerätetyps (Type) auf dem Typenschild. Das Typenschild befindet sich an der Innenseite der Tür. Die Seriennummer (A) befindet sich darüber hinaus auch auf der Vorderseite des Sunny Central. -
Seite 12: Betriebszustände
Sicherheit SMA Solar Technology AG 2.4 Betriebszustände Nach dem Anschalten durchläuft der Sunny Central die in der Grafik abgebildeten Zustände. Ist der Sunny Central ausgeschaltet, befindet er sich im Betriebszustand „Stop“. Durch Drehen des Schlüsselschalters wechselt der Sunny Central in den Betriebszustand „Warten“. - Seite 13 SMA Solar Technology AG Sicherheit Betriebszustand Erklärung Stop Der Sunny Central ist ausgeschaltet. Der Sunny Central bleibt so lang in diesem Zustand, bis der Schlüsselschalter auf „Start“ gestellt wird. Warten Wird der Schlüsselschalter auf Start gestellt, so wechselt der Sunny Central in den Zustand „Warten“.
-
Seite 14: Netzsicherheitsmanagement
Netzsicherheitsmanagement SMA Solar Technology AG 3 Netzsicherheitsmanagement 3.1 Was wird gefordert? PV-Anlagen mit mehr als 100 kWp Anschlussleistung müssen sich in Deutschland am Einspeise- und Netzsicherheitsmanagement beteiligen. Dazu zählt in erster Linie die Möglichkeit für den Netzbetreiber, die Leistung der PV-Anlage ferngesteuert zu begrenzen und in kritischen Fällen kurzzeitig auf Null zu reduzieren. -
Seite 15: Die Lösung Von Sma Solar Technology
SMA Solar Technology AG Netzsicherheitsmanagement 3.3 Die Lösung von SMA Solar Technology Mit der Power Reducer Box ist es möglich, eine Wirkleistungsbegrenzung gemäß der Forderung des Netzsicherheitsmanagements (NSM) für eine PV-Anlage umzusetzen. Dazu lassen sich 4 digitale Zustände (z. B. eines Funk-Rundsteuerempfängers) mit der Power Reducer Box einlesen und die Sunny Central nach den Vorgaben des Netzbetreibers einstellen. -
Seite 16: Bedienelemente
Bedienelemente SMA Solar Technology AG 4 Bedienelemente 4.1 Übersicht In der folgenden Grafik sind beispielhaft an einem Sunny Central 250 die verschiedenen Bedienelemente dargestellt. Objekt Beschreibung Sunny Central Control Leuchtmelder (Störung, Warnung, Sunny Team) Schlüsselschalter Not-Aus Schalter mit Schlüssel AC-Hauptschalter SC-BDE100262 Bedienungsanleitung... -
Seite 17: Sunny Central
SMA Solar Technology AG Bedienelemente 4.2 Sunny Central 4.2.1 Leuchtmelder An der Front des Sunny Central sind 2 Leuchtmelder. Tritt ein Fehler auf, wird mit diesen Leuchtmeldern die Art der Störung angezeigt. Bedeutung der Farben Gelb: Der Sunny Central ist im Status Warnung. Der Sunny Central schaltet sich nicht ab. -
Seite 18: Not-Aus
Bedienelemente SMA Solar Technology AG 4.2.4 Not-Aus ACHTUNG! Beschädigung des Sunny Central durch unsachgemäße Benutzung des Not-Aus Schalter. Die Bauteile des Sunny Central werden durch Betätigen des Not-Aus Schalters unter Last stark beansprucht. Bei häufigem Benutzen des Not-Aus Schalters, können einzelne Bauteile durch starke Beanspruchung beschädigt werden. -
Seite 19: Sunny Central Control
SMA Solar Technology AG Bedienelemente 4.3 Sunny Central Control Einstellungen am Sunny Central können über den Sunny Central Control vorgenommen werden. Die Aufgaben des Sunny Central Control lassen sich in folgende Bereiche zusammenfassen: • Betriebsführung des Sunny Central • Anzeige der aktuellen Messwerte •... -
Seite 20: Funktion Der Bedientasten
Bedienelemente SMA Solar Technology AG 4.3.1 Funktion der Bedientasten Die Bedientasten sind mit mehreren Funktionen belegt. In der folgenden Tabelle werden die Tasten und deren Funktionen beschrieben. Taste Beschreibung / Funktion • Funktion abbrechen / beenden • Fragen mit „nein“ beantworten •... -
Seite 21: Beschreibung Der Display-Symbole
SMA Solar Technology AG Bedienelemente 4.3.2 Beschreibung der Display-Symbole Das Display des Sunny Central Control verfügt über 4 Zeilen. Es arbeitet mit unterschiedlichen Symbolen zur Darstellung, die in der folgenden Tabelle erklärt werden. Symbol Beschreibung Weitere Zeilen unterhalb des Displays Weitere Zeilen oberhalb des Displays Weitere Zeilen ober- und unterhalb des Displays Steht vor der aktuell angewählten Zeile. -
Seite 22: Menü
Menü SMA Solar Technology AG 5 Menü 5.1 Displaymeldungen im Betrieb Nach dem Einschalten des Sunny Central initialisiert sich der Sunny Central Control. Die Initialisierung besteht aus 3 aufeinander folgenden Displaymeldungen. Der Sunny Central zeigt nach der Initialisierung die Mode nebenstehenden Messwerte und Momentanwerte des 85.7kW... -
Seite 23: Momentanwerte
SMA Solar Technology AG Menü Sonstige h-On h-Total Anfahr-Cnt Stoer.-Cnt Warn.Cnt 5.2.2 Momentanwerte PV-Seite Netz-Seite Uac L1-L2 Uac L2-L3 Uac L3-L1 W-LeistungsRed P-WSpt P-WModFailStt P-WModStt B-LeistungsAbg (wird angezeigt, aber nicht unterstützt) Netzentkupplung GriGrdStt Sonstige T-Kuehlkoerp. C MppSuchTag-Cnt Team-Status R-Insul TmpInt C... -
Seite 24: Langzeitdaten
Menü SMA Solar Technology AG 5.2.3 Langzeitdaten Langzeitdaten Messkanäle Energieertrag Anlagenstatus Störungen 5.2.4 Einstellungen Kennwort System Sprache Datum/Zeit GeräteTyp Firmware BFR_SW_Vers. SC-BDE100262 Bedienungsanleitung... - Seite 25 SMA Solar Technology AG Menü Parameter Param.-Funktion W-LeistungsRed. P-WMod, P-W, P-WNom, Plimit, Pmax, Smax B-LeistungsAbg. (wird angezeigt, aber nicht unterstützt) Netzentkupplung Spannung VRtg, VCtlhhLim, VCtlhhLimTm, VCtlhLim, VCtlhLimTm, VCtllLim, VCtllLimTm, VCtlllLim, VCtlllLimTm Netzfrequenz HzRtg, HzCtlhhLim, HzCtlhhLimTm, VCtlhLim, VCtlhLimTm, VCtllLim, VCtllLimTm, VCtlllLim, VCtlllLimTm,...
- Seite 26 Menü SMA Solar Technology AG Datenarchiv Archivierung Messintervall Speichertiefe Kanalauswahl SMUs Geräte Registrierung, Erfassung, Parameter, Messwerte Parameter Reg. SMUs, Ausloesezeit, Abfragezeit, SMU_Nachtab., SMU_Diebstahl, Toleranz Grp 1 - 3 Messwerte Mittelwert Grp 1 - 3 Störungen Akt. Störungen, St-Historie NET/eMail KO_NET, KO_NET-ETH IP, NET-ETH SNET,...
-
Seite 27: Kontrast Des Display Ändern
SMA Solar Technology AG Menü 5.3 Kontrast des Display ändern Den Kontrast des Display können Sie in jedem beliebigen Menü verändern. Sie müssen eine Kombination aus 2 Tasten drücken, um den Kontrast zu erhöhen oder zu senken. Tastenkombination Funktion [ESC] + [ ↑ ] Kontrast erhöhen... -
Seite 28: Passwort Eingeben
Menü SMA Solar Technology AG 5.6 Passwort eingeben Sicherheitsrelevante Parameter des Sunny Central können nur nach Eingabe eines Passworts geändert werden. Das Passwort erhalten Sie von unserem Service (siehe Kapitel 16 „Kontakt“ (Seite 95)). Gehen Sie für die Eingabe des Passworts wie folgt vor: 1. -
Seite 29: Tageswerte Des Energieertrags Löschen
SMA Solar Technology AG Menü 5.8 Tageswerte des Energieertrags löschen Die Tageswerte des Energieertrags können Sie am Sunny Central Control unter „Langzeitdaten > Energieertrag“ ansehen. Die Tageswerte sind nach dem Monat sortiert. Sie erhalten eine Auflistung des Energieertrags pro Tag, wenn Sie den gewünschten Monat mit [ENTER] auswählen. -
Seite 30: Messkanäle
Messkanäle SMA Solar Technology AG 6 Messkanäle Sie können sich verschiedene Messkanäle am Sunny Central Control anzeigen lassen. Gehen Sie dafür vor, wie in Kapitel 6.3 „Messdaten abrufen“ (Seite 33) beschrieben. In der folgenden Tabelle sind alle Messkanäle beschrieben. Die mit * gekennzeichneten Messkanäle sind ab Werk voreingestellt und werden standardmäßig im Sunny Central Control unter... - Seite 31 SMA Solar Technology AG Messkanäle Messkanal Beschreibung Komm.Fehler SM Gestörte Kommunikation mit Sunny String Monitor Nr. Messdaten Zähler, wie oft im Ringspeicher ein Eintrag abgelegt wird. Mittelwert Grp1 Mittelwert des Stringstroms Sunny String Monitor Gruppe 1 bis Sunny String Monitor Gruppe 3.
-
Seite 32: Weitere Messkanäle Hinzufügen
Messkanäle SMA Solar Technology AG 6.1 Weitere Messkanäle hinzufügen Sie können zu den 14 standardmäßigen Messkanälen weitere Messkanäle hinzufügen. Gehen Sie dafür wie folgt vor: 1. „Einstellungen > Datenarchiv > Kanalauswahl > SC...SCCXXX“ wählen. ☑ Der Sunny Central Control zeigt alle Messkanäle an. -
Seite 33: Messdaten Abrufen
SMA Solar Technology AG Messkanäle 6.3 Messdaten abrufen Alle ausgewählten Messkanäle und deren Messwerte werden im Sunny Central Control aufgezeichnet. Sie können die Messdaten direkt am Sunny Central Control oder über Sunny Data Control abrufen. 6.3.1 Messdaten am Sunny Central Control abrufen Gehen Sie wie folgt vor, um die Messdaten direkt am Sunny Central Control abzurufen: 1. -
Seite 34: Messdaten Löschen
Messkanäle SMA Solar Technology AG 6.4 Messdaten löschen Sie können die Messdaten löschen, wie im folgenden beschrieben: 1. Messkanäle auf Werkseinstellung zurücksetzen, wie in Kapitel 6.4 „Messdaten löschen“ (Seite 34) beschrieben. 2. „Einstellungen > Parameter > Param.-Funktion“ wählen. ☑ Die Anzeige blinkt. 3. „Entf.Messdaten“ wählen. -
Seite 35: Parameter
SMA Solar Technology AG Parameter 7 Parameter Die Parameter des Sunny Central sind für den Betrieb voreingestellt. Es ist sinnvoll einige Parameter des Sunny Central an den PV-Generator und an die Anforderungen des Netzsicherheitsmanagement anzupassen. Die Parameter des Sunny Central sind in verschiedene Menüs aufgeteilt: •... -
Seite 36: Beschreibung Der Parameter Funktionen
7.1 Beschreibung der Parameter Funktionen In den Menüs sind die folgenden Parameter zu finden. Die mit * gekennzeichnete Parameter dürfen nur nach Absprache mit SMA Solar Technology geändert werden. Einige Parameter sind von SMA Solar Technology voreingestellt und können nicht verändert werden. - Seite 37 SMA Solar Technology AG Parameter Parameter Beschreibung der Funktion HzCtllLim Schwellwert für die Auslösung bei Unterfrequenz in Level 1. HzCtllLimTm Auslösezeit für Schwellwert bei Unterfrequenz in Level 1. HzCtlllLim Schwellwert für die Auslösung bei Unterfrequenz in Level 2. HzCtlllLimTm Auslösezeit für Schwellwert bei Unterfrequenz in Level 2.
-
Seite 38: Abfahrbedingung
Parameter SMA Solar Technology AG Parameter Beschreibung der Funktion TrackCnt Der Sunny Central sucht während des Betriebs nach dem maximalen Leistungspunkt. Er prüft bis zu siebenmal (Werkseinstellung) die Spannung in eine Richtung, z. B. immer nur zur höheren Spannung. Spätestens nach dem siebten Mal sucht er auch unterhalb der letzten Spannung, um zu prüfen, ob... -
Seite 39: Parameter Werkseinstellungen
SMA Solar Technology AG Parameter 7.2 Parameter Werkseinstellungen In der folgenden Tabelle sind die wesentlichen Betriebsführungs-Parameter zusammengefasst. Die Tabelle enthält den Einstellbereich und den Standardwert der Parameter. Der Einstellbereich und der Standardwert sind abhängig vom Gerätetyp des Sunny Central. Mit * gekennzeichnete Parameter sind erst nach Eingabe des Installateur-Passworts sichtbar, bzw. -
Seite 40: Parameter Ändern
Durch unsachgemäß geänderte Parameter kann die Funktion des Sunny Central teilweise oder komplett außer Kraft gesetzt werden. • Mit * gekennzeichnete Parameter dürfen nur nach Absprache mit SMA Solar Technology geändert werden. • Nach Arbeiten am Sunny Central Control muss dieser wieder gesperrt werden, um das Ändern von Parametern durch Dritte zu verhindern. -
Seite 41: Parameter Zurücksetzen
Parameter geändert werden soll. 4. Mit [ENTER] den Parameter wählen, der geändert werden soll. 5. Voreingestellten Wert des Parameter notieren. 6. Parameter nach Absprache mit SMA Solar Technology ändern. 7. Änderung mit [ENTER] bestätigen. ☑ Gewünschter Parameter ist geändert. 7.4 Parameter zurücksetzen Um Parameter zurückzusetzen, verfahren Sie wie in Kapitel 7.3 „Parameter ändern“... -
Seite 42: Datenversand
Datenversand SMA Solar Technology AG 8 Datenversand Der Sunny Central Control kann mit der Option „NET Piggy-Back“ fernüberwacht werden und Ihnen per E-Mail Berichte zu dem Status oder zu anliegenden Fehlern und Events senden. Abhängig von Ihrer Bestelloption wird der Sunny Central ab Werk ohne Kommunikation oder mit einem „NET Piggy- Back“... -
Seite 43: E-Mail Berichte Aktivieren
SMA Solar Technology AG Datenversand 8.2 E-Mail Berichte aktivieren 1. Fern-Info auswählen, wie in Kapitel 8.1 „Fern-Info auswählen“ (Seite 42) beschrieben. 2. [ENTER] drücken. ☑ Die Zeile unter „E-mail“ beginnt zu blinken. 3. Mit [ ↓ ] „aktiviert“ wählen. 4. 2 Mal [ENTER] drücken. - Seite 44 Die Erklärung der möglichen Events finden Sie in Kapitel 15.1.5 „Events“ (Seite 94). Tagesbericht ab Hier wird die Uhrzeit eingestellt, wann • Uhrzeit der Tagesbericht gesendet werden soll. SMA Solar Technology empfiehlt die Uhrzeit auf 22:15 Uhr einzustellen. SC-BDE100262 Bedienungsanleitung...
-
Seite 45: Tagesbericht „Anlagen-Info
SMA Solar Technology AG Datenversand 8.3.1 Tagesbericht „Anlagen-Info“ Der Tagesbericht „Anlagen-Info“ kann folgende Informationen beinhalten: Anzeige Beschreibung = SC GERAET = Name des betroffenen Sunny Central. SERIENNUMMER = Seriennummer des betroffenen Sunny Central. E-Total = Gesamte Energie, die der Sunny Central während seiner Betriebszeit in das Netz eingespeist hat. -
Seite 46: Stundenbericht „Fehler, Warnungen Und Events
Datenversand SMA Solar Technology AG 8.3.2 Stundenbericht „Fehler, Warnungen und Events“ Der Stundenbericht „Fehler, Warnungen und Events“ kann folgende Informationen beinhalten: Anzeige Beschreibung = SC GERAET = Name des betroffenen Sunny Central. SERIENNUMMER = Seriennummer des betroffenen Sunny Central. DATUM = Datum des Fehlers, der Warnung oder der Events. -
Seite 47: E-Mail Adresse Eingeben Oder Ändern
SMA Solar Technology AG Datenversand 8.4 E-Mail Adresse eingeben oder ändern 1. Fern-Info auswählen, wie in Kapitel 8.1 „Fern-Info auswählen“ (Seite 42) beschrieben. 2. „Empfänger“ wählen. 3. In der ersten Zeile „FIRMA XYZ-SOLA“ einen Firmennamen eingeben und mit [ENTER] bestätigen. 4. In der zweiten Zeile „HERRN MUSTERMA“ Ihren Namen eingeben und mit [ENTER] bestätigen. -
Seite 48: Testbericht Senden
Datenversand SMA Solar Technology AG 8.5 Testbericht senden 1. Fern-Info auswählen, wie in Kapitel 8.1 „Fern-Info auswählen“ (Seite 42) beschrieben. 2. „Test-Bericht“ wählen. ☑ Der Sunny Central Control zeigt im Display „Start“ an. 3. [ENTER] drücken, um Testbericht zu senden. ☑ Der Testbericht ist versendet. -
Seite 49: Analoge Eingänge
SMA Solar Technology AG Analoge Eingänge 9 Analoge Eingänge Analoge Sensoren Im Sunny Central besteht die Möglichkeit über die Kundenklemmleiste an den Sunny Central Control 2 Sensoren (ExtSollrr, ExtGlolrr) zu installieren. Die entsprechenden kundenseitigen Anschlussmöglichkeiten entnehmen Sie der unten aufgeführten Tabelle. Diese Sensoren können kundenseitig konfiguriert werden. -
Seite 50: Externe Sensoren Erfassen
Analoge Eingänge SMA Solar Technology AG 9.1 Externe Sensoren erfassen 1. Passwort eingeben, wie in Kapitel 5.6 „Passwort eingeben“ (Seite 28) beschrieben. 2. „Einstellungen > Anschlüsse > Analog In“ wählen. 3. Den gewünschten analogen Eingang wählen. ☑ Detailansicht des gewünschten analogen Eingangs wird angezeigt. Die Abbildung rechts zeigt die Detailansicht den analogen Eingang „ExtSolIrr“. -
Seite 51: Verstärkung Und Offset Berechnen
SMA Solar Technology AG Analoge Eingänge 9.2 Verstärkung und Offset berechnen Berechnung von Verstärkung und Offset am Beispiel von „ExtSolIrr“: 1. Externe Sensoren erfassen, wie in Kapitel 9.1 „Externe Sensoren erfassen“ (Seite 50) beschrieben. 2. „ctrl ExtSolIrr“ auf „on“ stellen, um den analogen Eingang für den Sensor zu aktivieren. -
Seite 52: Beispielrechnung Pyranometer
Analoge Eingänge SMA Solar Technology AG Beispielrechnung Pyranometer Ein Pyranometer liefert 0 bis 10 Volt als Ausgangsspannung, dies entspricht einer Einstrahlung von 0 bis 1350 W/m Mu = 0 V Mo = 10 V Wu = 0 W/m² Wo = 1350 W/m²... -
Seite 53: Externe Sensoren Konfigurieren
SMA Solar Technology AG Analoge Eingänge 9.3 Externe Sensoren konfigurieren 9.3.1 ExtSolIrr und ExtGloIrr 1. Detailansicht des Sensors öffnen, wie in Kapitel 9.1 „Externe Sensoren erfassen“ (Seite 50) beschrieben. 2. Externen Sensor aktivieren oder deaktivieren. ctrl ExtSolIrr, ctrl ExtGloIrr Einstellbar Bedeutung Sensor deaktiviert. Sensor aktiv. Nach der Aktivierung wird der Sensor unter „Momentanwerte >... -
Seite 54: Werte Der Sensoren Anzeigen
Analoge Eingänge SMA Solar Technology AG 9.3.2 Werte der Sensoren anzeigen 1. „Momentanwerte > Sonstige“ wählen. 2. Gewünschten Sensor auswählen. ☑ Unter dem Namen des Sensor wird der aktuelle Wert angezeigt. 9.4 Externe Meldungen konfigurieren 9.4.1 ExtAlarm einstellen Der analoge Eingang ExtAlarm ist für den Anschluss eines externen Alarms voreingestellt. Aktivieren oder deaktivieren Sie die Überwachung, wie im Folgenden beschrieben. -
Seite 55: Tmpext C Aktivieren
SMA Solar Technology AG Analoge Eingänge 9.4.2 TmpExt C aktivieren Der analoge Eingang „TmpExt C“ ist für den Anschluss eines Temperatursensors voreingestellt. Aktivieren oder deaktivieren Sie den analogen Eingang, wie im Folgenden beschrieben: 1. Detailansicht des Sensors öffnen, wie in Kapitel 9.1 „Externe Sensoren erfassen“... -
Seite 56: Wirkleistungsbegrenzung
Wirkleistungsbegrenzung SMA Solar Technology AG 10 Wirkleistungsbegrenzung Die Begrenzung der Wirkleistung kann über 3 unterschiedliche Verfahren umgesetzt werden. Sie haben die Möglichkeit einen Sollwert über den analogen Eingang ExtSolP vorzugeben oder über eine Sunny WebBox in Verbindung mit einer Power Reducer Box. Sie können die Begrenzung auch manuell durchführen. - Seite 57 SMA Solar Technology AG Wirkleistungsbegrenzung Verfahren „WCnstNomAnIn“ Wenn Sie das Verfahren „WCnstNomAnIn“ gewählt haben, müssen Sie am analogen Eingang „ExtSolP“ des Sunny Central ein Signal anschließen. Die Stromstärke des angeschlossenen Signals bestimmt die Nennwirkleistung in Prozent. Stromstärke Nennwirkleistung 4 mA...
-
Seite 58: Wirkleistungsbegrenzung Über Netzfrequenz
Wirkleistungsbegrenzung SMA Solar Technology AG 10.2 Wirkleistungsbegrenzung über Netzfrequenz Bei der Abregelung der Wirkleistung über die Netzfrequenz wird basierend auf der, zum Startzeitpunkt der Abregelung, verfügbaren Leistung abgeregelt. Übersteigt die Netzfrequenz eine von Ihnen definierte Schwelle (P-HzStr), beispielsweise 50,2 Hz, speichert der Sunny Central die momentane Einspeiseleistung. -
Seite 59: Netzüberwachung
SMA Solar Technology AG Netzüberwachung 11 Netzüberwachung Der Sunny Central überwacht das Energieversorgungsnetz auf Über- und Unterschreiten von einstellbaren Grenzwerten. Werden die Grenzwerte für eine zugehörige einstellbare Zeit über- oder unterschritten, trennt sich der Sunny Central aus Sicherheitsgründen vom Netz. Folgende Grenzwerte werden überwacht: •... -
Seite 60: Zeitliches Verhalten Der Netzgrenzen Bei Netzgrenzenverletzungen
Netzüberwachung SMA Solar Technology AG 11.2 Zeitliches Verhalten der Netzgrenzen bei Netzgrenzenverletzungen Objekt Beschreibung Verzögerungszeit für Netzgrenze Level 2 Verzögerungszeit für Netzgrenze Level 1 Anfahren / Lastbetrieb MPP Netzüberwachung Störung Netzgrenze Level 2 Netzgrenze Level 1 Zuschaltgrenze Netzgrenze Level 1 wird verletzt, Timer startet Netzgrenze Level 2 wird verletzt, Timer startet Netzgrenze Level 2 für Verzögerungszeit Level 2 verletzt →... -
Seite 61: Einstellung Der Mittelspannungshöhe (Nur Bei He-Geräten)
SMA Solar Technology AG Netzüberwachung 11.3 Einstellung der Mittelspannungshöhe (nur bei HE-Geräten) Sie können die Höhe der Mittelspannung für die Anzeige und Netzüberwachung einstellen. Über den Parameter „VRtg“ können Sie die Netzspannung auf den entsprechenden Wert einstellen. Der Defaultwert des Parameters „VRtg“ beträgt 20 kV. Wichtig ist, dass im gleichen Zuge das Übersetzungsverhältnis des externen Mittelspannungstransformators angepasst wird. -
Seite 62: Externes Netzüberwachungsrelais (Optional)
Externes Netzüberwachungsrelais (optional) SMA Solar Technology AG 12 Externes Netzüberwachungsrelais (optional) Bei allen Sunny Central mit integriertem Transformator wird zur Überwachung des angeschlossenen Netzes ein externes Netzüberwachungsrelais eingesetzt. Dieses Relais erkennt und signalisiert Verletzungen der Netzgrenzen und übermittelt dem Sunny Central eine Fehlermeldung. Bei Geräten ohne integrierten Transformator kann ein solches Relais optional verbaut sein. -
Seite 63: Übersicht Anzeige- Und Bedienelemente
SMA Solar Technology AG Externes Netzüberwachungsrelais (optional) 12.1 Übersicht Anzeige- und Bedienelemente Objekt Bezeichnung Funktion Stern Anzeige von Sternspannungen (Außenleiter-Neutralleiter) Dreieck Anzeige von Außenleiterspannungen DPC-Buchse Parametrierbuchse Potentiometer LCD-Kontrast einstellen LC-Display 2-zeiliges LC-Display Clear Alarmmeldung quittieren Cursor → Stelle um eine Position nach rechts Menu Menü... -
Seite 64: Displayanzeigen
Externes Netzüberwachungsrelais (optional) SMA Solar Technology AG 12.2 Displayanzeigen Auf dem 2-zeiligen Display lassen sich die Betriebsgrößen abrufen, sofern sich das Netzüberwachungsrelais im Automatikmodus befindet. Im Parametriermodus werden die einzelnen Parameter angezeigt. Anzeige im Automatikmodus, obere Zeile: Messwerte Sie können mit der Taste „Display ↓ “ durch die erste Zeile der Anzeige schalten. -
Seite 65: Konfiguration
SMA Solar Technology AG Externes Netzüberwachungsrelais (optional) 12.3 Konfiguration Sie dürfen nur konfigurieren, wenn der Sunny Central nicht in Betrieb ist. 12.3.1 Wechsel von Automatikmodus in Konfigurationsmodus Konfigurationsmodus „Select“ Durch das Drücken der Taste „Select“ aktivieren Sie den Eingabemodus und Sie können die folgenden Masken einsehen, sowie in den vorgegebenen Grenzen ändern. -
Seite 66: Zugang Zur Konfiguration
Lebensgefahr durch Änderung interner Sicherheitsvorgaben des Sunny Central. • Ausschließlich ausgebildete Elektrofachkräfte dürfen Änderungen an Parametern vornehmen. • Änderungen an Parametern nur in Rücksprache mit der SMA Serviceline vornehmen. Passwort eingeben Codenummer eingeben 0000 - 9999 Eingabemaske für das Passwort. -
Seite 67: Parameter
SMA Solar Technology AG Externes Netzüberwachungsrelais (optional) 12.3.3 Parameter Spannungsmessung Spannungsmessung Vier-Leiternetz / Drei-Leiternetz Nicht verstellen Spannungswandlerkonfiguration Spannungswandler sekundär Geräteabhängig voreingestellt, nicht verstellen. Passen Sie die Einstellung für Spannungswandler primär entsprechend der Höhe der Mittelspannung an Ihr System an. Diese Einstellung hat keinen Einfluss auf die Überwachung, lediglich auf die Anzeige der Spannungsmesswerte. - Seite 68 Externes Netzüberwachungsrelais (optional) SMA Solar Technology AG • Bei Sunny Central mit externen Mittelspannungstransformator, stellen Sie die Werte in Volt ein. Den relativen Wert stellen Sie in Prozent bezogen auf die Nennspannung (105 V entsprechen 105 % der Nennspannung) ein.
- Seite 69 SMA Solar Technology AG Externes Netzüberwachungsrelais (optional) Hysterese für die Überspannungsüberwachung, diese muss überschritten werden, damit eine Zuschaltung wieder möglich ist. Unterspannungsüberwachung EIN / AUS EIN = Die Unterspannungsüberwachung ist aktiviert. Die folgenden Parameter dieser Funktion werden angezeigt. AUS = Die Unterspannungsüberwachung ist deaktiviert.
- Seite 70 Externes Netzüberwachungsrelais (optional) SMA Solar Technology AG Überfrequenzüberwachung EIN / AUS EIN = Die Überfrequenzüberwachung ist aktiviert. Die folgenden Parameter dieser Funktion werden angezeigt. AUS = Die Überfrequenzüberwachung ist deaktiviert. Die folgenden Parameter dieser Funktion werden nicht angezeigt. Schwellwert für die Auslösung bei Überfrequenz Stufe 1 Verzögerungszeit für Schwellwert bei Überfrequenz...
- Seite 71 SMA Solar Technology AG Externes Netzüberwachungsrelais (optional) Schwellwert für die Auslösung bei Unterfrequenz Stufe Verzögerungszeit für Schwellwert bei Unterfrequenz Stufe 1 Schwellwert für die Auslösung bei Unterfrequenz Stufe Verzögerungszeit für Schwellwert bei Unterfrequenz Stufe 2 Hysterese für die Unterfrequenz, diese muss überschritten werden, damit eine Zuschaltung wieder...
-
Seite 72: Alarmmeldungen / Fehlerbehandlung
Externes Netzüberwachungsrelais (optional) SMA Solar Technology AG Überwachung auf Displayanzeige statt Bemerkung XXXXXXXX Überspannung Überspg. Überspannung, Stufe 1 und 2 Unterspannung Unterspg. Unterspannung, Stufe 1 und 2 Überfrequenz Überfrq. Überfrequenz, Stufe 1 und 2 Unterfrequenz Unterfrq. Unterfrequenz, Stufe 1 und 2 Über diesen Parameter können Sie eine automatische... -
Seite 73: Alarm Quittieren
SMA Solar Technology AG Externes Netzüberwachungsrelais (optional) Alarmtext Beschreibung Überspg. 1 Der Grenzwert für die 1. Stufe der Überspannungsüberwachung wurde überschritten. Überspg. 2 Der Grenzwert für die 2. Stufe der Überspannungsüberwachung wurde überschritten. Unterspg. 1 Der Grenzwert für die 1. Stufe der Unterspannungsüberwachung wurde... -
Seite 74: Inselnetzerkennung (Anti Islanding)
Tod oder schwere Verbrennungen. In einem Fall wie oben beschrieben, liegt an einem vermeintlich freigeschaltetem Netz Spannung an. • SMA Solar Technology empfiehlt die Funktion „Anti Islanding“ zu aktivieren. • Sunny Central Service kontaktieren, wenn die Funktion „Anti Islanding“ aktiviert werden soll. -
Seite 75: Sunny Team (Optional)
SMA Solar Technology AG Sunny Team (optional) 14 Sunny Team (optional) Optional können Sie 2 Sunny Central mit der gleichen Nennleistung als Sunny Team betreiben. Sunny Team ist eine Verschaltung mit einem DC-Schütz, das die beiden Sunny Centrals elektrisch miteinander verbindet. Bei geringer Einstrahlung wird das DC-Schütz geschlossen und die beiden Sunny Centrals (Chef-Gerät und Team-Mitglied) werden auf der DC-Seite parallel geschaltet. -
Seite 76: Betriebszustände Sunny Team
Sunny Team (optional) SMA Solar Technology AG 14.3 Betriebszustände Sunny Team Das Sunny Team durchläuft im normalen Tagesverlauf 4 Phasen. Die 4 Phasen sind im Folgenden beschrieben. Phase Erklärung Morgens Upv > UpvStart - 50 V: Das DC-Schütz schließt sich. Die Anlage geht in den Teambetrieb über. -
Seite 77: Team-Status
SMA Solar Technology AG Sunny Team (optional) 14.4 Team-Status Sie können sich den Status des Sunny Team am Sunny Central Control unter „Momentanwerte > Sonstige > Team-Status“ anzeigen lassen. Beschreibung der Team-Status Status deutsch Status englisch Beschreibung Deaktiviert Deactivated Der Team-Betrieb ist deaktiviert. -
Seite 78: Team-Betrieb Unterbrochen
Not-Aus Schalter gedrückt Abhängig von der Verdrahtung des Not-Aus Schalters, sind die Not-Aus Schalter der Sunny Centrals im Team-Betrieb miteinander verbunden oder nicht. SMA Solar Technology empfiehlt die Not-Aus Schalter beider Sunny Centrals miteinander zu verbinden. • Not-Aus Schalter elektrisch miteinander verbunden: –... -
Seite 79: Störung Eines Sunny Central
SMA Solar Technology AG Sunny Team (optional) Störung eines Sunny Central Tritt bei einem Sunny Central eine Störung auf, wird der Team-Betrieb sofort unterbrochen und das DC-Schütz öffnet sich. Die Sunny Centrals arbeiten getrennt, bis der Fehler quittiert ist. Liegt eine Störung länger als 60 Minuten an, ist der Team-Betrieb unter den folgenden Voraussetzungen... -
Seite 80: Team-Betrieb Aktivieren
Sunny Team (optional) SMA Solar Technology AG 14.7 Team-Betrieb aktivieren Wenn Sie die beiden Sunny Centrals wieder im Team betreiben möchten, können Sie den Team- Betrieb wieder aktivieren. Der Team-Betrieb muss an beiden Sunny Centrals des Teams aktiviert werden. Gehen Sie wie folgt vor: 1. -
Seite 81: Fehlersuche Und Problemlösung
• Alle aufgeführten Sicherheitshinweise beachten. • Alle Sicherheitshinweise in der Installationsanleitung des Sunny Central beachten. • Kann der Fehler mit Hilfe dieser Anleitung nicht behoben werden, umgehend SMA Solar Technology kontaktieren. Tritt während des Betriebs eine Störung auf, wird der Sunny Central abgeschaltet und der Sunny Central Control zeigt die Störung auf dem Display an. -
Seite 82: Fehlerdiagnose
Fehlersuche und Problemlösung SMA Solar Technology AG 15.1 Fehlerdiagnose 15.1.1 Kategorie der Störungen und Warnungen Die Nummern der Störungen und Warnungen sind verschiedenen Bereichen zugeordnet: Nummer Bereich 100 bis 179 Netzstörungen 180 bis 199 Netzwarnungen 200 bis 279 Hardware-Störungen Sunny Central 280 bis 299... -
Seite 83: Warnungen
SMA Solar Technology AG Fehlersuche und Problemlösung 15.1.3 Warnungen Beschreibung Fehlertext: Fehlertyp 1 Erdschluss oder Ableiter Defekt Fehlerursache: Die Alarmkette Warnung ist unterbrochen (siehe Schaltplan). • Überspannungsableiter beschädigt. • Vorsicherung(en) auf der Netz- oder Generatorseite beschädigt (falls vorhanden). • Der Isolationswiderstand der PV-Anlage ist kleiner als der eingestellte Grenzwert. - Seite 84 Fehlersuche und Problemlösung SMA Solar Technology AG Beschreibung Fehlertext: Fehlertyp 1 Fehlerursache: Die Stringstromüberwachung hat einen oder mehrere fehlerhafte Strings oder Überspannungsableiter erkannt. Abhilfemaßnahmen: • Im Menü „Einstellungen > SMUs > Geräte > Messwerte“ können die einzelnen Stringströme ausgelesen und der fehlerhafte String lokalisiert werden.
- Seite 85 SMA Solar Technology AG Fehlersuche und Problemlösung Beschreibung Fehlertext: Fehlertyp 1 Team-Schütz schaltet nicht ein Fehlerursache: Das Team-Schütz schaltet nicht ein. Abhilfemaßnahmen: • Ansteuerung Team-Schütz prüfen. • Rückmeldekontakt Trennschütz prüfen. • Prüfen, ob die Team-Stromüberwachung ausgelöst hat. Fehlertext: Fehlertyp 1 Team-Schütz schaltet nicht ab...
- Seite 86 Fehlersuche und Problemlösung SMA Solar Technology AG Beschreibung Fehlertext: Fehlertyp 1 Fehlerhafte Vorgabe Blindleistung Fehlerursache: Der am analogen Eingang anliegende Stromwert liegt nicht im erlaubten Bereich. Abhilfemaßnahmen: • Analogen Eingang prüfen. Fehlertext: Fehlertyp 1 Gestörte Kommunikation Wirkleistung Fehlerursache: Vorgabesignal auf Kommunikationsebene ist gestört.
-
Seite 87: Störungen
Fehlerursache: Linkes Drehfeld oder interner Gerätefehler. Abhilfemaßnahmen: • Drehfeld prüfen (rechts). • Prüfen, ob alle internen Sicherungen eingeschaltet sind. • Kontakt zu der SMA Serviceline aufnehmen. Fehlertext: Fehlertyp 2 Netzspannung zu niedrig Fehlerursache: Spannung auf der AC-Seite unterhalb des zulässigen Bereichs. - Seite 88 Fehlersuche und Problemlösung SMA Solar Technology AG Beschreibung Fehlertext: Fehlertyp 2 Netzfrequenz zu hoch oder zu niedrig Fehlerursache: Netzgrenzen wurden verletzt. Abhilfemaßnahmen: • Anzeige des Netzüberwachungsrelais prüfen. • Sicherungen im Lastkreis prüfen. Fehlertext: Fehlertyp 2 Externe Netzüberwachung ausgelöst Fehlerursache: Spannung oder Frequenz auf der AC-Seite außerhalb des zulässigen Bereichs.
- Seite 89 • Übertemperaturschutz für Ventilator(en) zur Kühlung des Leistungsteils hat ausgelöst. • Zu hohe Kühlluft- bzw. Umgebungstemperaturen. Abhilfemaßnahmen: • Motorschutzschalter wieder einschalten. • Ventilatoren auf Funktion prüfen. • Verdreckten Lufteintritt oder Kühlkörper reinigen. • Kontakt zu der SMA Serviceline aufnehmen, wenn der Fehler häufiger auftritt. Bedienungsanleitung SC-BDE100262...
- Seite 90 Fehlertext: Fehlertyp 2 Freigabe oder Quittierungssignal defekt Fehlerursache: Das Freigabe- oder Quittierungssignal der Wechselrichterbrücke ist defekt. Abhilfemaßnahmen: Kontakt zu der SMA Serviceline aufnehmen, wenn der Fehler dauerhaft anliegt. Fehlertext: Fehlertyp 3 CHOPPER Uebertemperatur Fehlerursache: • Übertemperatur des EVR-Widerstands. • Defektes Chopper-Modul.
- Seite 91 • Die RS485 Kommunikation zwischen Wechselrichterbrücke und Sunny Central Control ist fehlerhaft. • Die Wechselrichterbrücke oder der Sunny Central Control ist eventuell defekt. Abhilfemaßnahmen: • RS485 Verdrahtung prüfen. • Kontakt zu der SMA Serviceline aufnehmen, wenn der Fehler dauerhaft anliegt. Fehlertext: Fehlertyp 3 PV-Ueberspannung Fehlerursache: Auf der Generatorseite liegt eine zu hohe DC-Spannung an.
- Seite 92 Zu hohe Kühlkörpertemperatur (Software). Abhilfemaßnahmen: • Ventilatoren der Wechselrichterbrücke auf Funktion prüfen. • Verdreckten Lufteintritt oder Kühlkörper reinigen. • Zu hohe Kühlluft- bzw. Umgebungstemperatur. • Kontakt zu der SMA Serviceline aufnehmen, wenn der Fehler häufig auftritt. Fehlertext: Fehlertyp 3 IGBT Stack Summenfehler Fehlerursache: Interne Störung der Wechselrichterbrücke (z.
- Seite 93 Zu hohe Kühlkörpertemperatur (Hardwareschwelle) Abhilfemaßnahmen: • Ventilatoren der Wechselrichterbrücke auf Funktion prüfen. • Verdreckten Lufteintritt oder Kühlkörper reinigen. • Zu hohe Kühlluft- bzw. Umgebungstemperatur. • Kontakt zu der SMA Serviceline aufnehmen, wenn der Fehler häufig auftritt. Fehlertext: Fehlertyp 2 ADAPSCP Ueberspannung Zwischenkreis Fehlerursache: Auf der Generatorseite liegt eine zu hohe DC-Spannung an (Hardwareschwelle).
-
Seite 94: Events
Fehlersuche und Problemlösung SMA Solar Technology AG 15.1.5 Events Event Erklärung > LVRT LVRT (Low Voltage Ride Through) ist aktiv > Net-Parameter Verstellung der Netzparameter > NSM Leistungsbegrenzung über NSM (Netzsicherheitsmanagement) aktiviert < NSM Leistungsbegrenzung über NSM (Netzsicherheitsmanagement) aufgehoben > FRQ-Derating Leistungsbegrenzung über Frequenz aktiviert... -
Seite 95: Kontakt
SMA Solar Technology AG Kontakt 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ des Sunny Central • Seriennummer des Sunny Central • Typ und Anzahl der angeschlossenen Module •... - Seite 96 Kontakt SMA Solar Technology AG SC-BDE100262 Bedienungsanleitung...
- Seite 97 SMA Solar Technology AG Kontakt Bedienungsanleitung SC-BDE100262...
- Seite 98 Kontakt SMA Solar Technology AG SC-BDE100262 Bedienungsanleitung...
-
Seite 99: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten. - Seite 100 SMA Solar Technology AG Rechtliche Bestimmungen SMA Solar Technology AG www.SMA.de Bedienungsanleitung SC-BDE100262...
