Vor der Montage auf einen Schornstein

Vor der Montage des ESP-10 muss sichergestellt werden, dass sich die Elektrode und der
Temperatursensor in der richtigen Position befinden. Wenn sich die Elektrode oder der Temperatursensor
nicht in der richtigen Position befinden, funktioniert der Partikelfilter nicht richtig.
ACHTUNG! Die Stromzufuhr muss immer ausgeschaltet sein, wenn
der Partikelabscheider überprüft oder gewartet wird.

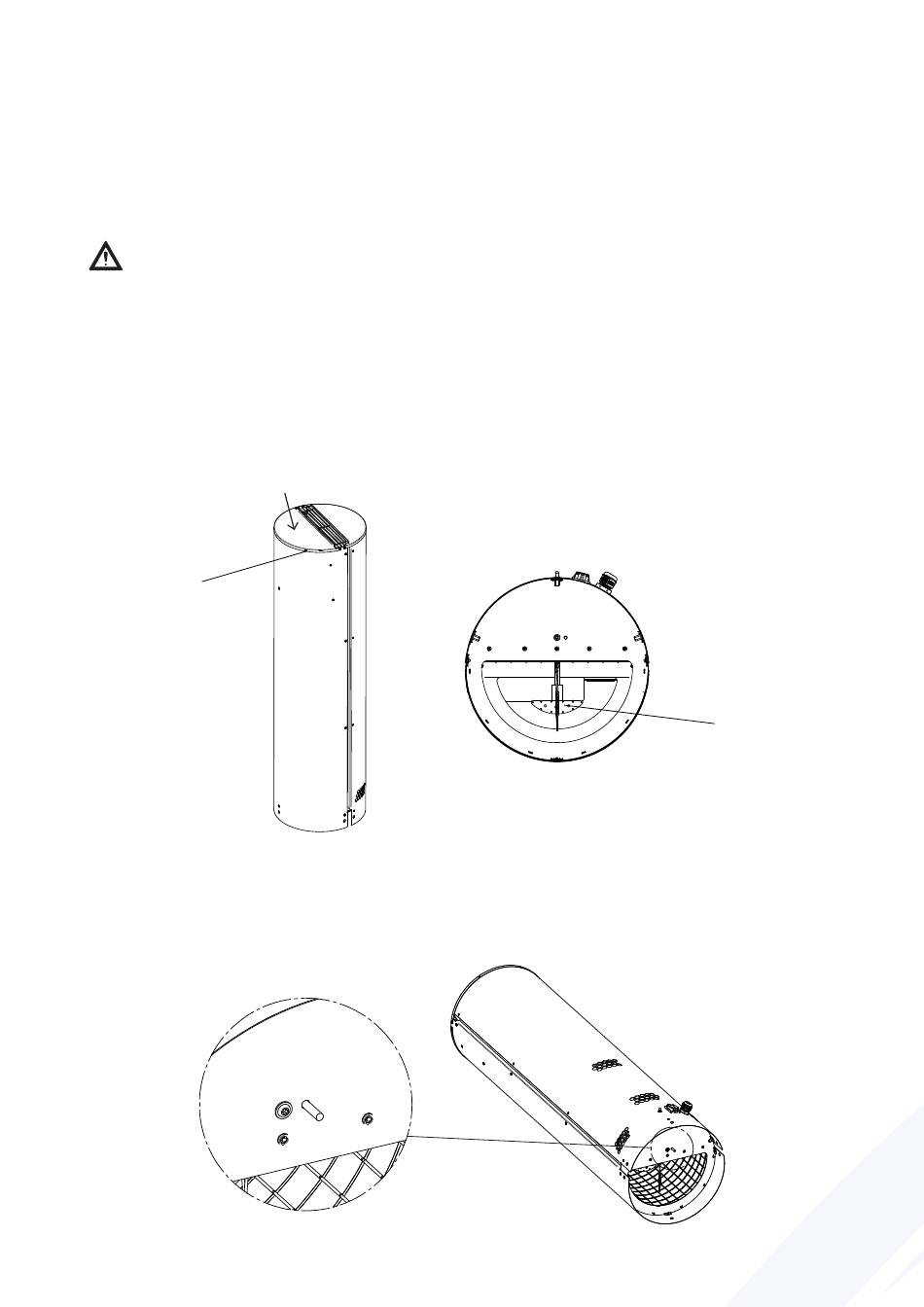

Ausrichten der Elektrode

Der ESP-10 wird mit einer bereits installierten Aufladeelektrode geliefert. Beim Einbau des ESP-10 sollte
die Aufladeelektrode gerade nach unten in die Rauchgasseite hängen.
Die Position der Elektrode kann bestimmt werden, indem Sie die Schraube entfernen und den Deckel auf
der Oberseite der Rauchgasseite öffnen, in den Filter hineinschauen und kontrollieren, ob die Elektrode
gerade nach unten im ESP-10 hängt oder nicht. Sollte die Elektrode nicht richtig ausgerichtet sein, richten
Sie die Elektrode bitte neu aus oder tauschen Sie sie aus.
Rauchgasseite
Schrauben
Position des Temperatursensors
Bevor Sie den ESP-10 auf den Schornstein montieren, vergewissern Sie sich bitte, dass der
Temperatursensor in Position ist. Der Temperatursensor befindet sich an der Unterseite des
Partikelabscheiders und sollte ca. 3 cm aus der Bodenplatte herausragen.
DETAIL A
1:1
