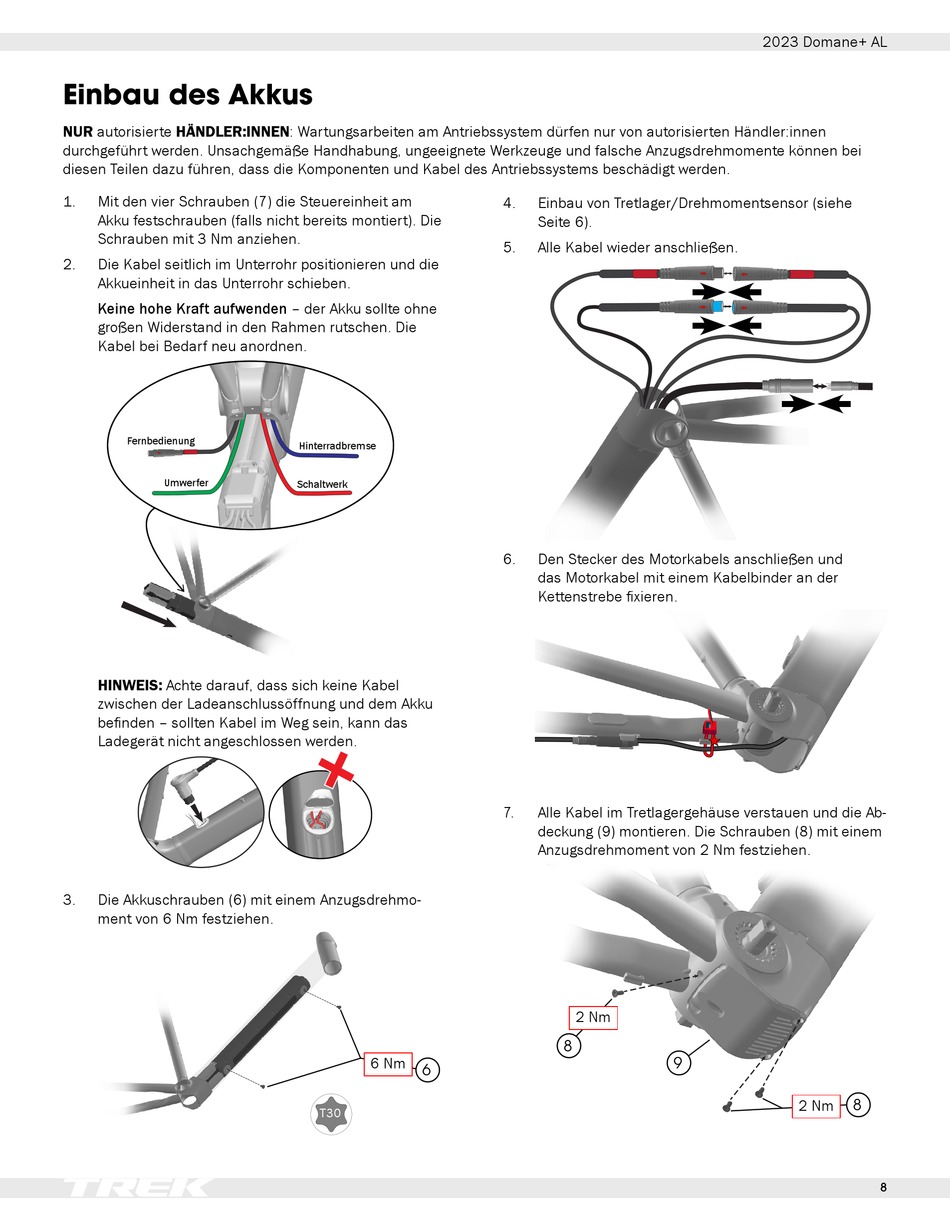

Einbau des Akkus
NUR autorisierte HÄNDLER:INNEN: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen
durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei
diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden.
1.
Mit den vier Schrauben (7) die Steuereinheit am
Akku festschrauben (falls nicht bereits montiert). Die
Schrauben mit 3 Nm anziehen.
2.
Die Kabel seitlich im Unterrohr positionieren und die
Akkueinheit in das Unterrohr schieben.
Keine hohe Kraft aufwenden – der Akku sollte ohne
großen Widerstand in den Rahmen rutschen. Die
Kabel bei Bedarf neu anordnen.
Fernbedienung
Umwerfer
HINWEIS: Achte darauf, dass sich keine Kabel
zwischen der Ladeanschlussöffnung und dem Akku
befinden – sollten Kabel im Weg sein, kann das
Ladegerät nicht angeschlossen werden.
3.
Die Akkuschrauben (6) mit einem Anzugsdrehmo-
ment von 6 Nm festziehen.
Hinterradbremse
Schaltwerk
6 Nm
6
T30
4.
Einbau von Tretlager/Drehmomentsensor (siehe
Seite 6).
5.
Alle Kabel wieder anschließen.
6.
Den Stecker des Motorkabels anschließen und
das Motorkabel mit einem Kabelbinder an der
Kettenstrebe fixieren.
7.
Alle Kabel im Tretlagergehäuse verstauen und die Ab-
deckung (9) montieren. Die Schrauben (8) mit einem
Anzugsdrehmoment von 2 Nm festziehen.
2 Nm
8
9
2023 Domane+ AL
8
2 Nm
8
