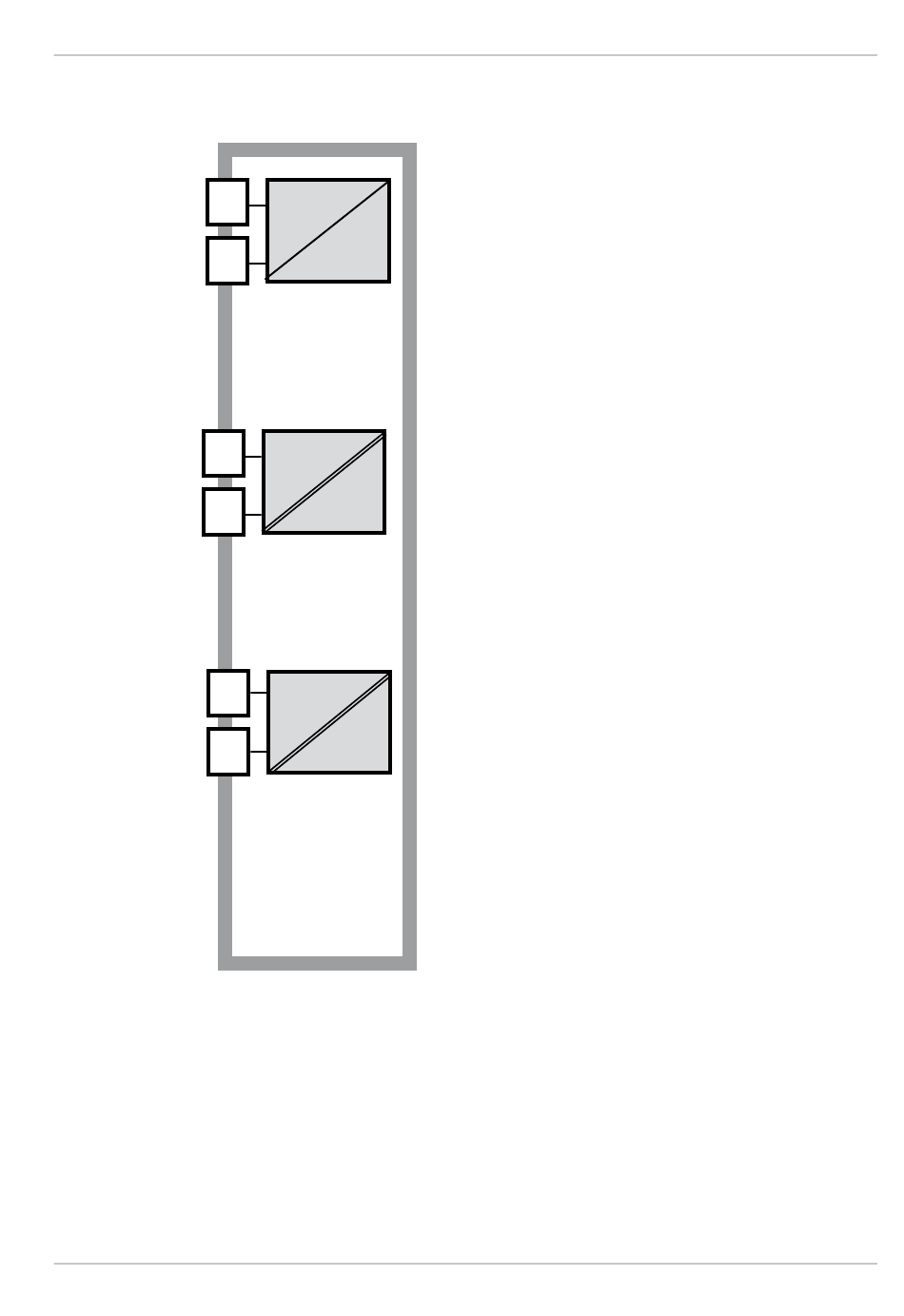

Steuereingänge (TAN SW-A005)
Input +
5
Input –
6
HOLD +
10
HOLD –
11
CONTROL +
13
14
CONTROL –
Signalausgänge
Ausgangsseitig verfügt das Gerät über zwei Stromausgänge
(zur Übertragung von z. B. Messwert und Temperatur).
Optionen
Zusätzliche Funktionen können über TAN freigeschaltet werden
(S. 107).
Strom-
Eingang
HOLD-
Eingang
CONTROL-
Eingang
I-Input
Der analoge Stromeingang (0) 4 ... 20 mA
kann für eine externe Temperatur-
kompensation benutzt werden,
siehe Seite 68.
HOLD
(potentialfreier digitaler Steuereingang)
Der Eingang HOLD kann für das externe
Auslösen des HOLD-Zustands verwendet
werden, siehe Seite 31.
CONTROL
(potentialfreier digitaler Steuereingang)
Wahlweise kann der Eingang „Control" zur
Parametersatzumschaltung (A/B) oder zur
Durchflussüberwachung eingesetzt wer-
den, siehe Seite 70.
Einleitung
11
