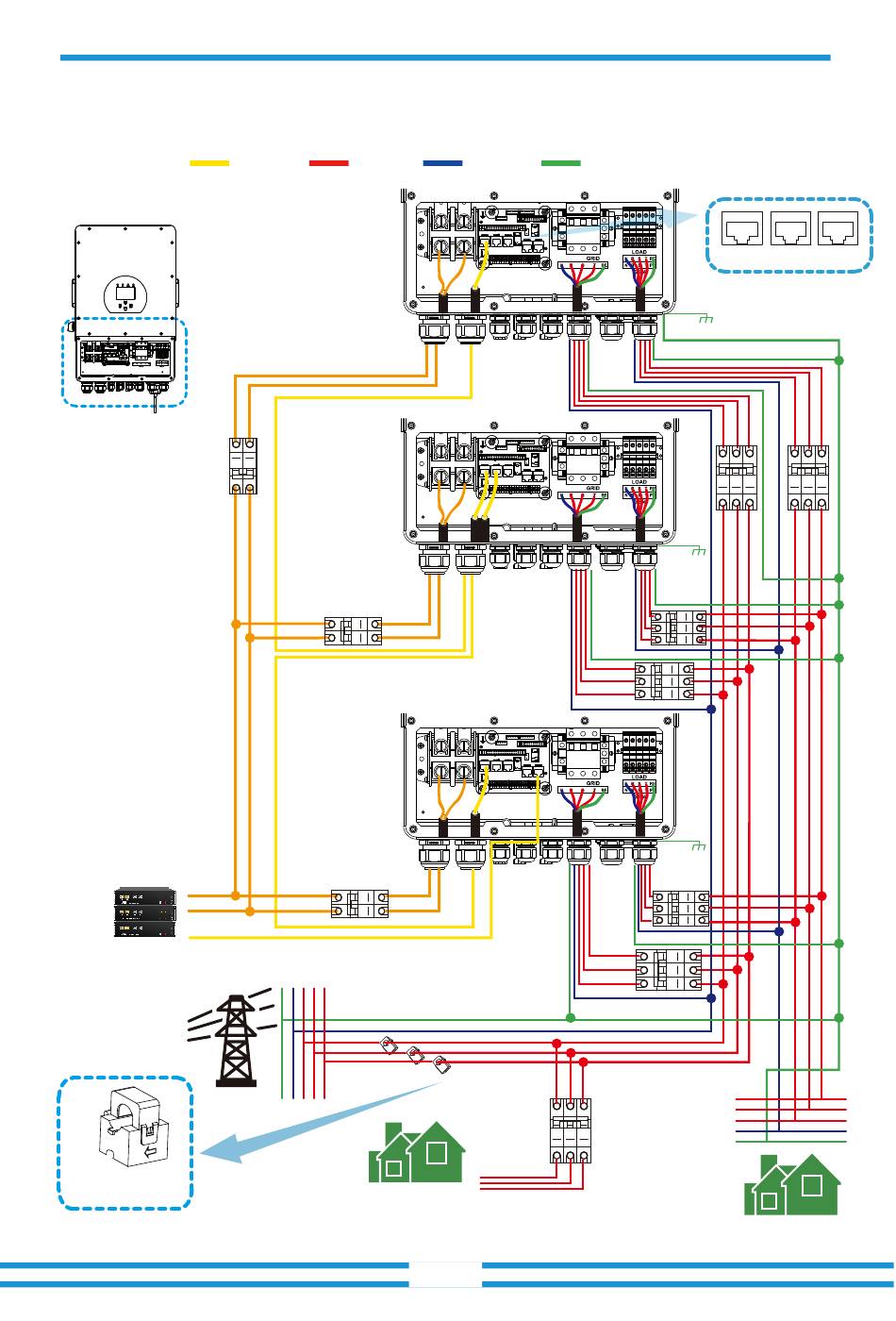

3.12 Dreiphasenparallel-Schaltplan
Max. 10pcs in parallel
Wechselrichter
①
Batteriespeicher
CT
Pfeil zeigt auf den
wechselrichter
CAN
L-Leitung
Wechselrichter
Nr.3
(slave)
Wechselrichter
Nr.2
(slave)
②
Wechselrichter
Nr.1
(master)
③
CT1 CT2
Netz
PE N R S T
Haushaltslast
N-Leitung PE-Leitung
CT3
- 24 -
Parallel_A
Erdung
④
⑤
Erdung
⑦
⑥
Erdung
⑨
⑧
⑩
Ersatzlast
Parallel_B Zähler-485
T
S
R
N
PE
