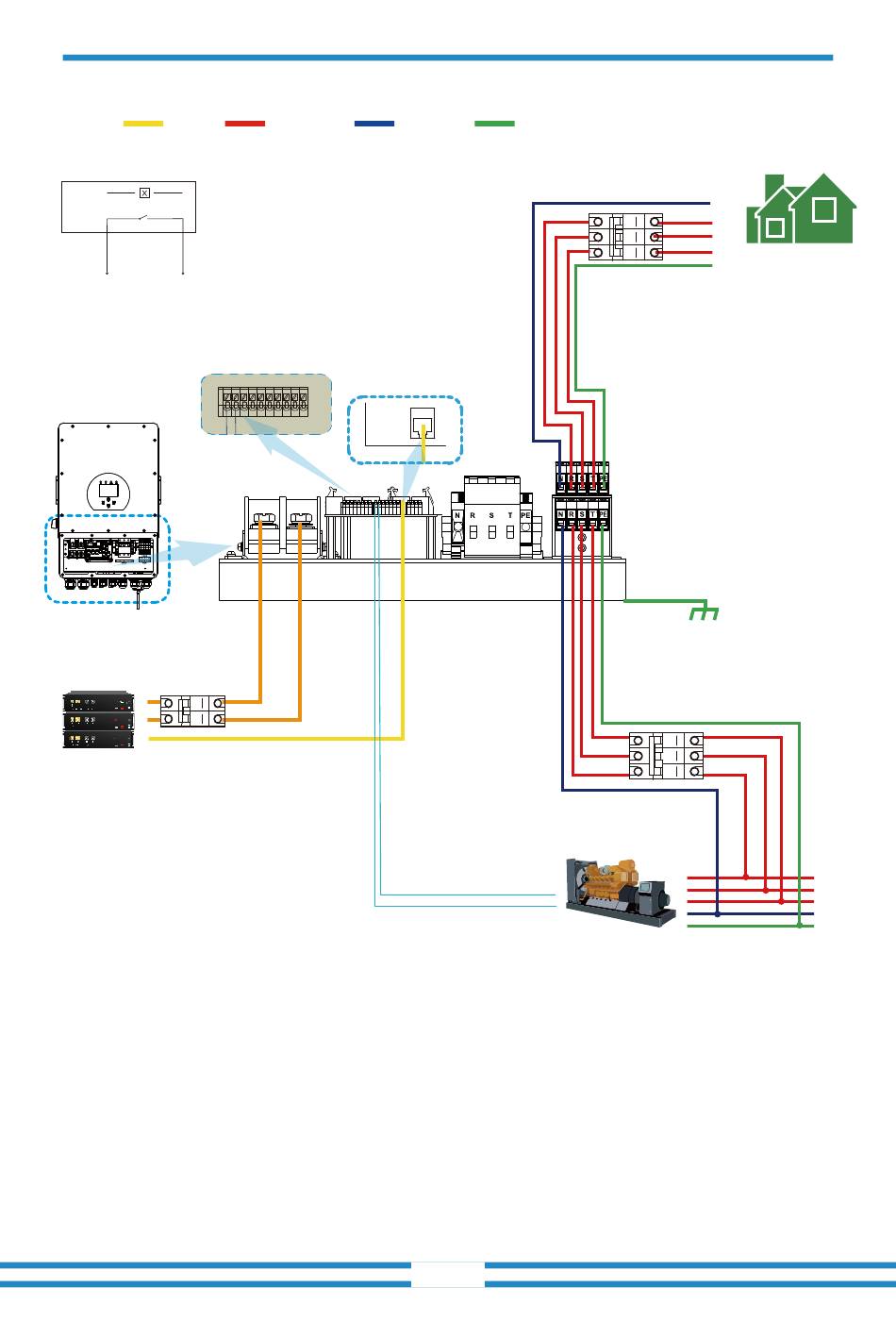

3.11 Typisches Anwendungsdiagramm eines Dieselgenerators

CAN
spule
öffner
kontakt
G S
GS (Startsignal des Dieselgenerators)
G-start (1,2): potenzialfreies Kontaktsignal
CN2:
Wechselrichter
①DC-Schutzschalter

Batteriespeicher

① DC-Schutzschalter für Batterie
SUN 5K-SG-EU: 150A DC-Schutzschalter
SUN 6K-SG-EU: 200A DC-Schutzschalter
SUN 8K-SG-EU: 250A DC-Schutzschalter
SUN 10K-SG-EU: 300A DC-Schutzschalter
SUN 12K-SG-EU: 300A DC-Schutzschalter
② AC-Schutzschalter für Ersatzlast
SUN 5K-SG-EU: 16A AC-Schutzschalter
SUN 6K-SG-EU: 16A AC-Schutzschalter
SUN 8K-SG-EU: 20A AC-Schutzschalter
SUN 10K-SG-EU: 32A AC-Schutzschalter
SUN 12K-SG-EU: 32A AC-Schutzschalter
L-Leitung
relais
zum Starten des Dieselgenerators.
1 2
N-Leitung
PE-Leitung
BMS
NETZ
Fernmeldekontakt
③ AC-Schutzschalter for Generatoranschluss
SUN 5K-SG-EU: 63A AC-Schutzschalter
SUN 6K-SG-EU: 63A AC-Schutzschalter
SUN 8K-SG-EU: 63A AC-Schutzschalter
SUN 10K-SG-EU: 63A AC-Schutzschalter
SUN 12K-SG-EU: 63A AC-Schutzschalter
- 23 -
N
R
S
T
PE
②AC-Schutzschalter
LAST
GE N
Erdung
③AC-Schutzschater
Generator
Ersatzlast
R
S
T
N
PE
