MONTAGGIO

1a
2
B
Per i modelli da 114mm e 130mm:

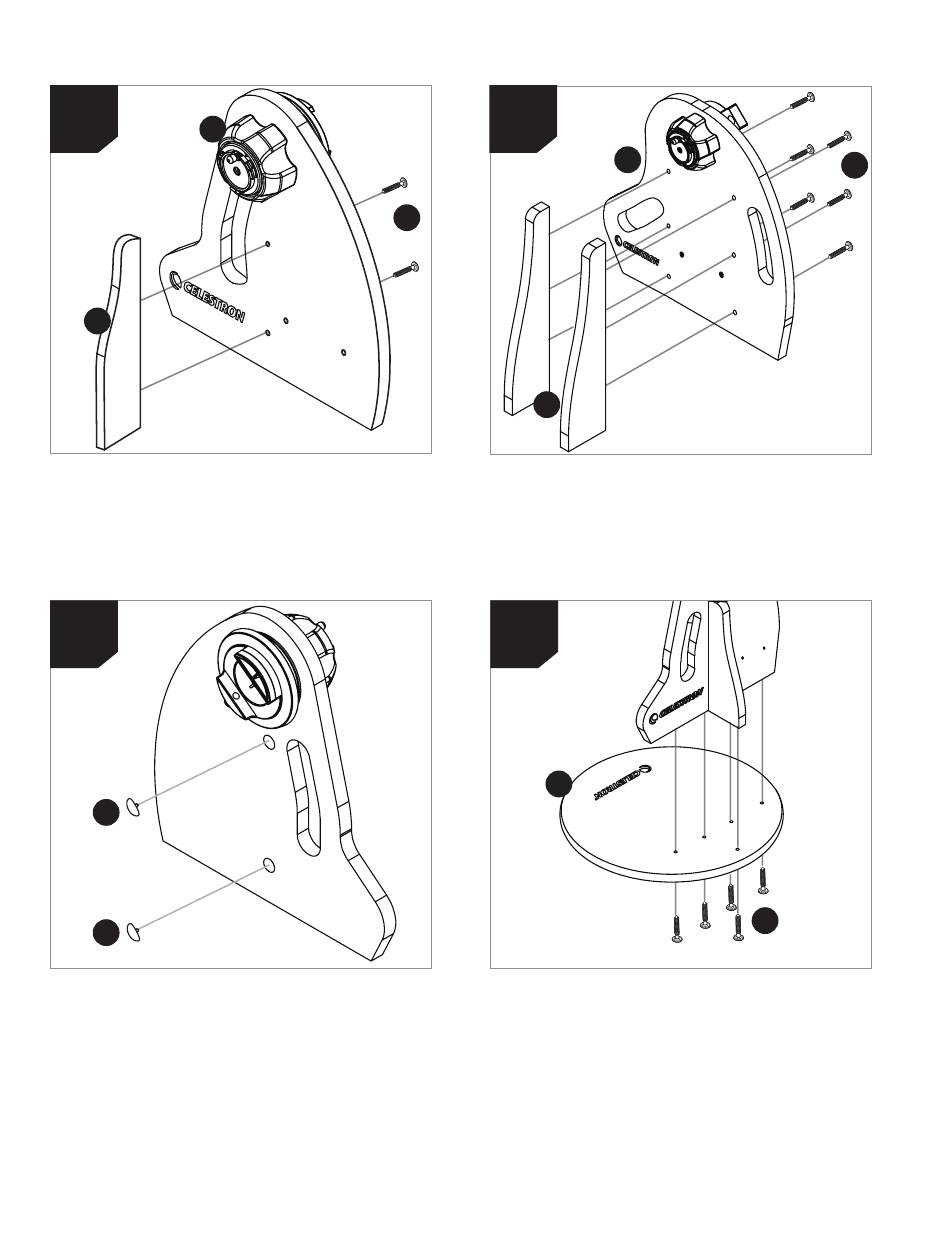

1. Collegare il supporto laterale (B2) al pannello laterale
(B1) mediante le viti del gruppo base (B5). I supporti
vanno sullo stesso lato dei pannelli con il logo Celestron.
2
6
B
B 6
2. Se si desidera, è possibile installare i cappucci copriviti
(B6) sulle viti installate al Punto 1. Premere fermamente
i cappucci sulle teste delle viti. Per i modelli da 114mm
e 130mm sono presenti 2 cappucci copriviti da
installare, per il modello da 150mm sono presenti 6
cappucci da installare.
76 I ITALIANO
1
B
1b
5
B
2
B
Per il modello da 150mm:
1a. Collegare i 2 supporti laterali (B2) al pannello laterale
(B1) mediante le viti del gruppo base (B5). I supporti
vanno sullo stesso lato dei pannelli con il logo
Celestron.
3
3
B
3. Collegare il gruppo alla piastra superiore (B3) mediante
le viti del gruppo base (B5). Orientare la piastra
superiore in modo che il lato con il logo sia rivolto verso
l'alto. Per i modelli da 114mm e 130mm sono presenti
4 viti da installare, per il modello da 150mm sono
presenti 5 viti da installare.
1
B
B 5
5
B
