Celestron StarSense Autoalign Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Celestron StarSense Autoalign
Inhaltszusammenfassung für Celestron StarSense Autoalign
- Seite 1 M A N U A L...
- Seite 29 M O D E D ’ E M P L O I...
- Seite 57 H A N D B U C H...
- Seite 59 INHALTSVERZEICHNIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EINLEITUNG Warnung .
-
Seite 61: Einleitung
EINLEITUNG StarSense™ ist eine patentierte Technologie zur automatischen Standortbestimmung und Ausrichtung des Teleskops am Nachthimmel . Die interne Kamera der automatischen Ausrichtung des StarSense macht ein Bild vom Himmel und identifiziert die darin enthaltenen Sterne . Basierend auf diesen Daten kann dasStarSense die Koordinaten des Bildzentrums ermitteln . -
Seite 62: Systemvoraussetzungen
SYSTEMVORAUSSETZUNGEN Wird das StarSense zum ersten Mal aufgebaut, Das StarSense AutoAlign ist mit den meisten com- empfehlen wir ein Weitwinkel-Okular mit niedriger puterisierten Celestron-Teleskopen und mehreren Vergrößerung und ein Okular mit hoher Vergrößerung . unterschiedlichen optischen Tuben kompatibel . Beginnen Sie mit dem Weitwinkel-Okular mit nied- Siehe die untenstehende Kompatibilitätstabelle . -
Seite 63: Kompatibilität Des Optischen Tubus
Alle Celestron-EdgeHDs NexStar 102SLT Refraktor NexStar 4SE Maksutov-Cassegrain NexStar 127SLT Maksutov-Cassegrain NexStar 130SLT Reflektor Alle Celestron-Reflektoren und im Lieferumfang der Advanced VX-Montierung enthaltene Refraktoren Alle Celestron-Reflektoren und im Lieferumfang der Advanced CG-5-Montierung enthaltene Refraktoren Alle optische Tubenbaugruppen des NexStar GT Mehrere andere optische Tuben anderer Hersteller mit ähnlicher... -
Seite 64: Montage
MONTAGE 3. Schieben Sie die StarSense-Kamera auf den DIE STARSENSE-KAMERA AN IHR TELES- KOP ANSCHLIESSEN Kamerasockel und ziehen Sie die Flügelschrau- be(n) an . Auf den großen Sockel wird die 1. Sucherfernrohr und Halterung vom Teleskoptu- Kamera von hinten, auf den kleinen von vorne bus abnehmen . -
Seite 65: Halterungen Austauschen
4. Das enthaltene Hilfskabel wird mit dem einen 2. Schrauben Sie das Objektiv ab . ende an die Rückseite der StarSense-Kamera und mit dem anderen Ende an den Hilfsanschluss Ihrer Montierung angeschlossen . 3. Schieben Sie die Halterung von der Kameraf- ront herunter . -
Seite 66: Ein Sucherfernrohr Verwenden
Positionen . Die große Schwalbenschwanzführung für das 8-Zoll-Schmidt-Cassegrain und EdgeHD von Celestron verhindert die Montage der großen Halterung für die StarSense-Kamera . Das gleiche gilt für den CPC 800-Gabelarm . Um die Kamera in diesen Fällen anzubringen, werden Sockel und große Kamera-Halterung wie dargestellt rück-... -
Seite 67: Schnellstart: Das Starsense Ausrichten
SCHNELLSTART: DAS STARSENSE AUSRICHTEN Stellen Sie Ihr Teleskop in einem Bereich mit vor allem zum Auffinden von Objekten im Son- möglichst freier Sicht auf den Himmel auf . Wäh- nensystem und zum Ermitteln des Horizonts rend der automatischen Ausrichtung ignoriert bei Äquatorialmontierungen benötigt) einzuge- das StarSense etwaige Hindernisse wie Gebäu- ben . -
Seite 68: Erstmaliges Einrichten: Das Zentrum Kalibrieren
Es handelt sich dabei zum hellsten Stern in nicht angestoßen, geschüttelt oder gedreht wird, diesem Himmelsbereich . können Sie das StarSense AutoAlign ohne erneute Kalibrierung vom Teleskop abnehmen. 3. Bringen Sie Ihren weitesten Winkel bzw . das Okular mit niedrigster Vergrößerung am Teleskop Nachdem dieser Schritt abgeschlossen ist, erscheint an . -
Seite 69: Manuelle Ausrichtung Des Starsense
MANUELLE AUSRICHTUNG DES STARSENSE Erneut wird mithilfe der Richtungstasten AUF- WÄRTS und RECHTS der Teleskopschwenk Mit der manuellen StarSense-Ausrichtung kann der beendet . Drücken Sie ENTER . Benutzer das Teleskop auf den Teil des Himmels ausrichten, den er zum Aufnehmen der Ausrich- 6. -
Seite 70: Verbesserte Ausrichtungsgenauigkeit Mit Dem Starsense
VERBESSERTE AUSRICHTUNGSGENAUIGKEIT WARNUNG MIT DEM STARSENSE • Setzen Sie die Kappe auf das Kame- Nach abgeschlossener Justierung kann das Star- raobjektiv! Da Sie u . U . die Sonne für Sense die Ausrichtungsgenauigkeit noch weiter Ihre Ausrichtung verwenden möchten, denken verbessern, indem es mehrere Ausrichtungsrefe- Sie daran, die Kappe auf die Kameralinse zu renzpunkte hinzufügt . -
Seite 71: Tipps Zur Verwendung Von Solar System Align (Sonnensystemausrichtung)
Tipps Zur Verwendung Von Solar System 4. Auf OPTION (das Celestron-Logo unten links) und gleichzeitig auf ENTER drücken , um die Align (Sonnensystemausrichtung) Ausrichtung zu speichern . Nachdem das Teleskop mit Solar System Align (Sonnensystemausrichtung) ausgerichtet wurde, Die Datei wird unter einem Namen im Format haben Sie die Möglichkeit, zusätzliche Aus-... -
Seite 72: Synchronisieren
SYNCHRONISIEREN 3. Die Steuerung fordert Sie auf, einen Cal Star hinzuzufügen, um die Genauigkeit zu erhöhen . Bei der Synchronisierung mit einem Stern Wenn Sie diesen Schritt überspringen möch- wechselt die Montierung zur Sternenposition . Die ten, einfach auch ZURÜCK drücken . Himmelsregion in der Nähe des synchronisierten Sterns kann nun präziser anvisiert werden . -

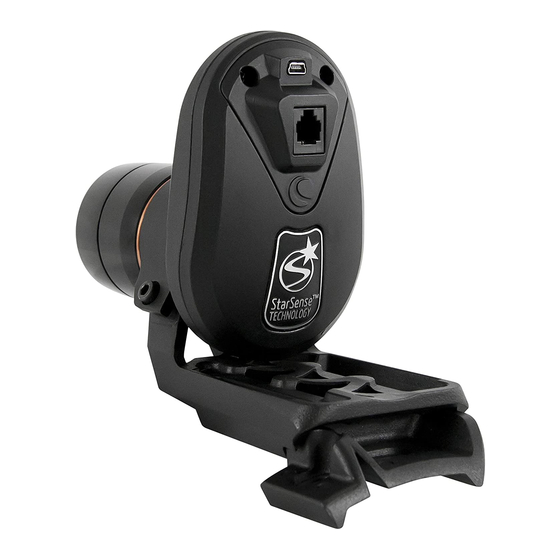

Seite 73: Starsense Im Überblick
STARSENSE IM ÜBERBLICK USB Port for future upgrades Lens shroud and development Modular Jack Connection to mount Camera Lens Large Bracket (pre-installed on camera in box) Attachment Screws STARSENSE-KAMERA Modulanschluss: Mithilfe des enthaltenen Kabels wird die StarSense-Kamera an Ihr Teleskop angeschlossen . USB-Anschluss: Für künftige Software-Entwick- lungen und Upgrades der Kamera-Firmware . -
Seite 74: Objektkatalog
Objekte und vieles mehr . Nun da das Teleskop richtig ausgerichtet ist, können Sie ein Objekt aus einem der Kataloge 7. OPTION (Celestron-Logo): Kann in Kombi- in der StarSense-Datenbank auswählen . Die nation mit anderen Tasten verwendet werden, Handsteuerung verfügt über eine Taste, die jeder... -
Seite 75: Zu Einem Objekt Schwenken
ZU EINEM OBJEKT SCHWENKEN Das StarSense schwenkt auf das erste Objekt . Nachdem das erste Objekt aufgefunden wurde, Nachdem das gewünschte Objekt auf dem Dis- können Sie auf ENTER drücken, um auf das play der Handsteuerung angezeigt wird, haben nächste Objekt zu schwenken . Sie zwei Möglichkeiten: •... -
Seite 76: Motordrehzahltaste
MOTORDREHZAHLTASTE Richtungstaste drücken, um das Teleskop in die richtige Richtung zu bewegen . Das Teleskop kann mit neun verschiedenen Geschwindigkeitsraten gesteuert werden . Wenn HILFE-TASTE Sie die MOTORDREHZAHL-Taste drücken, Die Taste HELP (Hilfe) gibt Ihnen sofortigen Zugriff können Sie die Drehzahl der Motoren sofort auf hilfreiche Informationen und nützliche Dienst- von einer Schwenkrate bei hoher Drehzahl auf programme, mit denen Sie die Visierpräzision Ihres... -
Seite 77: Datenbank-Setup
DATENBANK-SETUP Übernehmen Sie mit ENTER den Wert . Allow sun (Sonne erlauben) Hier können Sie die Himmelstour-Filter: Hier können Sie die Sonne als Objekt im Sonnensystemkatalog sowie minimale Magnitudenbegrenzung für Objekte als Ausrichtungsobjekt in der Sonnensystemausrich- einstellen, die angezeigt wird, wenn die Taste tung aktivieren . - Seite 78 die AUF/AB-Scrolltasten und drücken Sie können Sie den Getriebespieleffekt minimieren, wenn von einem Objekt zum nächsten geschwenkt zum Übernehmen eines Werts auf ENTER . wird . Genauso wie bei den Richtungstasten nähert • R.A. Grenzwerte (nur für Äquatoriale sich das Teleskop bei einer GoTo-Automatik, die auf Montierung): Hier werden die Grenzwerte positiv eingestellt ist, in gleicher Richtung wie bei eingestellt, die das Teleskop beim Schwenk...
- Seite 79 Getriebespielausgleich: Alle mechanischen anzuzeigen und den gewünschten Wert einzugeben . Getriebe weisen einen gewissen Nachlauf oder Zum Bestätigen erneut auf ENTER drücken . ein Spiel zwischen den Gängen auf . Der Getriebe- PEC (Periodische Fehlerkorrektur für spielausgleich lässt die Motoren so weit rückwärts Äquatorialmontierungen): Die Periodische laufen, dass das Spiel zwischen den Gängen elimi- Fehlerkorrektur, oder kurz PEC, ist ein in manchen...
-
Seite 80: Uhrzeit Und Standort
1. Im Teleskopmenü den Ruhemodus auswählen . eine Echtzeituhr (RTC) . Andere, wie das CPC/ CPC DX sind mit einem GPS ausgestattet, 2. Das Teleskop in die gewünschte Position welches die Uhrzeit speichert und mitverfolgt . Bei bringen und ENTER drücken . Teleskopen ohne solche Funktionen muss die Zeit 3. -
Seite 81: Spezifikationen
Brennweite des Objektivs 40 mm Objektiv-Öffnungsverhältnis/F-Stopp Steuerplatine 32-Bit-Prozessor mit eingebettetem Linux-Betriebssystem USB-Port USB 2 .0 Hilfsanschlüsse Für die Verbindung zu Celestron-Teleskopen Technische Daten der Handsteuerung Objektdatenbank 45 .178 Rote Hintergrundbeleuchtung mit 4-Line-LCD STMicro ARM 32-Bit Cortex™-M3-CPU Software und Firmware Voll aufrüstbar RS-232-Buchse Für die Verbindung zum PC für... -
Seite 82: Menübaum
MENÜBAUM Menü Datenbank-Setup StarSense Sky Tour Filter Status Ermitteln Katalogfilter Kalibrieren Identifizierungsfilter AIS-Kamera Zurücksetzen Filtergrenzen Automatische Ausrichtungdurch den Benutzer Sonne Erlauben Uhrzeit und Ort Teleskop Anzeigen/Modus Zeit Nachführungsgeschwindigkeit Anzeigen/Modus Standort Siderisch, Solar, Lunar, Aus Zeit/Sta. Modus RA nur, RA und DEK Anzeigen/Goto-Position Einrichtung Schwenkgrenzen... - Seite 83 Ausrichten StarSense Auto Cal-Referenz Hinzufügen StarSense Manual Cal-Referenz überprüfen Sonnensys. Ausrichten Modellstatus Schnelle Ausrichtung Polar-Ausrichtung Ausrichtung Speichern/Laden Ausrichtung Rücksetzen...
- Seite 84 Tel . (310) 328-9560 Fax: (310) 212-5835 Website: www .celestron .com Copyright 2016 Celestron Alle Rechte vorbehalten. (Produkte oder Anleitung können ohne Mitteilung oder Verpflichtung geändert werden.) Entworfen und vorgesehen für Personen von 14 Jahren und älter. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Einschränkungen: 1) Dieses Gerät darf keine störenden Interferenzen verursachen, und 2) dieses Gerät muss jegliche empfangene Interferenz tolerieren, einschließlich solcher, die zu einem unerwünschten Betrieb führen.
- Seite 85 M A N U A L...
- Seite 113 M A N U A L E...
