Rohr- und Ventilationsanschlüsse
Allgemeines zu Rohranschlüssen
Die Rohrinstallation muss gemäß den geltenden Vorschriften
ausgeführt werden.
Das System erfordert eine Niedertemperaturdimensionierung
des Heizkreises. Bei der niedrigsten Normaußenlufttempe-
ratur (NAT) liegt die empfohlene Höchsttemperatur im Vor-
lauf bei 55 °C und im Rücklauf bei 45 °C.
ACHTUNG!
Stellen Sie sicher, dass das einströmende Wasser
sauber ist. Bei Nutzung eines eigenen Brunnens
kann es notwendig sein, einen zusätzlichen Was-
serfilter zu installieren.
HINWEIS!
Die Rohrsysteme müssen durchgespült worden
sein, bevor die Wärmepumpe angeschlossen wird;
anderenfalls können die enthaltenen Komponenten
durch Verunreinigungen beschädigt werden.
HINWEIS!
Aus dem Überlaufrohr des Sicherheitsventils kann
Wasser tropfen. Die Überlaufleitung ist so zu einem
geeigneten Abfluss zu leiten, dass das heiße Was-
ser keine Verletzungen verursachen kann. Das
Überlaufrohr muss frostfrei und über die gesamte
Länge mit einem Gefälle verlegt werden, damit
keine Wasseransammlungen entstehen. Die Abmes-
sungen des Überlaufrohrs müssen mindestens
denen des Sicherheitsventils entsprechen. Das
Überlaufrohr muss im Sichtbereich liegen, und der
Austritt des Überlaufrohrs muss offen sein und
darf sich nicht in der Nähe elektrischer Komponen-
ten befinden.
NIBE S735
SYSTEMVOLUMEN

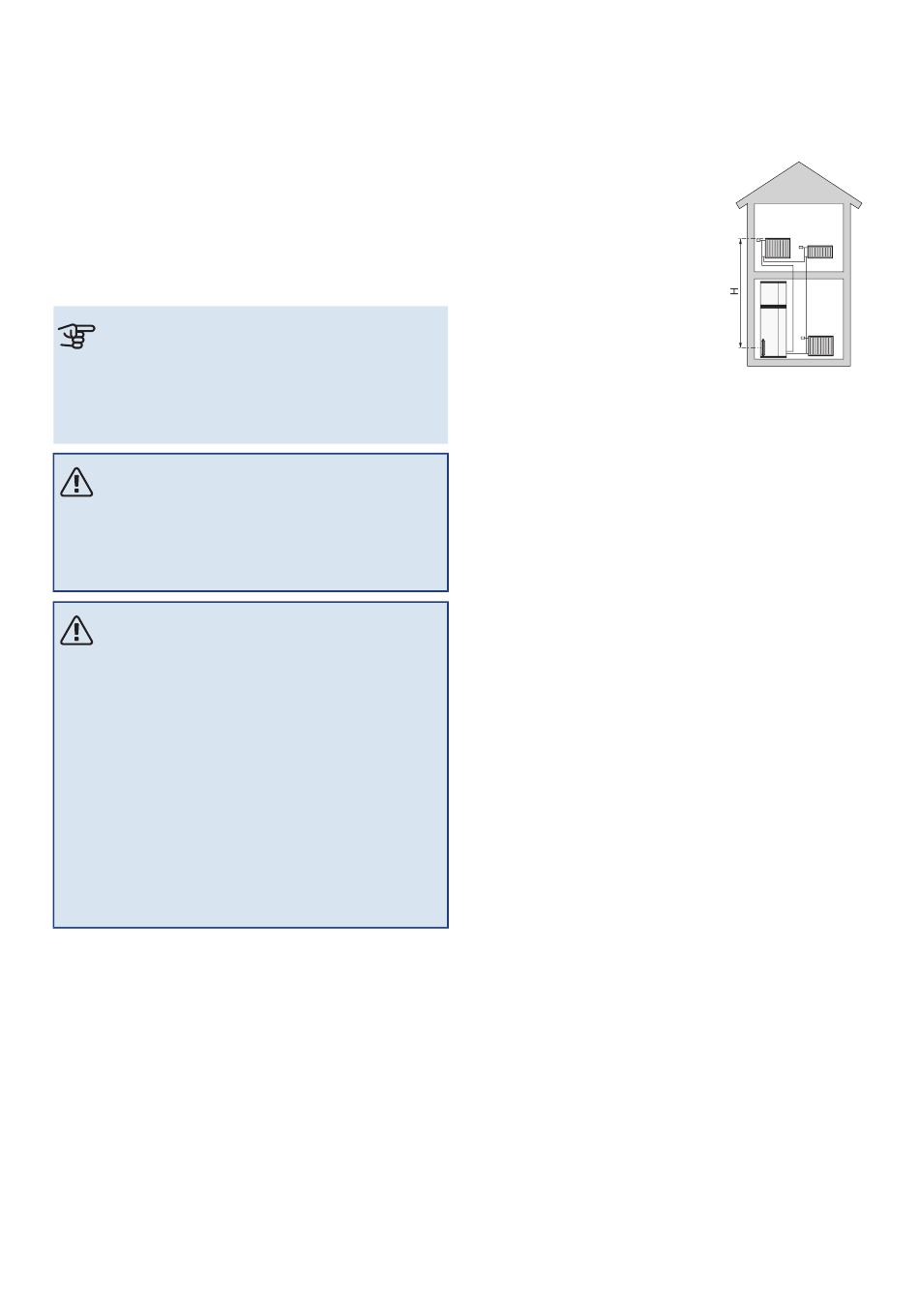

S735 verfügt über ein Ausdehnungs-
gefäß (CM1).
Das Volumen des Ausdehnungsge-
fäßes beträgt 10 l. Das Gefäß weist
standardmäßig einen Vordruck von
0,5 bar auf. Daraus ergibt sich eine
maximal zulässige Höhe „H" von 5 m
zwischen Ausdehnungsgefäß und
höchstgelegenem Heizkörper, siehe
Abbildung.
Ist der Vordruck nicht ausreichend,
kann dieser durch Nachfüllen von Luft durch das Ventil des
Ausdehnungsgefäßes erhöht werden. Eine Änderung des
Vordrucks beeinflusst die Fähigkeit des Ausdehnungsge-
fäßes, eine Wasserausdehnung aufzunehmen.
Das maximale Systemvolumen ohne S735 liegt beim oben
genannten Vordruck bei 285 l.
