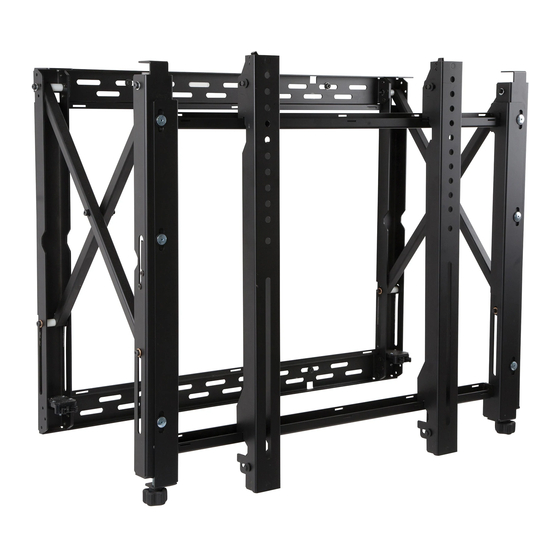

- Seite 1 DS-VW795-QR 65" - 98" 225 lb (165 - 249 cm) (102 kg) ČEŠ TÜR 2017-04-12 #:146-9015-6 (2022-11-01)
- Seite 2 WARNING ENG - This product is designed to be installed on plywood, wood stud, unistrut, solid concrete or cinder block walls. Hardware is included for wood stud and plywood installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Seite 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su pareti di legno compensato, con montanti di legno, con profilato Unistrut, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di fissaggio per l’installazione su montanti di legno e legno compensato. Prima di iniziare l’installazione, accertarsi che la superficie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fissaggio.
- Seite 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA ČEŠ Symboly Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fit snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Seite 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
- Seite 6 Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
- Seite 7 C ( 1 ) D ( 2 ) E ( 5 ) mesh sleeve M6 x 10mm #14 x 2.5" wood screw F ( 4 ) G ( 4 ) H ( 4 ) I ( 4 ) nylon shoulder M6 x 12mm M6 x 25mm M8 x 12mm...
- Seite 8 Optional. Reference (DS-VWS series) instructions for additional information (sold separately). Opcional. Consulte las instrucciones de los (serie DS-VWS) para obtener más información (vendidas por separado). Facultatif. Reportez-vous aux instructions des modèles (gamme de DS-VWS) pour plus de renseignements (vendue séparément). Fakultativ.
- Seite 9 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. Bestimmen Sie die Bildschirmmitte des unteren linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij. Ubicare il centro del display per il display in basso a sinistra.
- Seite 10 Plywood. Wood stud wall. Madera contrachapada. Pared de madera. Contreplaqué. Mur en bois. Sperrholz. Holzwand. Multiplex. Houten muur. Legno compensato. Parete di legno. Překližka. ČEŠ Dřevěná stěna. ČEŠ Preglejka. Drevená stena. Contraplacado. Parede de madeira. Kontraplak. TÜR Ahşap duvar. TÜR Concrete/Cinder block.
- Seite 11 WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with plywood, verify that the wood studs are a minimum of 2" x 4" nominal size and plywood is a minimum Grade BC, 1/2" (13 mm) thick. Plywood may be covered by gypsum board (drywall) up to 5/8"...
- Seite 12 2a-1 ENG When installing more than one display to a wood stud wall reinforced with plywood (minimum Grade BC, 1/2" thick) that may be covered in gypsum board (drywall) up to 5/8" thick, the mounting surface must be plumb (+/- .25") across the height of the video wall and straight (+/- .25") across the width of the video wall. Al instalar más de una pantalla en una pared con montantes de madera con contrachapado reforzante (de grado BC mínimo, 1/2"...
- Seite 13 2a-2 Level wallplate. Mark mounting holes on plywood (must be minimum Grade BC, 1/2" (13mm) thick). Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que ser de Grado BC como mínimo, de un grosor de 1/2"...
- Seite 14 2a-4 1/4" (6mm) 3/8" (10mm) 2a-5 2017-04-12 #:146-9015-6 (2022-11-01)
- Seite 15 2a-6 Level wallplate. Mark mounting holes on plywood (must be minimum Grade BC, 1/2" (13mm) thick). Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que ser de Grado BC como mínimo, de un grosor de 1/2"...
- Seite 16 2a-8 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. ČEŠ Utáhněte. 3/8" Utiahnite. (10mm) Apertar. Sıkmak. TÜR Level wallplate. Install using wood screws provided. Nivele e instale. Mettez à niveau et procédez au montage. Waagerecht ausrichten und anbringen. Installeer de schroeven waterpas. Livella e installa.
- Seite 17 WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8". When installing more than one display horizontally to a wood stud wall, the wall must be reinforced with a plywood backing (must be minimum Grade BC, 1/2"...
- Seite 18 2b-1 ENG When installing more than one display to a wood stud wall reinforced with plywood (minimum Grade BC, 1/2" thick) that may be covered in gypsum board (drywall) up to 5/8" thick, the mounting surface must be plumb (+/- .25") across the height of the video wall and straight (+/- .25") across the width of the video wall. Al instalar más de una pantalla en una pared con montantes de madera con contrachapado reforzante (de grado BC mínimo, 1/2"...
- Seite 19 2b-2 Use stud finder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ Vyznačte střední...
- Seite 20 2b-4 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superficie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
- Seite 21 WARNING ENG - When installing Peerless mounts to Unistrut “P1000” Series steel framing channels, use only compatible Unistrut hardware. Never exceed maximum load capacity of Unistrut channel or supporting hardware. Contact a certified structural engineer for proper installation of Unistrut channel to building structure. ADVERTENCIA ESP - Al instalar soportes de pared de Peerless en rieles de acero Unistrut serie “P1000”, utilice accesorios compatibles con Unistrut solamente.
- Seite 22 2c-1 ENG When installing more than one display to P1000T unistrut metal framing channels attached to a wood stud wall reinforced with plywood (minimum Grade BC, 1/2" thick) that may be covered in gypsum board (drywall) up to 5/8" thick, the mounting surface must be plumb (+/- .25") across the height of the video wall and straight (+/- .25") across the width of the video wall.
- Seite 23 Při instalaci více než jednoho displeje na P1000T Unistrut kovové rámové profily připevněné na dřevěnou ČEŠ rámovou stěnu vyztuženou překližkou (minimální kvalita BC, tloušťka 1/2"), která může být pokryta sádrokartonovou deskou (sádrokartonem) o tloušťce až 5/8", musí být montážní plocha v jedné rovině (+/- .25") na výšku videostěny a rovná...
- Seite 24 2c-2 27" (686mm) Unistrut not included. Unistrut no incluidos. 1/4-20 Unistrut Channel Nut with Spring (4). Unistrut non compris. Tuerca del Riel Unistrut con Resorte (4). Unistrut nicht inbegriffen. Écrou à ressort pour profilé Unistrut (4). Unistrut niet bijgeleverd. Unistrut-Schienenmutter mit Feder (4). Unistrut non incluso.
- Seite 25 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifications and have a minimum nominal width of 8".
- Seite 26 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifiche ASTM C-90 ed avere una larghezza nominale minima di 20 cm.
- Seite 27 2d-1 ENG When installing more than one display to a concrete or cinder block wall, the mounting surface must be plumb (+/- .25") across the height of the video wall and straight (+/- .25") across the width of the video wall. Al instalar más de una pantalla en una pared de concreto o de bloques de hormigón de escorias, la superficie de instalación tiene que ser perfectamente vertical (+/- .25"...
- Seite 28 2d-2 Level wallplate. Mark mounting holes. Marque los orificios de montaje. Marquez les trous de fixation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. 8" - 12" 8" - 12" Marque os furos de montagem.
- Seite 29 1b-3 2d-4 Insert anchor flush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo. ČEŠ...
- Seite 30 Center adaptor brackets vertically on back of screen. Centre verticalmente los soportes en la pantalla. Centrez les supports à la verticale de l’écran. Richten Sie die Halterungen senkrecht mittig an der B (2) Bildschirm. Centreer de beugels verticaal op de van het scherm. centra le staffe verticalmente sul dello schermo.
- Seite 31 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. ČEŠ Utáhněte. Utiahnite. Apertar. Sıkmak. TÜR 2017-04-12 #:146-9015-6 (2022-11-01)
- Seite 32 Optional: Adjustment. Opcional: Ajuste. Facultatif: Réglage. Fakultativ: Instellung. Facultatief: Aanpassing. Opzionale: Regolazionei. Volitelné: Nastavení. ČEŠ Voliteľné: Nastavenie. Opcional: Ajuste. İsteğe bağli: Ayarı. TÜR ± 1/2" (± 12.7mm) ± 3/8" (± 9.5mm) 2017-04-12 #:146-9015-6 (2022-11-01)
- Seite 33 Optional: Cable management. Opcional: Manejo de cables. Facultatif: Gestion des câbles. Fakultativ: Kabelführung. Facultatief: Kabelbeheer. Opzionale: Gestione dei cavi. Volitelné: Vedení kabelů. ČEŠ Voliteľné: Vedenie káblov. Opcional: Gestão de cabos. İsteğe bağli: Kablo yönetimi. TÜR 2017-04-12 #:146-9015-6 (2022-11-01)
- Seite 34 D (2) Fully extend for servicing only. Close after servicing. Extiéndalo totalmente solo para realizar reparaciones. Ciérrelo después de realizarlas. Entièrement déployé pour entretien seulement. Fermez après l’entretien. Nur zu Wartungszwecken ganz ausziehen. Nach der Wartung schließen. Alleen geheel uittrekken voor onderhoud. Na de onderhoudsbeurt sluiten. Allungare completamente solo per la manutenzione.
- Seite 35 Optional. Opcional. Facultatif. Fakultativ. Facultatief. Opzionale. Volitelné. ČEŠ Voliteľné. Opcional. İsteğe bağli. TÜR Loosen. Afloje. Desserrez. Lösen. Losdraaien. Allentare. Uvolnit. ČEŠ Uvoľniť. Desaperte. Gevşetin. TÜR 2017-04-12 #:146-9015-6 (2022-11-01)
- Seite 36 Garantia TÜR Garantı̇ Garanzia Záruka www.peerless-av.com/warranty Peerless-AV Peerless-AV Europe Peerless-AV América Latina 2300 White Oak Circle Unit 3 Watford Interchange, Av. de las Industrias 413 Aurora, IL 60502 Colonial Way, Watford, Herts, Parque Industrial Escobedo Email: tech@peerlessmounts.com WD24 4WP, United Kingdom General Escobedo N.L., México 66062...
