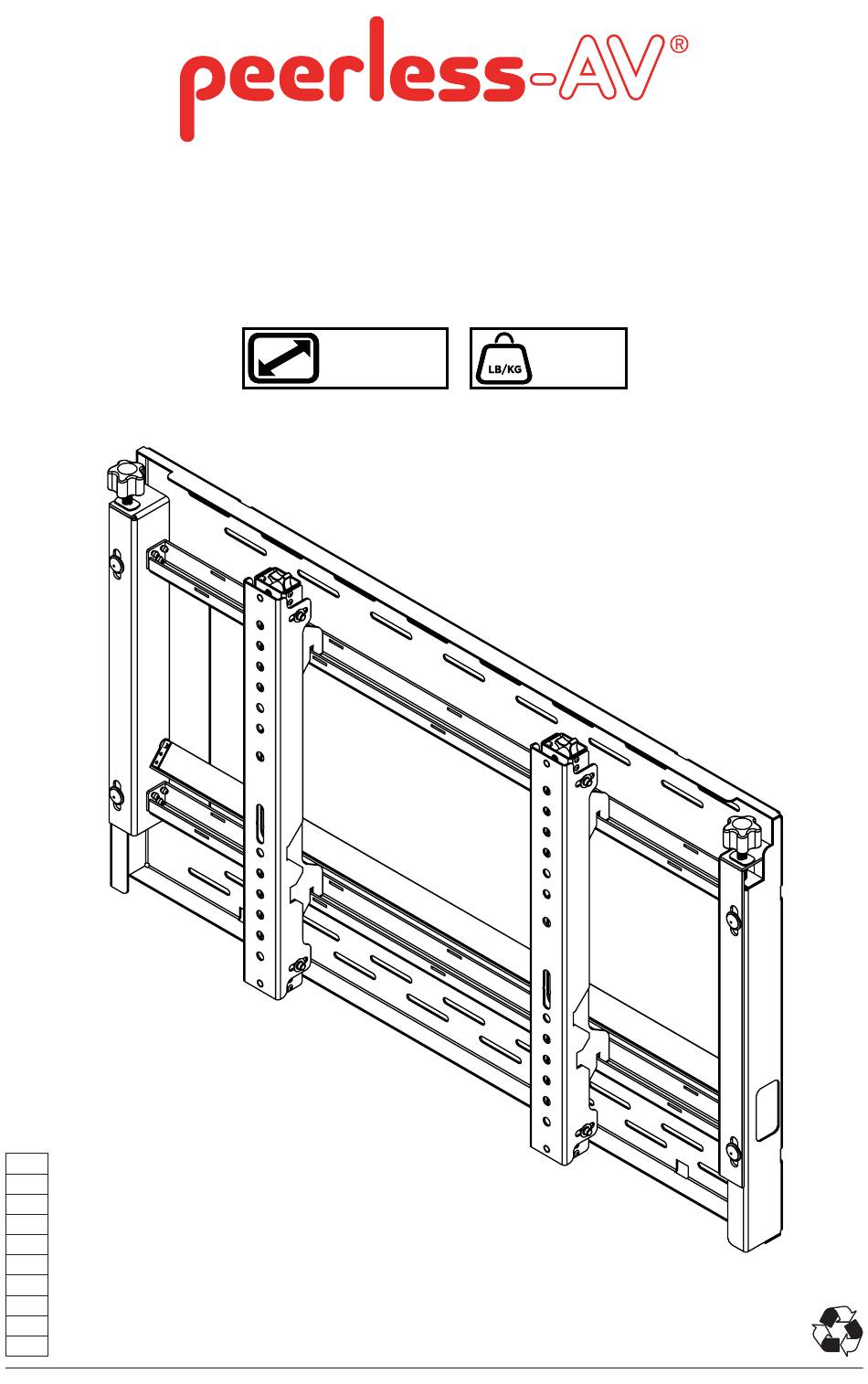

- Seite 1 DS-VW665 40" - 65" 125 lb (102 - 165 cm) (57 kg) ČEŠ TÜR 2018-03-23 #:146-9022-1...
- Seite 2 WARNING ENG - This product is designed to be installed on plywood, wood stud, solid concrete or cinder block walls. Hardware is included for wood stud, plywood, solid concrete and cinder block installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured.
- Seite 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su pareti di legno compensato, con montanti di legno, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di fi ssaggio per l’installazione su montanti di legno e legno compensato. Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fi...
- Seite 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Seite 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
-
Seite 6: Parts List
Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn). - Seite 7 E ( 4 ) F ( 4 ) #14 x 2.5" wood screw concrete anchor H ( 4 ) I ( 4 ) J ( 4 ) N ( 4 ) nylon shoulder M6 x 12mm M6 x 25mm M8 x 12mm washer O ( 4 ) P ( 8 )
- Seite 8 Optional. Reference (DS-VWS series) instructions for additional information (sold separately). Opcional. Consulte las instrucciones de los (serie DS-VWS) para obtener más información (vendidas por separado). Facultatif. Reportez-vous aux instructions des modèles (gamme de DS-VWS) pour plus de renseignements (vendue séparément). Fakultativ.
- Seite 9 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. Bestimmen Sie die Bildschirmmitte des unteren linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij. Ubicare il centro del display per il display in basso a sinistra.
- Seite 10 Plywood. Wood stud wall. Madera contrachapada. Pared de madera. Contreplaqué. Mur en bois. Sperrholz. Holzwand. Multiplex. Houten muur. Legno compensato. Parete di legno. Překližka. ČEŠ Dřevěná stěna. ČEŠ Preglejka. Drevená stena. Contraplacado. Parede de madeira. Kontraplak. TÜR Ahşap duvar. TÜR Concrete/Cinder block.
- Seite 11 WAARSCHUWING NEL - Wanneer u Peerless-wandbevestigingen aanbrengt op een met multiplex bedekte wand op houten balken, controleer dan of de houten balken nominaal 5 x 10 cm zijn en of het multiplex minimaal Klasse BC en 13 mm dik is. Multiplex kan worden bedekt met gipsplaat van maximaal 5/8" dikte. AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless da parete su una parete con montanti di legno ricoperta con legno compensato, accertarsi che i montanti di legno abbiano una dimensione nominale di almeno 5 cm x 10 cm...
- Seite 12 2a-1 Level wallplate. Mark mounting holes on plywood (must be minimum Grade BC, 1/2" (13mm) thick.) Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que ser de Grado BC como mínimo, de un grosor de 1/2"...
- Seite 13 2a-2 Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima 5/32" de 2.5" (64mm). (4mm) Percez les trous de fi xation dans la surface de support, une profondeur minimale de 2,5 po (64mm) est requise.
- Seite 14 WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8". When installing more than one display horizontally to a wood stud wall, the wall must be reinforced with a plywood backing (must be minimum Grade BC, 1/2"...
- Seite 15 2b-1 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
- Seite 16 2b-3 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
- Seite 17 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi...
- Seite 18 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifi...
- Seite 19 2c-1 Level wallplate. Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. Montaj deliklerini işaretleyin.
- Seite 20 2c-2 2.5" (64mm) 5/16" 5/16" (8mm) (8mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Do not drill into mortar joints. 2.5"...
- Seite 21 2c-4 1b-4 Level wallplate. Install using concrete anchors and wood screws provided. Nivele e instale. 3/8" Mettez à niveau et procédez au montage. (10mm) Waagerecht ausrichten und anbringen. Installeer de schroeven waterpas. Livella e installa. ČEŠ Vyrovnejte a namontujte. Vyrovnajte a namontujte. Nivelar e instalar.
- Seite 22 Use of spacers and washers is optional. B (2) Uso de espaciadores y arandelas opcional. Facultatif utilisation d’entretoises de rondelles. Fakultativ verwendung von abstandhaltern und Waschmaschinen. Facultatief gebruik van tussenringen en ringen. Uso opzionale di distanziatori e rondelle. Voltitelné použití rozpěr distančních podložek. ČEŠ...
- Seite 23 M (4) 2018-03-23 #:146-9022-1...
- Seite 24 Optional: adjustment Opcional: ajuste ± 1/2" Facultatif: réglage (± 12.7mm) Fakultativ: instellung Facultatief: aanpassing Opzionale: regolazionei Volitelné: nastavení ČEŠ Voliteľné: nastavenie Opcional: ajuste İsteğe bağli: ayarı TÜR ± 3/8" (± 9.5mm) 2018-03-23 #:146-9022-1...
- Seite 25 Optional: adjustment Opcional: ajuste Facultatif: réglage Fakultativ: instellung Facultatief: aanpassing Opzionale: regolazionei Volitelné: nastavení ČEŠ Voliteľné: nastavenie Opcional: ajuste İsteğe bağli: ayarı TÜR 2018-03-23 #:146-9022-1...
- Seite 26 L (2) Optional: cable management Opcional: manejo de cables Facultatif: gestion des câbles Fakultativ: Kabelführung Facultatief: kabelbeheer Opzionale: gestione dei cavi Volitelné: vedení kabelů ČEŠ Voliteľné: vedenie káblov Opcional: gestão de cabos İİsteğe bağli: kablo yönetimi TÜR 2018-03-23 #:146-9022-1...
- Seite 27 Optional. Opcional. Facultatif. Fakultativ. Facultatief. Opzionale. Volitelné. ČEŠ Voliteľné. Opcional. İsteğe bağli. TÜR Remove. quite. retirez. entfernen. verwijderen. rimuovere. odstranit. ČEŠ odstrániť. remova. çıkartın. TÜR M (2) Loosen. Afl oje. Desserrez. Lösen. Losdraaien. Allentare. ČEŠ Uvolnit. Uvoľniť. Desaperte. Gevşetin. TÜR 2018-03-23 #:146-9022-1...
- Seite 28 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
- Seite 29 BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.
- Seite 30 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
- Seite 31 BEŞ YILLIK SINIRLI GARANTİ Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları...
- Seite 32 Peerless-AV Peerless-AV Europe Peerless-AV de Mexico 2300 White Oak Circle Unit 3 Watford Interchange, Ave de las Industrias 413 Aurora, IL 60502 Colonial Way, Watford, Herts, Parque Industrial Escobedo Email: tech@peerlessmounts.com WD24 4WP, United Kingdom Escobedo N.L Mexico 66062 Ph: (800) 865-2112...
