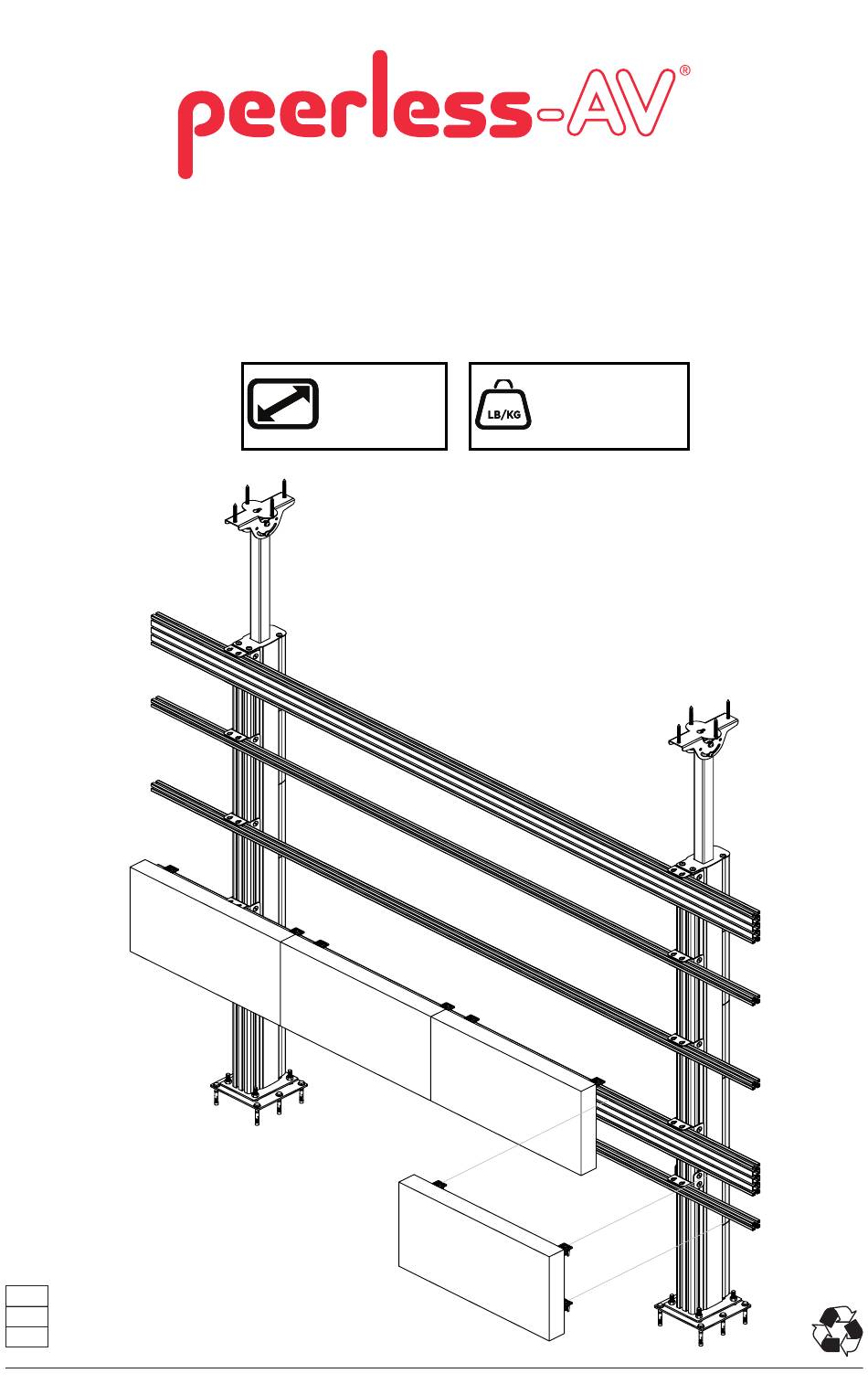

- Seite 1 DS-LEDKFC Kitted+ Floor-to-Ceiling See specific See specific configuration configuration drawing drawing 2024-05-21 #:009-9172-3 (2025-01-08)
- Seite 2 WARNING ENG - This product is designed to be installed on solid concrete. Hardware is included for solid concrete installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Seite 3 Tools Needed for Assembly. Outils nécessaires au montage. Für den Zusammenbau erforderliche Werkzeuge. 3/8" 1/2" (10mm) (12mm) 17mm 3/4" (19mm) 3/8" (10mm) WARNING ADVERTISSEMENT ACHTUNG To properly tighten screws: Tighten until screw head makes contact, then tighten another 1/2 turn. Do not overtighten screws. Pour bien serrer les vis : Serrez jusqu’à...
-
Seite 4: Parts List
Parts (Before beginning, make sure you have all parts shown on the included configuration diagram for your specific configuration). Avant de commencer, assurez-vous que vous disposez de toutes les pièces indiquées sur le schéma de configuration inclus pour votre configuration spécifique) Vergewissern Sie sich, bevor Sie beginnen, dass Sie alle Teile haben, die auf dem beiliegenden Konfigurationsdiagramm für Ihre spezifische Konfiguration gezeigt werden) Parts List... - Seite 5 Extrusion Extrusion Extrusion Joiner Adaptor Adaptor 30x120 30x30 Cable Adjustable Vertical Management Ceiling Plate Extrusion End Cover LED Latch M5 Cup M6/M8 Cup Assembly Washer Washer M5 Flat Head M6 Flat Head M8 Flat Head Screw Screw Screw M10 Socket Adjustable Cap Screws Floor Plate...
- Seite 6 Join any additional vertical extrusion to the top of the main column - see included drawing for details of your specific configuration Fixer les extrusions verticales supplémentaires au sommet de la colonne principale - voir le dessin inclus pour les détails de votre configuration spécifique Verbinden Sie alle zusätzlichen vertikalen Profile mit der Oberseite der Hauptsäule - siehe beiliegende Zeichnung für Details zu Ihrer spezifischen Konfiguration.
- Seite 7 Slide brackets onto vertical column in the order as shown on your configuration drawing Glisser les supports d’extrusion sur la colonne verticale dans l'ordre indiqué sur votre plan de configuration Schieben Sie die Halterungen in der Reihenfolge auf die vertikale Säule, wie auf Ihrer Konfigurationszeichnung angegeben Space the mounting brackets as shown on the configuration drawing and secure in place Espacer les supports d’extrusion comme indiqué...
- Seite 8 Connect horizontal rails as shown on your configuration drawing. For 30x30mm extrusion insert joiner bars in the front and rear channels. Raccorder les extrusions horizontales comme indiqué sur votre plan de configuration. Pour les extrusions de 30x30mm, insérer les coupleurs dans les sillons avant et arrière Verbinden Sie die horizontalen Schienen wie auf Ihrer Konfigurationszeichnung dargestellt.
- Seite 9 Insert horizontal extrusion into mounting brackets on the vertical columns. Align slide blocks with mounting backets and secure in place with bolts from Adaptor Assembly kit. Insérer l'extrusion horizontale dans les supports d’extrusion déjà fixés sur les colonnes verticales. Aligner les coulisseaux avec les supports d’extrusion et les fixer en place avec les vis du kit d'assemblage.
- Seite 10 Adjustable Floor Plate Installation Components Part# Description Qty per Assembly KP-AFP Adjustable Floor Plate Upper Floor Plate Lower Floor Plate M10 Nut Concrete Floor Anchor M8 x 45mm Upper Floor Lower Floor M10 Nut Concrete M8 x 45mm Plate Plate Floor Anchor Note - Ensure square hole in both floor plates is positioned to the rear during installation.
- Seite 11 3/8" (10mm) Drill mounting holes into supporting surface. 76mm (3") minimum 3/8" depth required. (10mm) Percez les trous de montage. Profondeur minimale requise : 76 mm (3"). Bohren Sie die Befestigungslöcher in die tragende Oberfläche. 76 mm 3" (3") Mindesttiefe erforderlich. (76mm) Align Lower floor plate.
- Seite 12 Fix Upper floor plate to the bottom of each extrusion column, with square hole to the rear. Fixer l’embase supérieure au bas de chaque extrusion verticale, avec le trou carré à l'arrière. Befestigen Sie die obere Bodenplatte an der Unterseite jedes vertikalen Profils, mit dem quadratischen Loch nach hinten.
- Seite 13 Level the LED mounting structure by adjusting the M10 nuts above & below 17mm 3/4" (19mm) the Upper floor plate. Tighten to lower, loosen to raise. Ajustez la hauteur des extrusions verticales en modulant les écrous M10 au- dessus et au-dessous de l’embase supérieure. Serrer pour abaisser, desserrer pour élever.
- Seite 14 Adjustable Ceiling Plate Installation Components Part# Description Qty per Assembly KP-ACB Adjustable Ceiling Plate Ceiling Plate Assembly Concrete Anchor 3" Wood Screw M8 x 40mm Ceiling Plate Concrete 3" Wood M8 x 40mm Assembly Anchor Screw Ensuring that the assembly is level vertically extend the ceiling plate to the ceiling and mark the mounting holes Pour s'assurer que le montage est bien à...
- Seite 15 3/8" (10mm) Lower the ceiling plate & drill mounting holes into supporting 3" surface (76mm minimum depth (76mm) required). Percez les trous de fixation dans la surface de support, une profondeur minimale de 3 po (76mm) est requise. 3/8" (10mm) Bohren Sie Montagelöcher in die Montagefläche;...
- Seite 16 3/8" (10mm) Install using wood screws provided. Take care not to overtighten. Fixez les à l'aide des chevilles à béton fournies. Veillez à ne pas trop serrer. Mit den mitgelieferten Betonankern befestigen. Darauf achten, dass sie nicht zu fest angezogen werden.
- Seite 17 Determine the height of the display being mounted and locate that dimension on the front of the spacer. If the display height is above 540mm, add the spacer extension. If the display height is not listed on the spacer, measure the display to set custom spacing. Déterminez la hauteur de l'écran à...
- Seite 18 Move spacer bracket and clamp to the desired display height Déplacer la pince à la dimension de l’écran souhaitée. Abstandshalter und Klemme auf die benötigte Höhe des Cabinets einstellen. Align jaw pins to display height Adjust / Ajuster / Tighten / Serrer / Loosen / Desserrer / Anpassen Aligner les goupilles à...
- Seite 19 Use a laser to ensure that the first row of 120mm extrusion is level and set to the correct position for the desired start height of the screen. (Extrusion start height = Cabinet start height + Cabinet mounting height + 13mm) Utilisez un laser pour vous assurer que la première rangée d'extrusions de 120 mm est de niveau et fixée au bon endroit pour que le mur LED soit installé...
- Seite 20 For the top row adjust the lower section of the upper clamp to the '120' position. Keep the bottom clamp set to the correct cabinet height Pour la rangée supérieure, réglez la section inférieure de la pince supérieure sur la position « 120 ». Maintenez l'attache inférieure réglée à...
- Seite 21 Attach 3 or 4 x LED Latch Assembly to bottom row of cabinets as shown below Fixer 3 ou 4 crochets de fixation LED sur les panneaux LED de la première rangée du bas comme indiqué ci-dessous Befestigen Sie 3 oder 4 LED-Verriegelungen an der unteren Reihe der Schränke wie unten gezeigt M5 x 16mm M6 x 16mm...
- Seite 22 Attach 2 LED Latch Assembly to top corners of all remaining cabinets. Fixer seulement 2 crochets de fixation LED sur tous les autres panneaux LED. Bringen Sie 2 LED-Verriegelungen an den oberen Ecken aller verbleibenden Schränke an. M8 x 16mm M5 x 16mm M6 x 16mm M10 x 16mm...
-
Seite 23: Height Adjustment
10-1 Hook first row of display cabinets onto horizontal extrusion, adjust height to level and join cabinets together using connecting system. Adjust plumb, close latches, then run cables starting from left to right. Accrocher la première rangée de panneaux LED à l'extrusion horizontale du bas, ajuster la hauteur des panneaux LED pour qu’ils soient à... - Seite 24 Run cables, then attach 'push-fit' cable management covers to the rear of vertical extrusions. Faire passer les câbles, puis clipser les cache-câbles "push-fit" à l'arrière des profilés verticaux. Verlegen Sie die Kabel und befestigen Sie dann die Abdeckungen für das Kabelmanagement an der Rückseite der vertikale Profile.
- Seite 25 (from date of the original installation of the product). At its option, Peerless-AV will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.
- Seite 26 This page intentionally left blank. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. 2024-05-21 #:009-9172-3 (2025-01-08)
- Seite 27 This page intentionally left blank. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. 2024-05-21 #:009-9172-3 (2025-01-08)
- Seite 28 Peerless-AV Sub-Structure Series This component is a constituent of a wider series of parts that can be combined to create multiple different configurations to suit a wide range of applications and settings. From mobile trolley solutions to fixed floor-to-wall installations, the components in this range can be simply and intuitively amalgamated to generate a dedicated solution for your next project.
