RX1 - Steckplatz für den ersten Empfänger über EX Bus oder PPM
RX2 - Steckplatz für den zweiten (Backup-) Empfänger über EX
Bus oder PPM
BATT1 - Anschluß für die Stromversorgung der Central Box und
der gesamten Empfangsanlage
7
8 channel servo interface

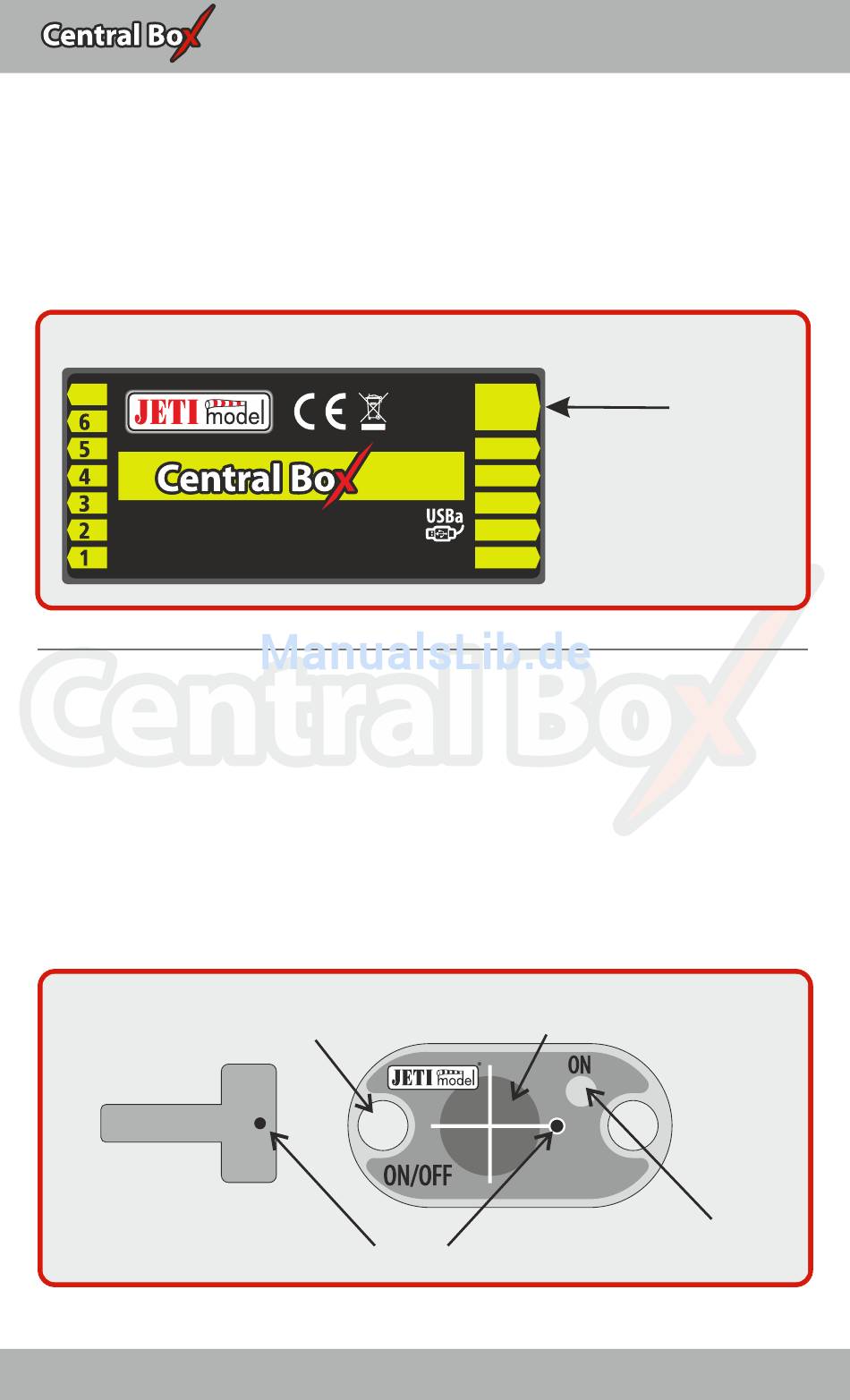

Fig. 2: Central Box 100 Beschreibung

2.3 Magnetischer EIN/AUS-Geber

(nur Central Box 200)
Der magnetische EIN/AUS-Geber schaltet die Central Box EIN oder
AUS und wird mit dem Steckplatz "Switch" verbunden. Da
mitgelieferte Magnetschlüssel kodiert ist, ist es notwendig den
Schlüssel in der korrekten Position auf die Grundplatte des EIN/AUS
Gebers aufzusetzen. Dazu finden Sie auf dem Aluträger des
Magneten und der Grundplatte eine runde Markierung (Punkt im
Fig. 3: Beschreibung magnetischer EIN/AUS-Geber und Schlüssel
100
100
Montageöffnungen
Schlüsselmarke

Eingangsspannung

input
BATT
voltage
4-14V
Rx 1
Rx 2
Ext.
Out/In
8
Zielmarkierung
7 DE
DE
Led
Eingeschaltet
