RC Switch
Eingangsspannung

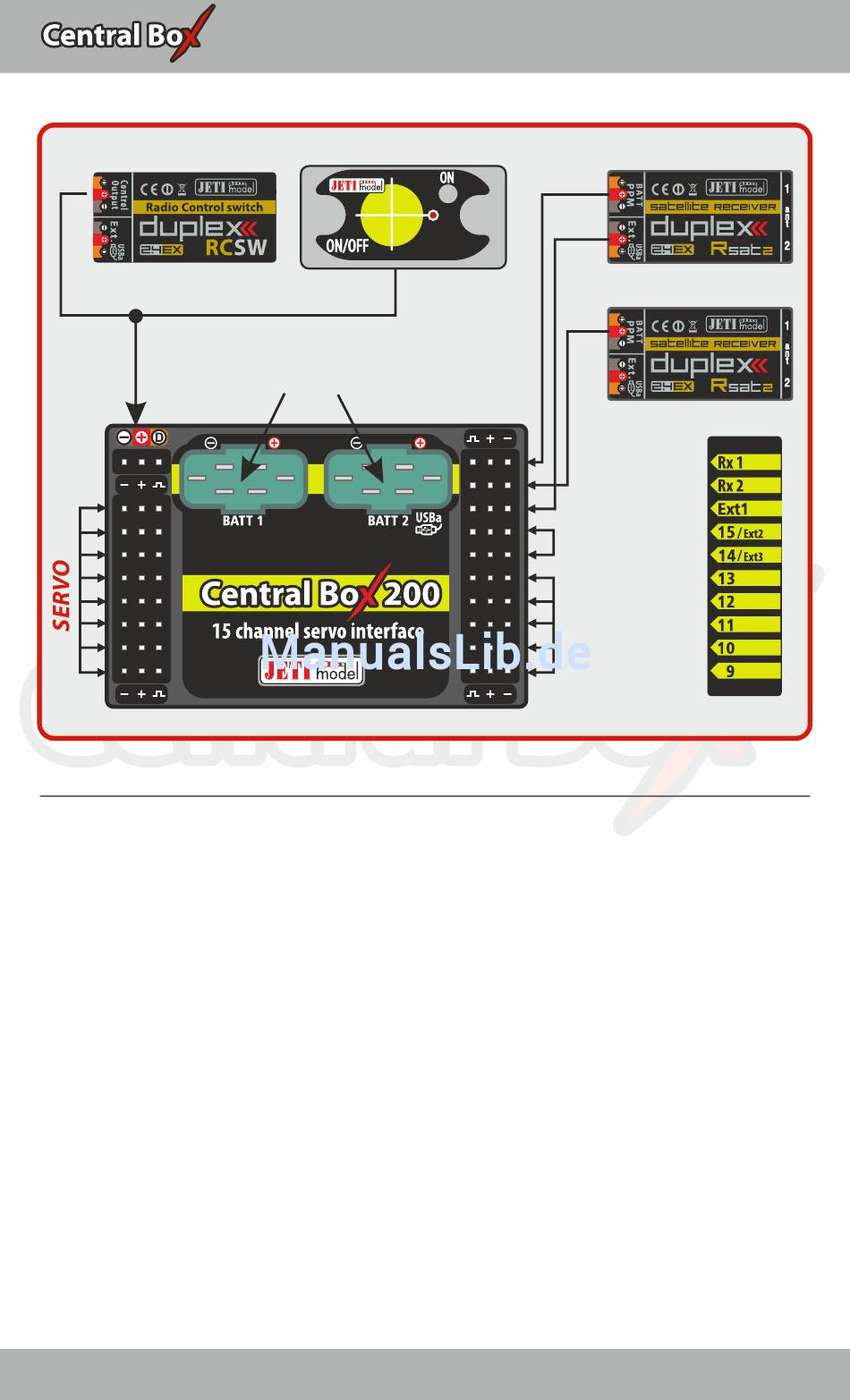

Fig. 10: Blockschaltbild der Central Box 200 Verbindungen - PPM Variante
3.5 Verbindung Central Box – Empfänger in der EX
Bus Variante
Über die Steckplätze Rx1 und Rx2 werden die Empfänger mit der
Central Box verbunden. Der Ext1 ist der Anschluss für die
Telemetriesensoren und kann auch als EX Bus Ausgang
konfiguriert werden. Die Telemetriedaten von der Central Box zum
Empfänger werden über den EX Bus Anschluss des Empfänger
übertragen.
Bei der Central Box 200 können die Steckplätze 14 und 15 als
Servoausgänge, Telemetriesensorenanschlüsse oder EX Bus
Ausgänge (für z.B. weitere nachgeschaltete Central Boxen oder
EXBus-fähige Sensoren...) konfiguriert werden. Wird die Central Box
mit einen JETI Duplex DS oder DC Sender betrieben, empfehlen wir
den Betrieb der beiden Empfänger im "Zwei-Wege HF-Mode" des
Magnetischen Schlüssels
input voltage
4-14V
15 DE
Rsat2 (Rx1)
PPM
Ext.
Rsat2 (Rx2)
PPM
SERVO/Sensor
SERVO
DE
