3.4 Verbindung Central Box – Empfänger in der
PPM Variante
Die Empfänger können über die Rx1 and Rx2 Eingänge mit der
Central Box verbunden werden.
Der Ext1 ist für die Ausgabe der Telemetriedaten von der Central
Box vorgegeben. Sie können so die volle Telemetrie der Central Box
und zusätzlicher 2 Sensoren zusammen mit den JETI Duplex
2,4Ghz EX Systems nutzen. Verbinden Sie dazu den Ext1 Anschluss
mit dem Ext. Steckplatz des Duplex EX Empfängers.
Die Anschlüsse 14 and 15 können als Servoausgang oder als
Eingang für zusätzliche Sensoren dienen. ( nur Central Box 200).
Alle Einstellungen der Central Box können mit der JETIBOX (mit
direkter Kabelverbindung zur Central Box), oder auch drahtlos
über das JETI Duplex System (JETIBOX am Sendemodul oder
JETIBOX-Nachbildung im DC/DS Sender) vorgenommen werden.
7

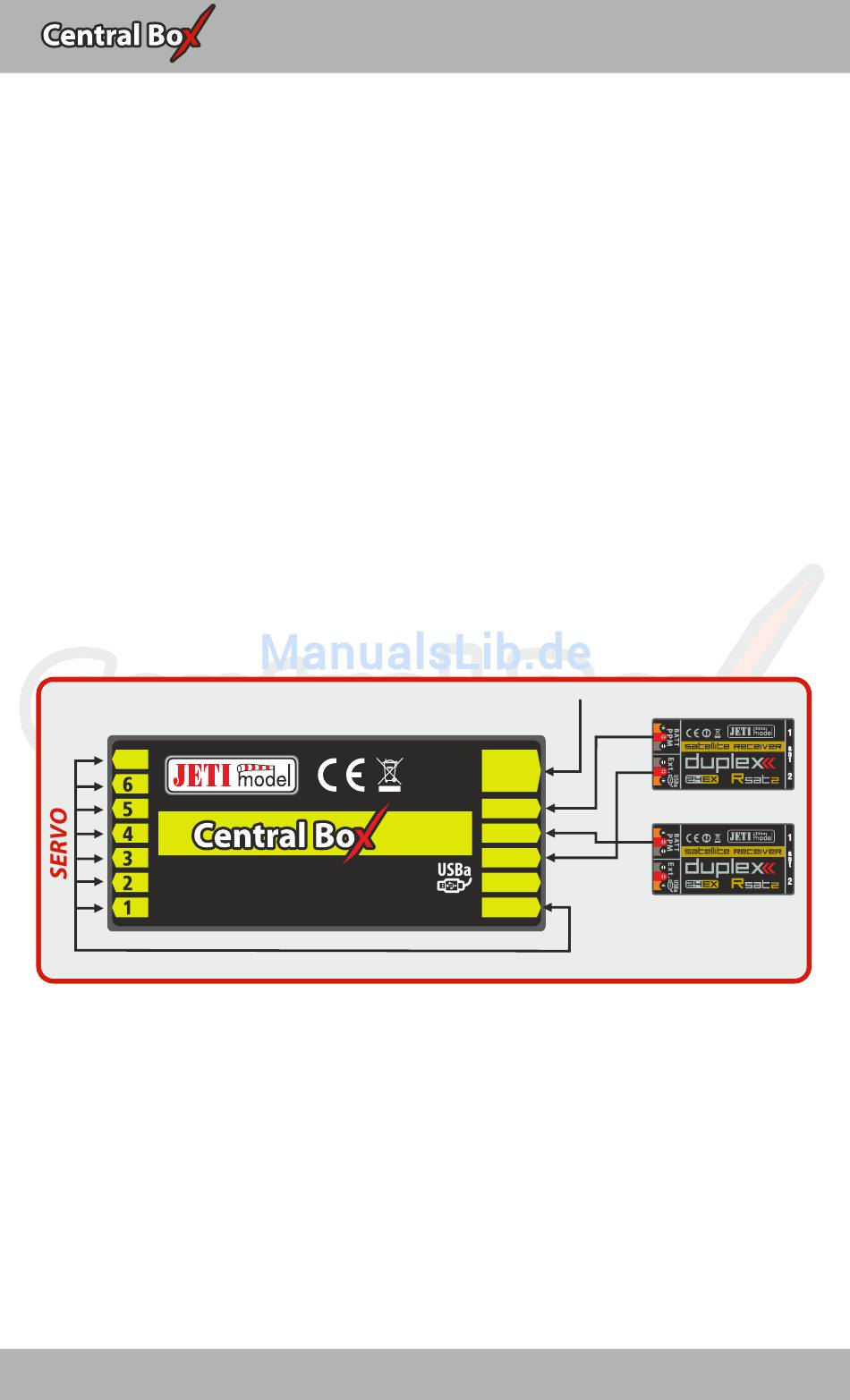

Fig. 9: Blockschaltbild der Central Box 100 Verbindungen - PPM Variante
Eingangsspannung
8 channel servo interface
input
BATT
voltage
4-14V
Rx 1
100
100
Rx 2
Ext.
Out/In
8
14 DE
DE
Rsat2 (Rx1)
PPM
Ext.
Rsat2 (Rx2)
PPM
