JETI model Central Box 200 Bedienungsanleitung Seite 20

In Bild 16 ist die Schaltung zusammen mit einer externen
Stromversorgung zu sehen. Hier wird der Minuspol (Masse)
miteinander verbunden.
Umax. 45V

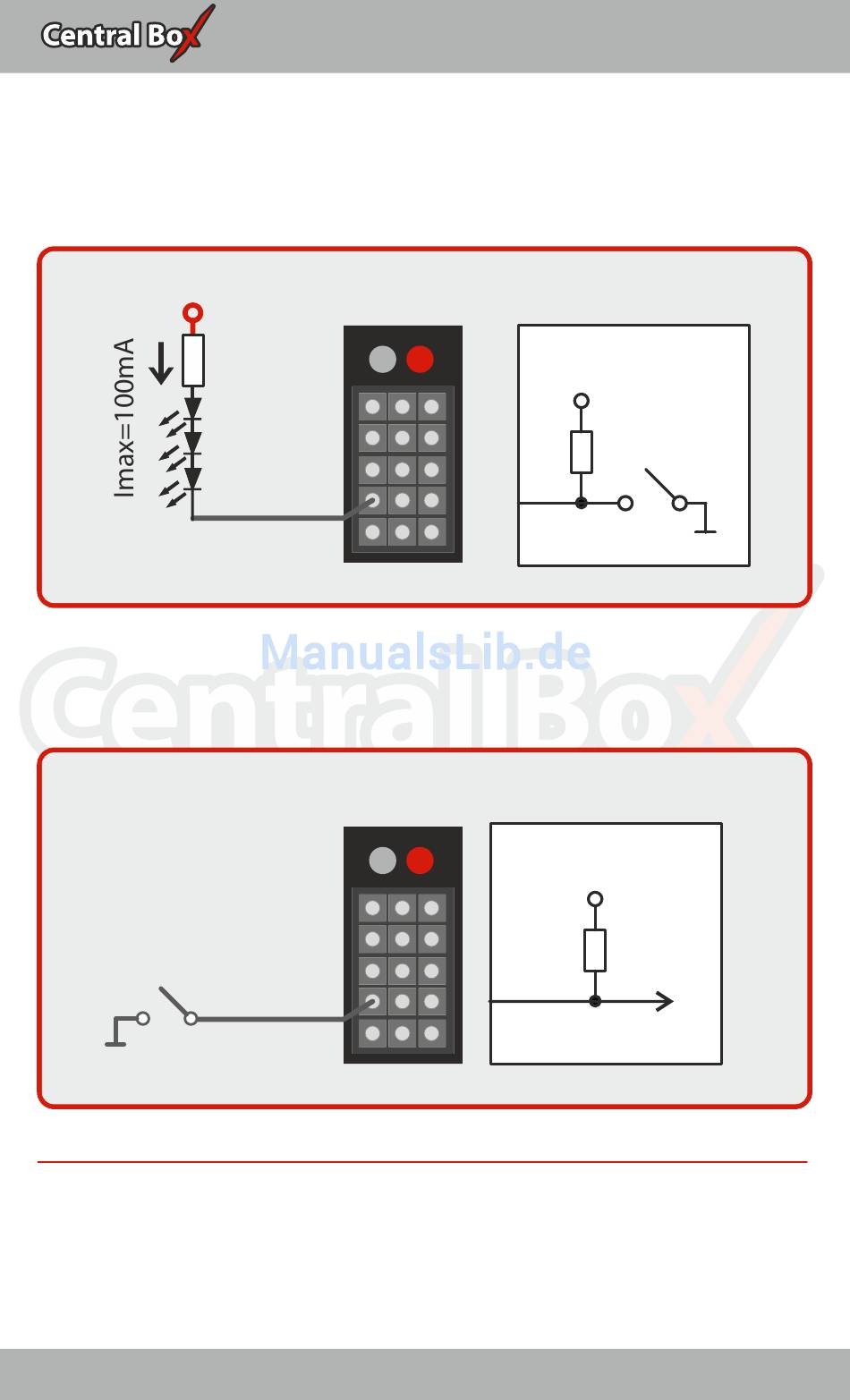

Fig. 16 Configuration of pin OUT/IN as OUTPUT
Bild 17 zeigt die Beschaltung des Steckplatzen im "log. Input
Modus"
Fig. 17 Configuration of pin OUT/IN as INPUT
OUTPUT
Rx1
Rx2
Ext.
OUT/IN
8
+ -
S
INPUT
Rx1
Rx2
Ext.
OUT/IN
8
+ -
S
19 DE
Internal wiring
OUT/IN
+
Typ.
W
40k
S
Internal wiring
OUT/IN
+
Typ.
W
40k
S
DE
