3.6 Alternative Funktionen - logischer Eingang
Der logische Eingang ist sehr hilfreich um bestimmte
Betriebszustände des Modells am Sender der DS/DC Reihe zu
signalisieren. Dazu werden keine weiteren Sensoren benötigt.
Beispiel: an einem Arm eines Klapptriebwerkes wird ein
Endanschlagstaster montiert. Wird der Triebwerksarm nun
ausgefahren und liegt an diesem Schalter an, meldet der Sender
das korrekte Ausfahren akustisch durch eine Sprachausgabe.
D i e s e k a n n u n t e r " e r w e i t e r t e E i n s t e l l u n g e n >
Sprachausgabe/Ereignis" dem logischen Eingang zugeordnet
werden. Hierbei entspricht log.1 dem offenen Schalter und log. 0
dem geschlossenen Schalter. Hier niemals eine Spannung anlegen!

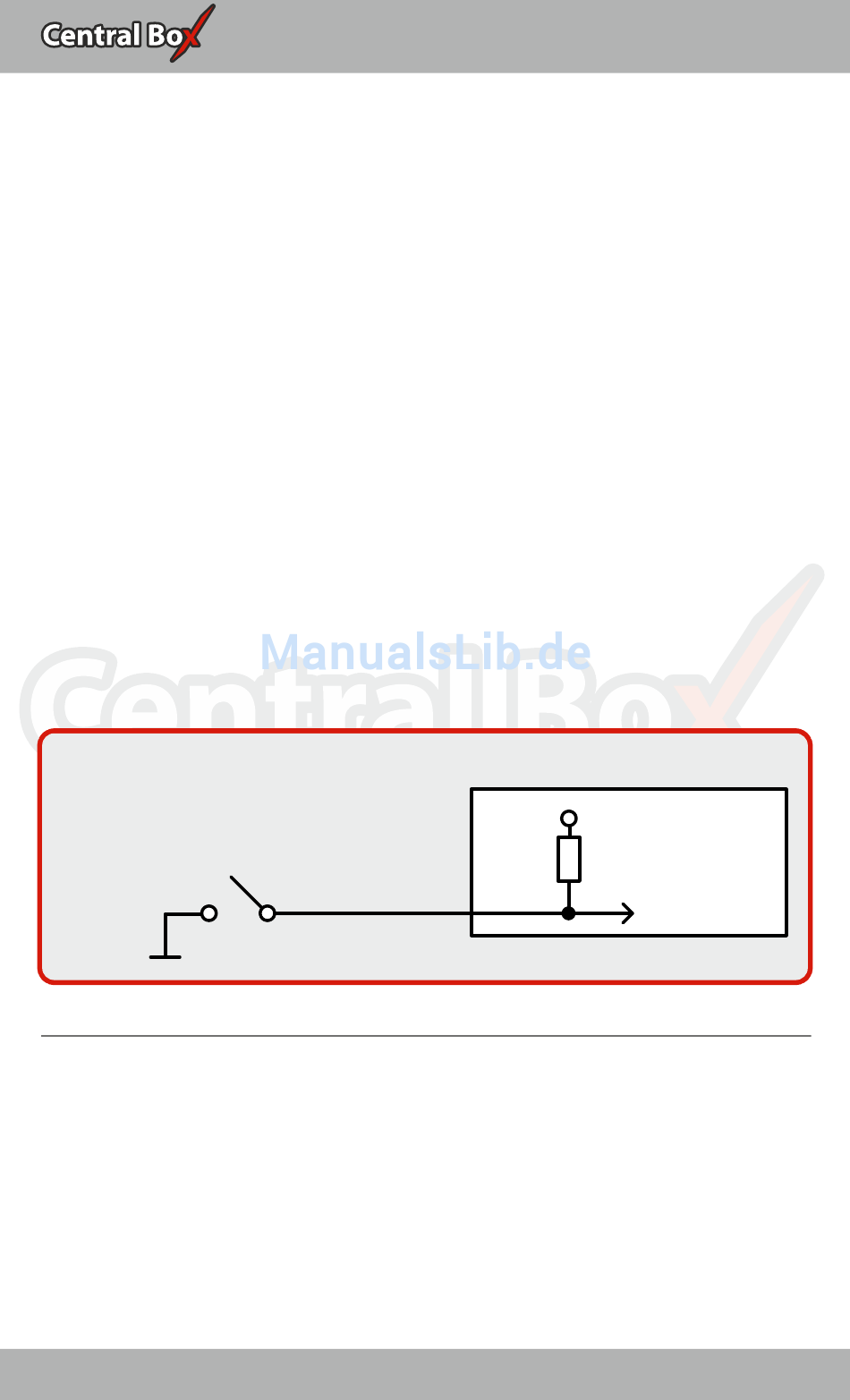

Der Taster verbindet nur den Minuspol der Steckplatzes mit dem
Signal-Pin = log.0. Ist der Taster offen wird der logische Zustand 1
signalisiert (PullUp Widerstände sind eingebaut).
Central Box
+
Typ.
Contact, end switch
40kW
1
Fig. 13
3.7 Alternative Funktionen - logischer Ausgang
Im Modus "digitaler Ausgang" werden auf diesem Steckplatz nur
log.1 oder log.0 ausgegeben. Es werden keine Servosignale
generiert! Abhängig von der (z.B. Schalterstellungen am Sender)
Signalimpulslänge für diesen Kanal wird der logische Pegel
ausgegeben. Liegt der "Servoweg" auf diesem Kanal unter 0% (in
der Regel unter 1,5ms Impulslänge) gibt der logische Ausgang für
