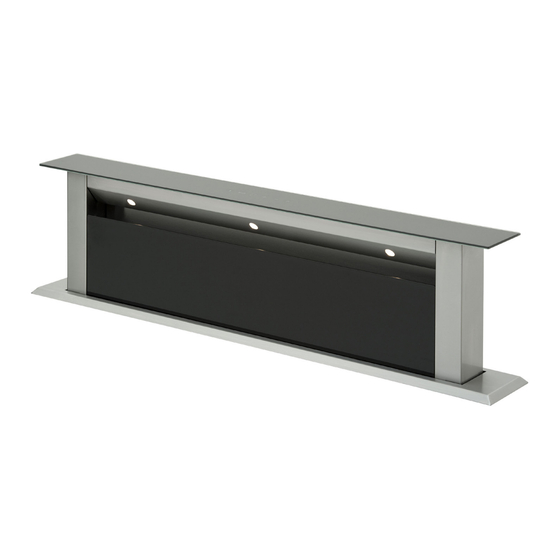

- Seite 1 Dunstabzugshauben Apollo Intern Premium Bedienungs- und Montageanleitung Für die Ausführungen: APIT 614 S (Breite: 60 cm) APIT 914 S (Breite: 90 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3410.01/ 2014.02...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage .................. -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Abdeck- und Bedienblende 2 Beleuchtung 3 Liftgehäuse 4 Randabsaugungs-Platte abnehmbar, dahinter 2 Metallfettfilter 5 Abdeckrahmen 6 Haubengehäuse 7 Motorbox 8 Netzstecker 9 Elektronik-Box 10 Fensterkippschalter-Box (nur für Umluftbetrieb) 11 Aktivkohlefilter-Box (nur bei Umluftbetrieb) -
Seite 5: Technische Daten
Technische Daten Modellname: APOLLO INTERN PREMIUM Netzanschluss: 220-240 V~50 Hz Beleuchtung: Power-LED - 60 cm Variante - 90 cm Variante Motorleistung: 355 W Nennleistung: - 60 cm Variante 361 W - 90 cm Variante 362 W Absicherung: 10 A Maße Auszug (BxHxT):... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. -
Seite 10: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage Die Dunstabzugshaube wird in der Arbeits- platte oberhalb des Kochfeldes eingesetzt. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. -
Seite 11: Montageabbildungen
2 Auspacken und Montage 2.3.3 Montageabbildungen Abb. M1 Abb. M2a Abb. M2b Abb. M3... -
Seite 12: Gerätemaße
2 Auspacken und Montage 2.3.4 Gerätemaße 580, 880 560, 860 458, 758 460, 660 480, 780... -
Seite 13: Vorbereitungen Zur Hauben Montage
2 Auspacken und Montage 2.3.5 Vorbereitungen zur Hauben- - Mit der Montageschablone die Ausschnitt- montage größe auf die Arbeitsplatte an die wünschte Stelle oberhalb des Kochfeldes übertragen. 1. Ausschnitt in der Arbeitsplatte Die Ausschnittmaße sind: Apollo Intern 600 (APIT 614 S) 500x100 mm Apollo Intern 900 (APIT 914 S) 800x100 mm - Sie können die Abluft von allen Richtungen 2. -
Seite 14: Montage Der Dunstabzugs Haube
2 Auspacken und Montage 2.3.6 Montage der Dunstabzugs- 1. Ausschnitt in die Arbeitsplatte einbringen. haube Abstand zwischen Kochfeld-Rand und Hau- ben-Rand max. 20 mm (s. Abb. M1 und Seite 12). 2. Haubengehäuse montieren ACHTUNG! Das Haubengehäuse in den Ausschnitt ein- schieben bis Sie den Einbaurahmen vorsichtig Defekte Dunstabzugshaube nicht auf der Arbeitsplatte auflegen können (Abb. -
Seite 15: Fensterkippschalter
2 Auspacken und Montage Beim Einbau den Abstand der Frontplatte zur Box stufenlos von 0 bis 20 mm einstellen (für Sockelleisten in unterschiedlicher Stärke). Dazu in der Box die Magnete heraus-, bzw. hi- neindrehen. 2.3.8 Fensterkippschalter Auf der Elektronik-Box ist in einer kleinen schwarzen Box eine Lüsterklemme mit ein- gesetzter Kabelbrücke installiert ( Abb. -
Seite 16: Bedienung Der Dunstabzugshaube
3 Bedienung Abb. 5: Bedienblende Touch Control Die Haube befindet sich im STANDBY-Modus sobald sie mit Strom versorgt wird. In diesem Zustand erfolgt im Display keine Anzeige. Lift herausfahren 3.1. Lift bedienen Durch Berühren der Taste oder fährt der Lift hoch. Info: Solange der Lift geringer als 20 cm aus- gefahren ist, wird im Display nach Berühren der Taste eine „0“... -
Seite 17: Motor Ein- / Ausschalten Und Leistungsstufen Anpassen
3 Bedienung Sicherheitsfunktion beim Sollte ein Hindernis dem Lift beim Herabfah- Herabfahren des Lifts: ren im Weg stehen, z.B. Topf, Geschirr, Hand, etc., wird die Bewegung bei Aufstoßen der Abdeckplatte auf das Hindernis gestoppt und der Lift fährt anschließend wieder hoch. 3.2. -
Seite 18: Licht An- Und Ausschalten
3 Bedienung 3.4. Licht an- und ausschalten Licht anstellen, wenn der Lift ausgefahren Durch Berühren der Taste stellen Sie die Beleuchtung ein oder aus. Info: Der Lift muss mind. 20 cm Höhe ausge- fahren sein. Licht anstellen, wenn der Lift ganz unten ist Durch Berühren der Taste fährt der Lift nach oben und nach 20 cm Höhe schaltet sich das... -
Seite 19: Haubensteuerung Mit Fernbedienung
3 Bedienung 3a Haubensteuerung mit Die Haube befindet sich im STANDBY-Modus Fernbedienung sobald sie mit Strom versorgt wird. In diesem Zustand erfolgt im Display keine Anzeige. 3a.1 Lift bedienen Lift herausfahren Durch Drücken der Taste geht der Lift nach oben. Nach 20 cm Lifthöhe geht das Licht an; kein Motor. -
Seite 20: 3A.2 Motor Bedienen
3 Bedienung 3a.2 Motor bedienen Motor ein- / ausschalten und ändern der Leistungsstufen Jedes einfache Drücken der Taste schal- tet zuerst den Motor an und erhöht dann die Laufstufe jeweils um eine Stufe bis max. Stufe 4 erreicht wird. Im Display wird jeweils die gewählte Laufstufe angezeigt. -
Seite 21: 3A.4 Licht An- Und Ausschalten
3 Bedienung 3a.4 Licht an- und ausschalten Licht anstellen, wenn der Lift ausgefahren Durch Drücken der Taste stellen Sie die Beleuchtung ein oder aus. Info: Der Lift muss mind. 20 cm ausgefahren sein. Licht anstellen, wenn der Lift ganz unten Durch Drücken der Taste fährt der Lift nach oben und nach 20 cm Höhe schaltet sich das... -
Seite 22: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 23: Metallfettfilter Reinigen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3. Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 24: Metallfettfilter Entnehmen, Einsetzen Und Reinigen
4 Wartung - Randabsaugungsplatte oben nach vorn 4.4 Metallfettfilter entnehmen und ziehen und so aus der Arretierung lösen. Da- einsetzen durch schaltet sich die Haube sofort stromlos Abb. 7a). Die Randabsaugungsplatte nach oben herausnehmen. Zum Abnehmen der Fettfilter ( Abb. 7b) jeweils den Clip nach oben drücken und den Filter nach vorn / unten herausnehmen. -
Seite 25: Umluftbetrieb Mit Aktivkohlefilter-Pad Afp 711 Und Umluft-Box
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- brauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der... -
Seite 26: Kohlefilter-Pad Waschen
4 Wartung 4.5.2 Kohlefilter-Pad waschen Das Aktivkohlefilter-Pad ist 3x waschbar. Die Einsatzzeit bei normalem Kochverhaltens ist 3-4 Monate, bei häufigem Kochen 2-3 Mona- te, dann muss es gewaschen, bzw. ausge- tauscht werden mit einem neuen Filter-Pad. Es kann per Hand oder in einem Geschirr- spüler bei einem Normalprogramm bis max. -
Seite 27: Leuchtmittel Wechseln
4 Wartung 4.7 Leuchtmittel wechseln WARNUNG! Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leucht- mittel Stromzufuhr unterbrechen. Austausch des defekten Power-LED: Dazu: Die eingebauten Power-LED sind sehr zuver- lässige und langlebige Leuchtmittel. Sollte trotzdem ein Defekt an der Beleuchtung Abb. -
Seite 28: Störungen/Ursachen/Lösungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht Leistungsverlust / • Verschmutzter Metallfettfilter Metallfettfilter reinigen erhöhtes •... -
Seite 29: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010... -
Seite 30: Garantie / Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 31: Konformitätserklärung Im Sinne Der Emv-Richtlinie
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri ve Ticaret A.Ş. Organize Sanayi Bölgesi Merzifon - Amasya / Türkei...
