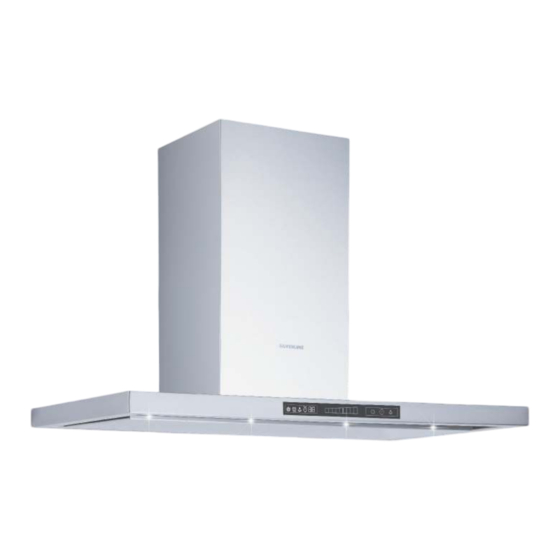

- Seite 1 Dunstabzugshauben Leonis Premium Bedienungs- und Montageanleitung Für die Ausführungen: LOW 820 E (Breite: 80cm) LOW 920 E (Breite: 90cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3327.05.02 / 2018-07...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube Technische Daten Sicherheitshinweise 1.1 Bedienungsanleitung 1.2 Verwendete Hinweise 1.3 Kinder, besondere Personen 1.4 Bestimmungsge mäße Verwendung 1.5 Feuergefahr 1.6 Betrieb mit raumluftabhängiger Feuerstätte 1.7 Stromversorgung 1.8 Defektes Gerät Auspacken und Montage 2.1 Auspacken 2.2 Montage und Elektroanschluss 2.2.1 Bauliche Vorausset zungen des Abluftkanals 2.3.2 Allgemeines zur Montage 2.3.3 Montageskizze und -teile... -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Netzstecker 2 Luftschlitze für den Umluftbetrieb 3 Teleskopschacht 4 Grundschacht 5 Bedieneinheit 6 Beleuchtung 7 Haubenkörper 8 Randabsaugungsplatte, dahinter Metallfettfilter... -
Seite 5: Technische Daten
Technische Daten Modellname: LEONIS PREMIUM Netzanschluss: 220-240 V~50 Hz Beleuchtung: Power-LED Motorleistung: 275 W Nennleistung: 282 W Maße (BxT): - 80 cm Variante 798 x 500 mm - 90 cm Variante 898 x 500 mm Höhe von-bis: - bei Umluft 778 - 1012 mm - bei Abluft 632 - 1012 mm Gewicht: - 80 cm Variante... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. Bei falschem Betrieb der Dunstabzugshaube kann es zu Verbren- nungen kommen. -Wartungs- und Reinigungshinweise korrekt einhalten ( 4.6 Wartungsintervalle). -
Seite 9: Betrieb Mit Raumluftabhängiger Feuerstätte
1 Sicherheitshinweise 1.6 Betrieb mit raumluftab- WARNUNG! hängiger Feuerstätte Lebens- und Vergiftungsgefahr. Bei gleich- zeitiger Nutzung der Dunstabzugshaube im Abluftbetrieb und dem Betrieb von raum- luftabhängigen Feuerstellen (z.B. holz- oder kohlebetriebene Heizeinrichtungen oder Öfen mit Kaminen, o.ä.) entzieht die Dunstabzugs- haube der Küche und den benachbarten Räumen Raumluft. -
Seite 10: Stromversorgung
1 Sicherheitshinweise 1.7 Stromversorgung WARNUNG! Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Ver- letzungen kommen. Sicherheitshinweise beachten. 1.8 Defektes Gerät ACHTUNG! Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen ( Kundendienst). -
Seite 11: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. Vor der Montage die Montage- anleitung vollständig durchlesen. - Seite 12 2 Auspacken und Montage HINWEIS! Bei Anschluss an einen Abluftkanal/ Mauerkasten mit einem Ø von 125 mm, Reduzierstück benutzen. Abluftleistung ver- ringert sich, Laufgeräusche können verstärkt werden. Bei Anschluss an einen Abluftkanal/ Mauerkasten mit einem Ø unter 125 mm entfällt die Garantie auf die Gerätefunktion. HINWEIS! Geringste Betriebsgeräusche der Dunstab- zugshaube erhält man bei Verwendung von...
-
Seite 13: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen). -
Seite 14: Montageskizze Und -Teile
2 Auspacken und Montage 2.3.3 Montageskizze und -teile Abb. 2: Montageskizze 1 Dunstabzugshaube 2 Grundschacht 3 Teleskopschacht 4 Schachtmontagebügel 5 Montagewinkel an Motorbox... -
Seite 15: Montage Abluftstutzen
2 Auspacken und Montage 1 Haubenkörper 2.3.4 Montage Abluftstutzen 2 Motorbox 3 Abluftstutzen der Haube 4 Montagewinkel 5 Reduzierstück Sollten Sie diese Haube mit einem Abluft- kanal mit Ø 125 mm betreiben, können Sie das Reduzierstück Ø 150 mm auf Ø 125 mm aufsetzen und fest aufschieben. Abb. 3: Abluftstutzen-Teile Dazu: - Montageschablone in der ausgewählten 2.3.2 ACHTUNG! Max. und min. - Seite 16 2 Auspacken und Montage - Den Haubenkörper an die Wand über den Wandmontagebügel einhängen und ca. 2 cm herunter rutschen lassen. - In die Waagrechte feinjustieren können Sie den Haubenkörper von oben. Sie finden 2 Löcher in der Haubenoberplatte nahe der Wand. Hierdurch erreichen Sie leicht die Justierschrauben. Damit können Sie durch Drehen dieser Justierschrauben jede Seite nach Bedarf höhenjustieren.
-
Seite 17: Montage Des Schachtes
2 Auspacken und Montage Grund- und Teleskopschacht ( Abb. 2 2.3.6 Montage des Schachtes S.14) werden nun montiert. Dazu: - Schachtmontagebügel mittig zur Dunstabzugshaube direkt unterhalb der Decke auf der Wand anhalten oder ver- messen und Haltepunkte E und F an- zeichnen. -
Seite 18: Verschluss Der Frontplatte Einstellen
2 Auspacken und Montage Die Frontplatte Ihrer Kopffrei-Dunstabzugshau- 2.3.7 Verschluss der Frontplatte einstellen be wird mit 2 Schnappern, welche am Gerät befestigt sind, gehalten. Ein System mit Kugel und Feder, deren Spannung mit 2 Schrauben je Schnapper eingestellt werden kann. Sollte die Frontplatte Ihrer Haube nicht, oder nicht ganz beim Zudrücken geschlossen blei- ben, regulieren Sie mit einem Schraubendre- her die Spannung der Schnapper nach. -
Seite 19: Bedienung
3 Bedienung Slider-Touch-Control Schaltfläche Symbole der Funktionen Slider-Control-Fläche Touch-Control-Bedienfelder Motor Fettfilter Nachlauf- Beleuch- Laufstufe Bedienung Nachlauf- Beleuch- waschen Automatik tung Timer Automatik tung Die Symbole zeigen Ihnen die eingeschaltenen Funktionen an. Auf der Slider-Control-Fläche erhöhen oder verringern Sie die Funktionen Leistungs- stufen, Zeiten der Nachlaufautomatik und von Wecker/Eieruhr. Auf den Touch-Control-Bedienfeldern starten Sie die entsprechenden Funktionen. -
Seite 20: Fernbedienung
3 Bedienung 3.2.2 Fernbedienung Die Symole entsprechen den Symbolen an der Bedienfläche der Haube Haube ein- oder ausschalten oder Laufstufe mit + oder - verstellen Licht ein- oder ausschalten Nachlaufautomatik 15 Minuten einstellen Dazu: Taste einige Sekunden lang drücken. Nachlaufautomatik 15 Minuten Die Nachlaufautomatik ermöglicht, dass Abb. -
Seite 21: Eieruhr / Wecker
3 Bedienung Mit der Funktion Eieruhr/Wecker werden Sie 3.2.4 Eieruhr / Wecker am Ende der eingestellten Zeit durch einen Warnton erinnert. - durch Berühren des Bedienfeldes für eini- ge Sekunden stellen Sie die Funktion Eieruhr/ Wecker ein. Rechts neben den Symbolen sind 2 Digital- zahlen-Felder. Hier leuchtet jetzt eine 5 auf. Dies bedeutet, daß... -
Seite 22: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion und Leistungsfähigkeit zu gewährleisten. -
Seite 23: Metallfettfilter Reinigen
Für die Pflege von Edelstahloberflächen eig- Edelstahloberflächen nen sich spezielle Edelstahl-Pflegemittel Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3 Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. HINWEIS! Metallfettfilter ist von außen nicht sichtbar, er ist durch die Randabsaugungsplatte ver- deckt. -
Seite 24: Metallfettfilter Abnehmen Und Einsetzen
4 Wartung - Randabsaugungsplatte aus der Arretierung 4.4 Metallfettfilter abnehmen und lösen und nach unten klappen (rückseitige einsetzen Scharniere verhindern ein Herausfallen) Abb. 10). - Griffleiste des Metallfettfilters nach unten drücken ( Abb. 11). - Metallfettfilter nach vorn entnehmen. - Zum Wiedereinsetzen den trockenen Me- tallfettfilter unten mit den Laschen einsetzen, Griffleiste drücken, Filter nach oben in den Rahmen einsetzen und Griffleiste loslassen, damit der Filter in den Rahmen einrastet Abb. 11). HINWEIS! Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Koch- Abb.10: Randabsaugungsplatte aufklappen... -
Seite 25: Betrieb Der Haube Mit Umluft U-Start-Set 600
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewe- bes vom Metallfettfilter kommen. Zur Reini- gung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. HINWEIS! Reinigungsanzeige “Wash Filter” ( Abb. 9) muss manuell gelöscht werden. Dazu: - Gebläsemotor und Beleuchtung ausschal- ten. - Bedienfeld ( Abb. 5) für ca. 5 Sek. gedrückt halten, das Symbol “Wash Filter”... -
Seite 26: Kohlefilterpad Afp 600 Waschen, Austauschen
4 Wartung 4.5.2 Kohlefilterpad AFP 600 Die Einsatzzeit des Filterpads ist 2-4 Monate. Zum Herausnehmen des Filterpads am Ende waschen, austauschen der Einsatzzeit und zum Einsetzen gehen Sie wie bei 4.5.1 beschrieben vor. Das Aktivkohlefilter-Pad ist 3x waschbar. Die Einsatzzeit bei normalem Kochverhaltens ist 3-4 Monate, bei häufigem Kochen 2-3 Mona- te, dann muss es gewaschen, bzw. -
Seite 27: Wartungsintervalle
4 Wartung 4.6 Wartungsintervalle Zeit Arbeiten Metallfettfilter reinigen Metallfettfilter waschen alle 1 - 2 Wochen oder bei Verfärbungen durch aufgenom- 4.4) menes Fett Aktivkohlefilter-Pads ca. alle 3 Monate, bei nachlas- AFP reinigen oder aus- AFP 600 sender Leistung oder lauterem tauschen ( 4.5) Laufgeräusch VORSICHT! - Seite 28 4 Wartung Leuchtmittel wechseln Austausch des defekten Power-LED: Dazu: Die eingebauten Power-LED sind sehr zuver- lässige und langlebige Leuchtmittel. Sollte trotzdem ein Defekt an der Beleuchtung auftreten, erhalten Sie über den Kundendienst 7 Garantie) Ersatz-Leuchtmittel und Infor- mationen über den Austausch. Abb. 12: Power-LED austauschen...
-
Seite 29: Störungen/Ursachen/Lösungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugshaube Stromversorgung an- Stromversorgung nicht funktioniert nicht schließen angeschlossen • Verschmutzter Metallfettfilter Metallfettfilter reinigen Leistungsverlust / • Verschmutztes Aktivkohlefil- erhöhtes 4.3) Aktivkohlefilter-Pad wa- Betriebsgeräusch ter-Pad (nur im Umluftbetrieb) •... -
Seite 30: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 U-Start 600 zum Umbau der Ablufthaube siehe oben oder Fachhandel... -
Seite 31: Garantie Und Kundendienst
7 Garantie und Kundendienst Wir übernehmen für das von uns vertriebene Gerät eine 7.1 Garantiebedingungen Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. Ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch zurückzuführen sind sowie Fehler und Folgeschäden, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung verursacht wurden. -
Seite 32: Konformitätserklärung Im Sinne Der Emv-Richtlinie
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie SILVERLINE Küchengeräte und Handel GmbH Inverkehrbringer in die EU: Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 E-Mail: info@silverline24.de SILVERLINE Edüstri A.Ş. Hersteller: Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10 Topkapi - Istanbul / Türkei...
