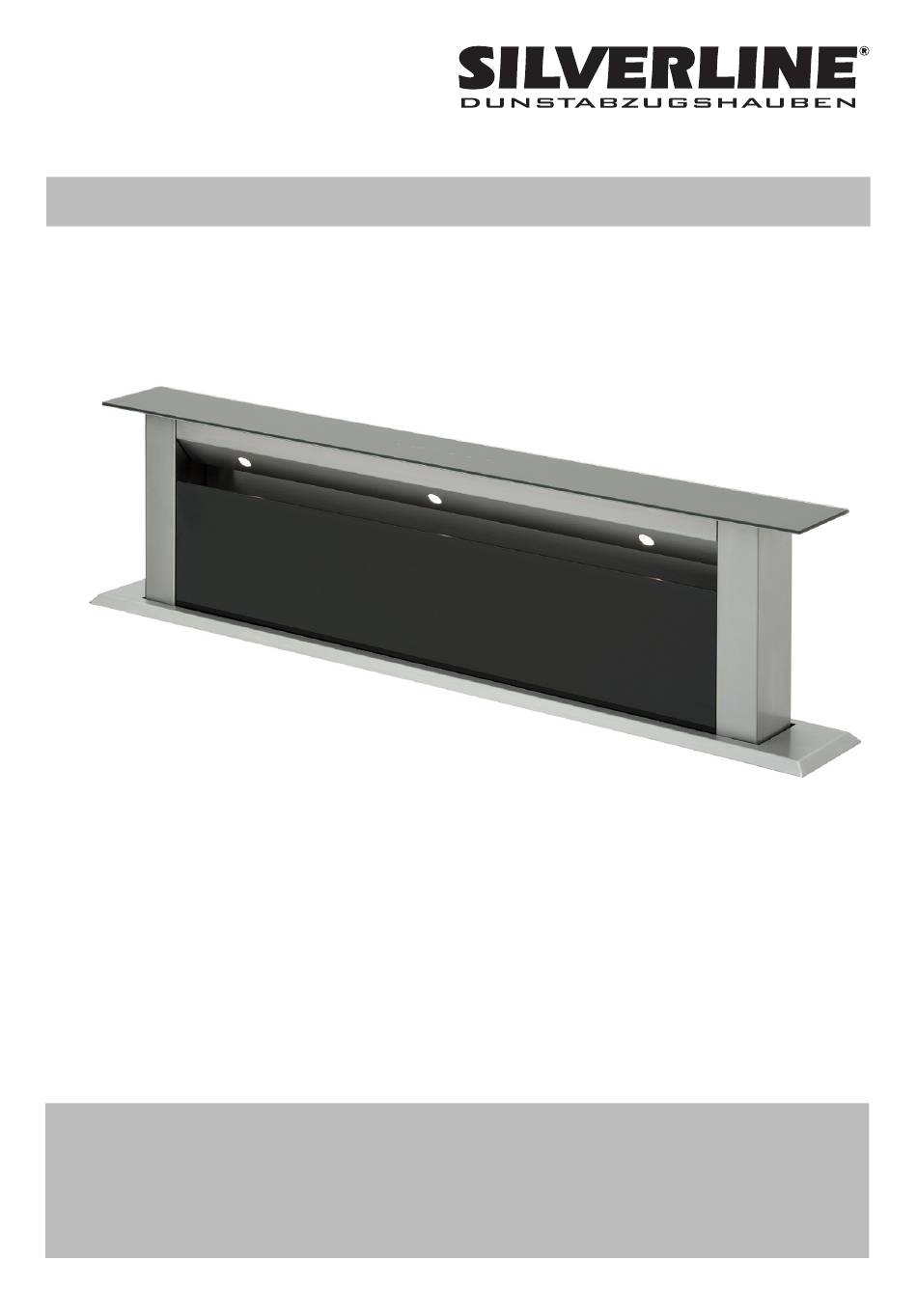

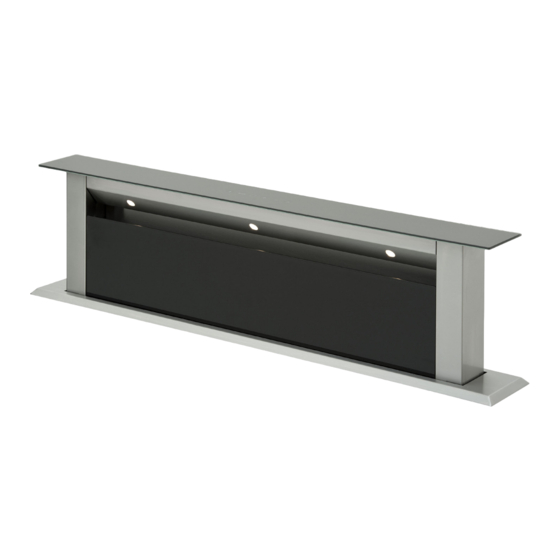

- Seite 1 Dunstabzugshauben Apollo Bedienungs- und Montageanleitung Für die Ausführungen: APT 614 S (Breite: 60 cm) APT 914 S (Breite: 90 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3410.02/ 2013.03...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage .................. -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Abdeck- und Bedienblende 2 Beleuchtung 3 Liftgehäuse 4 Randabsaugungs-Platte abnehmbar, dahinter 2 Metallfettfilter 5 Abdeckrahmen 6 Haubengehäuse 7 Netzstecker 8 Elektronik-Box 9 Fensterkippschalter-Box... -
Seite 5: Technische Daten
Technische Daten Modellname: APOLLO Netzanschluss: 220-240 V~50 Hz Beleuchtung: Power-LED - 60 cm Variante - 90 cm Variante Motorleistung: Leistung entsprechend den Daten des gewählten Exter- nen Motors Nennleistung: - 60 cm Variante Beleuchtung + Motorleistung - 90 cm Variante des gewählten Externen Motors Absicherung:... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. -
Seite 10: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage Die Dunstabzugshaube wird in der Arbeits- platte oberhalb des Kochfeldes eingesetzt. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. -
Seite 11: Montageabbildungen
2 Auspacken und Montage 2.3.3 Montageabbildungen Abb. M1 Abb. M2a Abb. M2b Abb. M3... -
Seite 12: Gerätemaße
2 Auspacken und Montage 2.3.4 Gerätemaße 580, 880 560, 860 458, 758 460, 660 480, 780... -
Seite 13: Vorbereitungen Zur Hauben Montage
2 Auspacken und Montage 2.3.5 Vorbereitungen zur Hauben- - Die Ausschnittgröße auf die Arbeitsplatte an montage die wünschte Stelle oberhalb des Kochfeldes übertragen ( 2.3.6) 1. Ausschnitt in der Arbeitsplatte Die Ausschnittmaße sind: Apollo 600 (APT 614 S) 500x100 mm Apollo 900 (APT 914 S) 800x100 mm - Sie können den Abluftkanal rund (Ø150 mm) 2. -
Seite 14: Montage Der Dunstabzugs Haube
2 Auspacken und Montage 2.3.6 Montage der Dunstabzugs- 1. Ausschnitt in die Arbeitsplatte einbrin- haube gen. Abstand zwischen Kochfeld-Rand und Hauben-Rand max. 20 mm (s. Abb. M1 auf Seite 11). 2. Haubengehäuse montieren ACHTUNG! Das Haubengehäuse in den Ausschnitt einschieben bis Sie den Einbaurahmen vor- Defekte Dunstabzugshaube nicht sichtig auf der Arbeitsplatte auflegen können einbauen oder betreiben. -
Seite 15: Fensterkippschalter
2 Auspacken und Montage 2.3.7 Fensterkippschalter Vorbereiteter Anschluss für Auf der Elektronik-Box ist in einer kleinen einen Fensterkippschalter mit schwarzen Box eine Lüsterklemme mit einge- Kabelverbindung setzter Kabelbrücke installiert ( Abb. 3.1). Öffnen Sie die Box indem Sie den Deckel an den langen Seiten zusammendrücken abnehmen Die Kabelbrücke abschrauben und heraus-... -
Seite 16: Bedienung Der Dunstabzugshaube
3 Bedienung Die Haube befindet sich im STANDBY-Modus Abb. 4: Bedienblende Touch Control sobald sie mit Strom versorgt wird. 3.1 Lift bedienen Lift herausfahren durch Berühren der Taste. Info: Solange der Lift geringer als 20 cm aus- gefahren ist, wird im Display eine „0“ ange- zeigt;... -
Seite 17: Nachlaufautomatik
3 Bedienung 3.3 Nachlaufautomatik Durch Berühren der Taste für ca. 3 Sekunden wird die Nachlaufautomatik aktiviert. Die eingestellte Laufstufe beginnt im Display zu blinken. 15 Minuten nachdem die Nachlaufautomatik gestartet wurde schaltet der Motor und/oder das Licht automatisch ab. Der Lift bleibt dabei stehen. -
Seite 18: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 19: Metallfettfilter Reinigen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3 Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 20: Metallfettfilter Herausnehmen Und Einsetzen
4 Wartung - Randabsaugungsplatte oben nach vorn 4.4 Metallfettfilter herausnehmen ziehen und so aus der Arretierung lösen. Da- und einsetzen durch schaltet sich die Haube sofort stromlos Abb. 5a). Die Randabsaugungsplatte nach oben herausnehmen. Zum Abnehmen der Fettfilter ( Abb. 5b) jeweils den Clip nach oben drücken und den Filter nach vorn / unten herausnehmen. -
Seite 21: Wartungsintervalle
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- brauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der... -
Seite 22: Leuchtmittel Wechseln
4 Wartung 4.6 Leuchtmittel wechseln WARNUNG! Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leucht- mittel Stromzufuhr unterbrechen. Austausch des defekten Power-LED: Dazu: Die eingebauten Power-LED sind sehr zuver- lässige und langlebige Leuchtmittel. Sollte trotzdem ein Defekt an der Beleuchtung auftreten, erhalten Sie über den Kundendienst 7 Garantie) Ersatz-Leuchtmittel und Infor- mationen über den Austausch. -
Seite 23: Störungen/Ursachen/Lösungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht • Randabsaugungsplatte nicht Einsatz der Randabsaugungs- richtig eingesetzt oder einge- platte prüfen ( 4.4) rastet... -
Seite 24: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010... -
Seite 25: Garantie / Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 26: Konformitätserklärung Im Sinne Der Emv-Richtlinie
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri A.Ş. Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10 Topkapi - Istanbul / Türkei...
