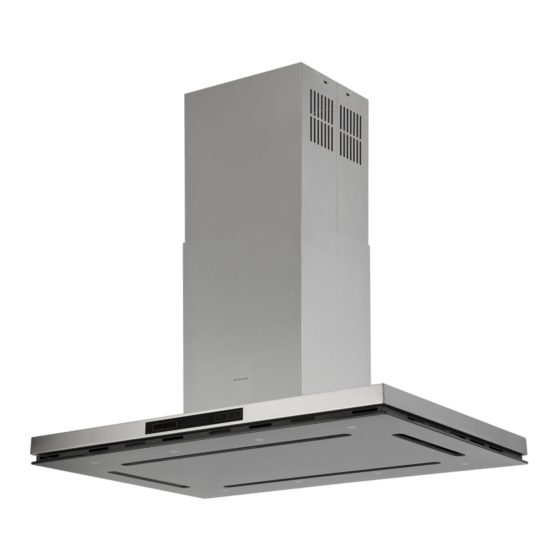

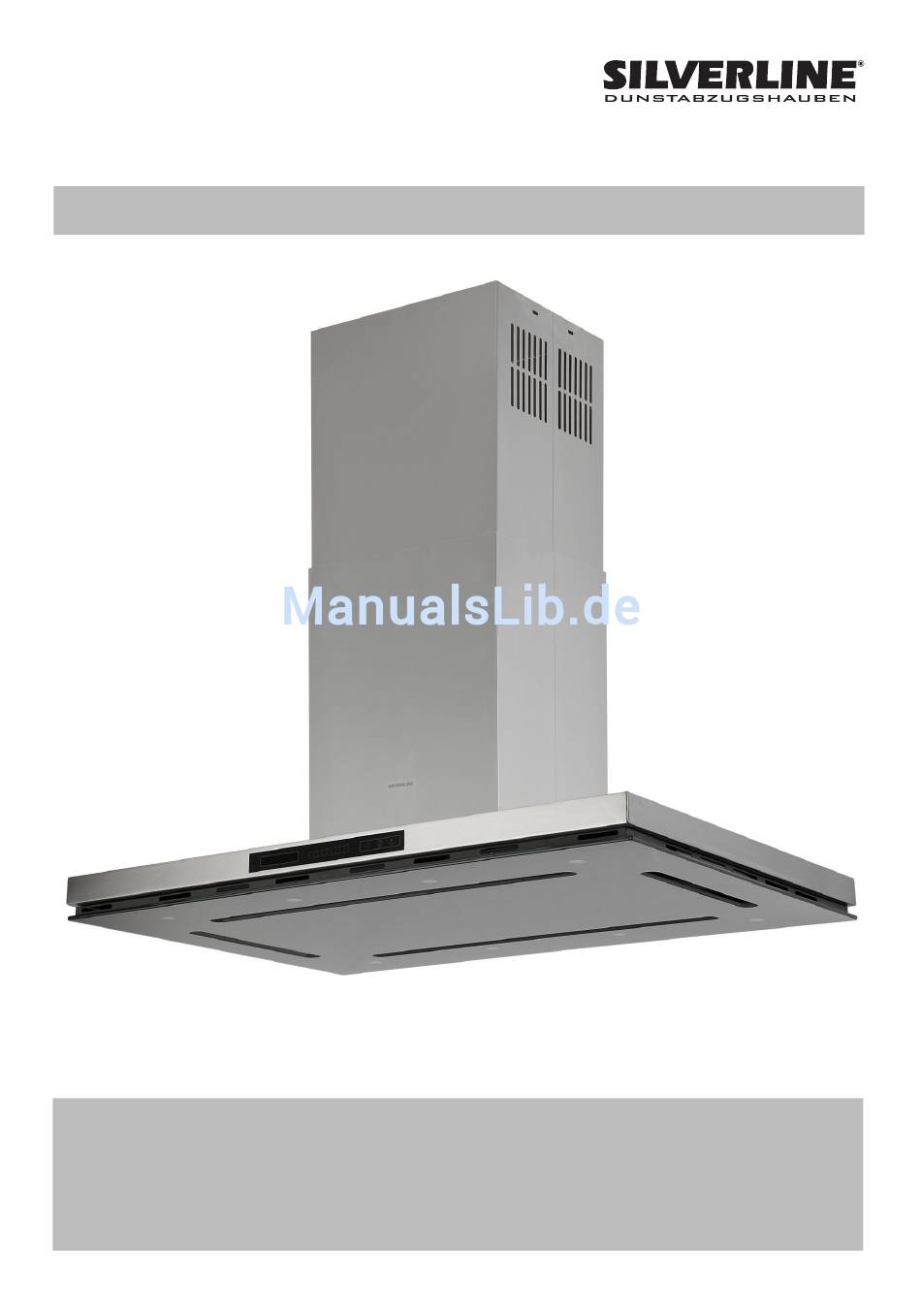

- Seite 1 Dunstabzugshauben Virgo Isola Premium Bedienungs- und Montageanleitung Für die Ausführungen: VII 994 (Breite: 90 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.4205.01 / 2012.11...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Betrieb mit raumluftabhängiger Feuerstätte ............9 Stromversorgung ..................... 10 Defektes Gerät .................... -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Ansicht 1 Netzstecker 2 Luftschlitze für den Umluftbetrieb 3 Teleskopschacht 4 Grundschacht 5 Haubenkörper 6 Beleuchtung 7 Randabsaugungsplatte, dahinter Metallfettfilter 8 Bedieneinheit... -
Seite 5: Technische Daten
Technische Daten Modellname: VIRGO ISOLA PREMIUM Netzanschluss: 220-240 V~50 Hz Beleuchtung: Power-LED 14 W Motorleistung: 195 W Nennleistung: 209 W Absicherung: 10 A Maße (BxT): -Variante 900 x 660 mm Höhe von-bis: - bei Umluft 661 - 970 mm - bei Abluft 515 - 970 mm Gewicht: - Variante... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Betrieb Mit Raumluftabhängiger Feuerstätte
1 Sicherheitshinweise 1.6 Betrieb mit raumluftab- WARNUNG! hängiger Feuerstätte Lebens- und Vergiftungsgefahr. Bei gleich- zeitiger Nutzung der Dunstabzugshaube im Abluftbetrieb und dem Betrieb von raum- luftabhängigen Feuerstellen (z.B. holz- oder kohlebetriebene Heizeinrichtungen oder Öfen mit Kaminen, o.ä.) entzieht die Dunstabzugs- haube der Küche und den benachbarten Räumen Raumluft. -
Seite 10: Stromversorgung
1 Sicherheitshinweise 1.7 Stromversorgung WARNUNG! Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Ver- letzungen kommen. Sicherheitshinweise beachten. 1.8 Defektes Gerät ACHTUNG! Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen ( Kundendienst). -
Seite 11: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. -
Seite 12: Prüfen Der Dunstabzugshaubenteile
2 Auspacken und Montage HINWEIS! Bei Anschluss an einen Abluftkanal/Mau- erkasten mit einem Ø von 125 mm, Redu- zierstück benutzen. Abluftleistung verringert sich, Laufgeräusche können verstärkt werden. Bei Anschluss an einen Abluftka- nal/Mauerkasten mit einem Ø unter 125 mm entfällt die Garantie auf die Gerätefunktion. 2.3.1 Prüfen der Dunstabzugs- Vor Montagebeginn die Vollständigkeit und haubenteile... -
Seite 13: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt wer- den. Vor dem Bohren über den Verlauf von Versorgungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungs- führende Leitungen). -
Seite 14: Montageskizze Und -Teile
2 Auspacken und Montage 2.3.3 Montageskizze und -teile Abb. M1 Abb. M3 Abb. M2... - Seite 15 2 Auspacken und Montage Abb. M5 Abb. M4 Abb. M5a (Nur bei Umluft) Abb. M6 Abb. M5b...
- Seite 16 2 Auspacken und Montage Abb. M7 Abb. M8 Abb. M9 Abb. M10...
-
Seite 17: Montage Abluftstutzen
2 Auspacken und Montage 2.3.4 Montage Abluftstutzen 1 Haubenkörper 2 Motorbox 3 Abluftstutzen der Haube 4 Reduzierstück 5 Anschluss Fensterkippschalter Sollten Sie diese Haube mit einem Abluftka- nal mit Ø 125 mm betreiben, können Sie das Reduzierstück Ø 150 mm auf Ø 125 mm aufsetzen und fest aufschieben. - Seite 18 2 Auspacken und Montage Vorbereiten der Motorbox mit den Montagestangen in der benötigten Länge vor der Montage ( Abb. M2): Die 4 Montagestangen so an der Motorbox befestigen, daß die errechnete Länge ent- steht. Beim Anbringen der Montagestangen darauf achten, daß die Richtung der Abwinklungen an der hinteren Motorboxkante nach hinten zeigen;...
-
Seite 19: Fensterkippschalter
2 Auspacken und Montage 2.3.6 Fensterkippschalter Vorberei- Auf der Motorbox ist in einer kleinen schwar- teter Anschluss für einen Fenster- zen Box (Abb.M5) eine Lüsterklemme mit kippschalter mit Kabelverbindung eingesetzter Kabelbrücke installiert Abb. 3.1). Öffnen Sie die Box indem Sie den Deckel an den langen Seiten zusammen- drücken und abnehmen... - Seite 20 2 Auspacken und Montage Befestigung des Schacht-Innenteils: Schacht-Innenteil (Teleskopteil) nach oben ziehen und mit 4 Schrauben an der Monta- geplatte befestigen ( Abb. M10). (Keinen Akkuschrauber benutzen!) Folgen Sie jetzt der Schachtmontage Anlei- tung für den Einsatz der Kupferklinge. So montieren Sie den Schacht ohne diesen zu verkratzen ( 2.
-
Seite 21: Elektrische Verbindungen Der Motorbox Mit Dem Montierten Haubenkörper
2 Auspacken und Montage 2.3.9 Elektrische Verbindungen 1. A, Schritte 1-2 Verbindung Haubenbe- der Motorbox mit dem montierten leuchtung Haubenkörper Verbinden Sie den Kabelstecker und die Abb. M11 Kabelhülse aus der Motorbox mit den pas- senden Kabelstecker und Kabelhülse in dem Haubenkörper. -
Seite 22: Bedienung
3 Bedienung Slider-Touch-Control Schaltfläche Symbole der Funktionen Slider-Control-Fläche Touch-Control-Bedienfelder Motor Fettfilter Nachlauf- Beleuch- Laufstufe Bedienung Nachlauf- Beleuch- waschen Automatik tung Timer Automatik tung Die Symbole zeigen Ihnen die eingeschaltenen Funktionen an. Auf der Slider-Control-Fläche erhöhen oder verringern Sie die Funktionen Leistungs- stufen, Zeiten der Nachlaufautomatik und von Wecker/Eieruhr. -
Seite 23: Fernbedienung
3 Bedienung 3.2.2 Fernbedienung Diese Dunstabzugshaube ist mit der beiliegenden Fernbedienung regelbar. Die Symole entsprechen den Symbolen an der Bedienfläche der Haube. POWER - (A) Haube ein- oder ausschalten - (B) oder (C) Laufstufe mit – oder + verstellen - (D) Licht ein- oder ausschalten - (D) Nachlaufautomatik 15 Minuten einstellen Abb. -
Seite 24: Eieruhr / Wecker
3 Bedienung 3.2.4 Eieruhr / Wecker Mit der Funktion Eieruhr/Wecker werden Sie am Ende der eingestellten Zeit durch einen Warnton erinnert. - durch Berühren des Bedienfeldes für einige Sekunden stellen Sie die Funktion Eieruhr/Wecker ein. Rechts neben den Symbolen sind 2 Digi- talzahlen-Felder. -
Seite 25: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 26: Metallfettfilter Reinigen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3 Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 27: Metallfettfilter Abnehmen Und Einsetzen
4 Wartung 4.4 Metallfettfilter abnehmen und - Randabsaugungsplatte aus der Arretierung einsetzen lösen und nach unten klappen (rückseitige Scharniere verhindern ein Herausfallen) Abb. 10). - Griffleiste des Metallfettfilters nach hinten drücken ( Abb. 11). - Metallfettfilter nach vorn entnehmen. - Zum Wiedereinsetzen den trockenen Metallfettfilter unten mit den Laschen einset- zen, Griffleiste drücken, Filter nach oben in den Rahmen einsetzen und Griffleiste loslas-... -
Seite 28: Betrieb Der Haube Mit Umluft U-Start-Set 600
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewe- bes vom Metallfettfilter kommen. Zur Reini- gung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. HINWEIS! Reinigungsanzeige “Wash Filter” ( 3.2.5) muss manuell gelöscht werden. - Seite 29 4 Wartung 4.5.2 Kohlefilterpad AFP 600 Die Einsatzzeit des Filterpads ist 2-4 Monate. waschen, austauschen Zum Herausnehmen des Filterpads am Ende der Einsatzzeit und zum Einsetzen gehen Sie wie bei 4.5.1 beschrieben vor. Das Aktivkohlefilter-Pad ist 3x waschbar. Die Einsatzzeit bei normalem Kochverhaltens ist 3-4 Monate, bei häufigem Kochen 2-3 Mona- te, dann muss es gewaschen, bzw.
-
Seite 30: Wartungsintervalle
4 Wartung 4.6 Wartungsintervalle Zeit Arbeiten Metallfettfilter reinigen alle 1 - 2 Wochen, bei Verfär- Metallfettfilter reinigen bungen durch aufgenommenes 4.4) Fett oder wenn Symbol im Display leuchtet Aktivkohlefilter-Pad ca. alle 3 Monate oder AFP 600 waschen oder AFP 600 bei nachlassender Leistung auswechseln ( 4.5) - Seite 31 4 Wartung Leuchtmittel wechseln Austausch des defekten Power-LED: Dazu: Die eingebauten Power-LED sind sehr zuver- lässige und langlebige Leuchtmittel. Sollte trotzdem ein Defekt an der Beleuchtung auftreten, erhalten Sie über den Kundendienst 7 Garantie) Ersatz-Leuchtmittel und Infor- mationen über den Austausch. Abb.
-
Seite 32: Störungen/Ursachen/Lösungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch einen von ihm beauftragten Service- techniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht Leistungsverlust / • Verschmutzter Metallfettfilter Metallfettfilter reinigen ( 4.3) erhöhtes... -
Seite 33: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010... -
Seite 34: Garantie / Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 35: Konformitätserklärung Im Sinne Der Emv-Richtlinie
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri A.Ş. Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10 Topkapi - Istanbul / Türkei...
