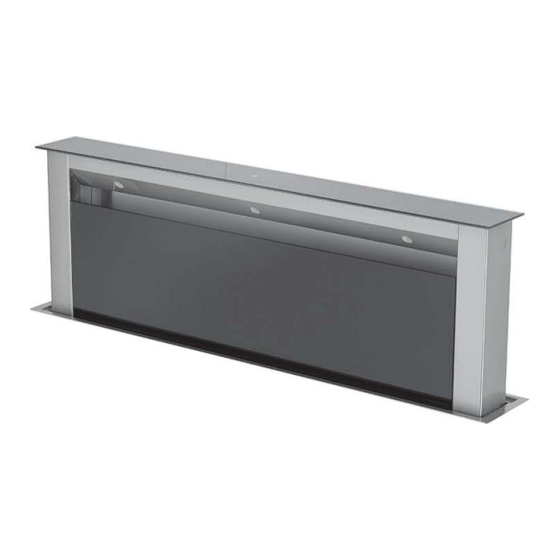

- Seite 1 Dunstabzugshauben Apollo RF Intern Prem�um Bed�enungs- und Montageanle�tung Für d�e Ausführungen: ARIT 120 S (Bre�te: 120 cm) ARIT 620 S (Bre�te: 60 cm) ARIT 920 S (Bre�te: 90 cm) Lesen S�e vor Montage und Inbetr�ebnahme d�ese Bed�enungs-und Montageanle�tung. YT610.3410.08.02/ 2018-07...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übers�cht Dunstabzugshaube ..................4 Techn�sche Daten ......................5 S�cherhe�tsh�nwe�se ..................... 6 Bed�enungsanle�tung ..................6 Verwendete H�nwe�se ..................6 K�nder, besondere Personen ................7 Best�mmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage .................. -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Ver- trauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den An- forderungen zum privaten Gebrauch im Haus- halt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übers�Cht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Abdeck- und Bedienblende 2 Beleuchtung 3 Liftgehäuse 4 Randabsaugungs-Platte abnehmbar, dahinter 2 Metallfettfilter 5 Abdeckrahmen 6 Haubengehäuse 7 Motorbox 8 Netzstecker 9 Elektronik-Box 10 Fensterkippschalter-Box (nur für Abluftbetrieb) 11 Aktivkohlefilter-Box (nur bei Umluftbetrieb) -
Seite 5: Techn�Sche Daten
Technische Daten Modellname: APOLLO RF INTERN PREMIUM Netzanschluss: 220-240 V~50 Hz Beleuchtung: Power-LED - 60 cm Var�ante - 90 cm Var�ante Motorle�stung: 275 W Nennle�stung: - 60 cm Var�ante 281 W - 90 cm Var�ante 282 W Maße Haubengehäuse (BxHxT): 480 x 731 x 91 mm - 60 cm Var�ante 780 x 731 x 91 mm... -
Seite 6: Cherhe�Tsh�Nwe�Se
1 Sicherheitshinweise Lesen Sie diese Bedienungsanleitung voll- 1.1 Bedienungsanleitung ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: K�Nder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). WARNUNG! 1.5 Feuergefahr Verbrennungsgefahr. -
Seite 9: Auspacken Und Montage
2 Auspacken und Montage Die Verpackungsmaterialien sind recyclebar. 2.1 Auspacken Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). Bei der Montage und dem Elektroanschluss 2.2 Montage und Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. -
Seite 10: Allgeme�Nes Zur Montage
2 Auspacken und Montage Die Dunstabzugshaube wird in der Arbeits- 2.3.2 Allgemeines zur Montage platte oberhalb des Kochfeldes eingesetzt. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. -
Seite 11: Montageabb�Ldungen
2 Auspacken und Montage 2.3.3 Montageabbildungen Abb. M1 Abb. M2a Abb. M2b Abb. M3... -
Seite 12: Gerätemaße
2 Auspacken und Montage 2.3.4 Gerätemaße... -
Seite 13: Vorbere�Tungen Zur Hauben Montage
2 Auspacken und Montage 2.3.5 Vorbere�tungen zur Hauben- - Mit der Montageschablone die Ausschnitt- größe auf die Arbeitsplatte an die wünschte montage Stelle oberhalb des Kochfeldes übertragen. 1. Ausschn�tt �n der Arbe�tsplatte Die Ausschnittmaße sind: Apollo Intern 600 (ARIT 614 S) 500x100 mm Apollo Intern 900 (ARIT 914 S) 800x100 mm - Sie können die Abluft von allen Richtungen 2. -
Seite 14: Montage Der Dunstabzugs Haube
2 Auspacken und Montage 2.3.6 Montage der Dunstabzugs- 1. Ausschnitt in die Arbeitsplatte einbrin- gen. Abstand zwischen Kochfeld-Rand und haube Hauben-Rand max. 20 mm (s. Abb. M1 und Seite 12). 2. Haubengehäuse montieren ACHTUNG! Das Haubengehäuse in den Ausschnitt einschieben bis Sie den Einbaurahmen vor- Defekte Dunstabzugshaube nicht sichtig auf der Arbeitsplatte auflegen können einbauen oder betreiben. -
Seite 15: Fensterk�Ppschalter
2 Auspacken und Montage Beim Einbau den Abstand der Frontplatte zur Box stufenlos von 0 bis 20 mm einstellen (für Sockelleisten in unterschiedlicher Stärke). Dazu in der Box die Magnete heraus-, bzw. hi- neindrehen. 2.3.8 Fensterk�ppschalter Auf der Elektronik-Box ist in einer kleinen schwarzen Box eine Lüsterklemme mit ein- gesetzter Kabelbrücke installiert ( Abb. -
Seite 16: Bedienung
3 Bedienung Abb. 5: Bedienblende Touch Control Die Haube befindet sich im STANDBY-Modus sobald sie mit Strom versorgt wird. In diesem Zustand erfolgt im Display keine Anzeige. Lift herausfahren 3.1. Lift bedienen Durch Berühren der Taste oder fährt der Lift hoch. Info: Solange der Lift geringer als 20 cm aus- gefahren ist, wird im Display nach Berühren der Taste eine „0“... -
Seite 17: Motor Ein- / Ausschalten Und Leistungsstufen Anpassen
3 Bedienung Sollte ein Hindernis dem Lift beim Herabfah- Sicherheitsfunktion beim ren im Weg stehen, z.B. Topf, Geschirr, Hand, Herabfahren des Lifts: etc., wird die Bewegung bei Aufstoßen der Abdeckplatte auf das Hindernis gestoppt und der Lift fährt anschließend wieder hoch. 3.2. -
Seite 18: Licht An- Und Ausschalten
3 Bedienung Licht anstellen, wenn der Lift ausgefahren 3.4. Licht an- und ausschalten Durch Berühren der Taste stellen Sie die Beleuchtung ein oder aus. Info: Der Lift muss mind. 20 cm Höhe ausge- fahren sein. Licht anstellen, wenn der Lift ganz unten ist Durch Berühren der Taste fährt der Lift nach oben und nach 20 cm Höhe schaltet sich das... -
Seite 19: Haubensteuerung Mit Fernbedienung
3 Bedienung Die Haube befindet sich im STANDBY-Modus 3a Haubensteuerung mit sobald sie mit Strom versorgt wird. In diesem Fernbedienung Zustand erfolgt im Display keine Anzeige. Lift herausfahren 3a.1 Lift bedienen Durch Drücken der Taste geht der Lift nach oben. Nach 20 cm Lifthöhe geht das Licht an; kein Motor. -
Seite 20: 3A.2 Motor Bedienen
3 Bedienung 3a.2 Motor bedienen Motor ein- / ausschalten und ändern der Leistungsstufen Jedes einfache Drücken der Taste schal- tet zuerst den Motor an und erhöht dann die Laufstufe jeweils um eine Stufe bis max. Stufe 4 erreicht wird. Im Display wird jeweils die gewählte Laufstufe angezeigt. -
Seite 21: 3A.4 Licht An- Und Ausschalten
3 Bedienung Licht anstellen, wenn der Lift ausgefahren 3a.4 Licht an- und ausschalten Durch Drücken der Taste stellen Sie die Beleuchtung ein oder aus. Info: Der Lift muss mind. 20 cm ausgefahren sein. Licht anstellen, wenn der Lift ganz unten Durch Drücken der Taste fährt der Lift nach oben und nach 20 cm Höhe schaltet sich das... -
Seite 22: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 23: Metallfettfilter Reinigen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3. Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 24: Metallfettfilter Entnehmen Und Einsetzen
4 Wartung - Randabsaugungsplatte oben nach vorn 4.4 Metallfettfilter entnehmen und ziehen und so aus der Arretierung lösen. Da- einsetzen durch schaltet sich die Haube sofort stromlos Abb. 7a). Die Randabsaugungsplatte nach oben herausnehmen. Zum Abnehmen der Fettfilter ( Abb. 7b) jeweils den Clip nach oben drücken und den Filter nach vorn / unten herausnehmen. -
Seite 25: Umluftbetr�Eb M�T Akt�Vkohlef�Lter-Pad Afp 711 Und Umluft-Box
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- brauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der... -
Seite 26: Kohlef�Lter-Pad Waschen
4 Wartung 4.5.2 Kohlefilter-Pad waschen Das Aktivkohlefilter-Pad ist 3x waschbar. Die Einsatzzeit bei normalem Kochverhaltens ist 3-4 Monate, bei häufigem Kochen 2-3 Mona- te, dann muss es gewaschen, bzw. ausge- tauscht werden mit einem neuen Filter-Pad. Es kann per Hand oder in einem Geschirr- spüler bei einem Normalprogramm bis max. -
Seite 27: Leuchtm�Ttel Wechseln
4 Wartung 4.7 Leuchtmittel wechseln WARNUNG! Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leucht- mittel Stromzufuhr unterbrechen. Austausch des defekten Power-LED: Dazu: Die eingebauten Power-LED sind sehr zuver- lässige und langlebige Leuchtmittel. Sollte trotzdem ein Defekt an der Beleuchtung Abb. -
Seite 28: Störungen/Ursachen/Lösungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht Leistungsverlust / • Verschmutzter Metallfettfilter Metallfettfilter reinigen erhöhtes •... -
Seite 29: Ersatzte�Le Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 AFP 711 Aktivkohlefilter-Pad AFP 711 siehe oben oder Fachhandel... -
Seite 30: Garantie Und Kundendienst
7 Garantie und Kundendienst Wir übernehmen für das von uns vertriebene Gerät eine 7.1 Garantiebedingungen Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 31: Konform�Tätserklärung �M S�Nne Der Emv-R�Chtl�N�E
7.3 Konform�tätserklärung �m S�nne der EMV-R�chtl�n�e Inverkehrbr�nger �n d�e EU: SILVERLINE Küchengeräte und Handel GmbH L�l�enthalstraße 26 D-41515 Grevenbro�ch Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 E-Ma�l: �nfo@s�lverl�ne24.de Hersteller: SILVERLINE Edüstr� ve T�caret A.Ş.
