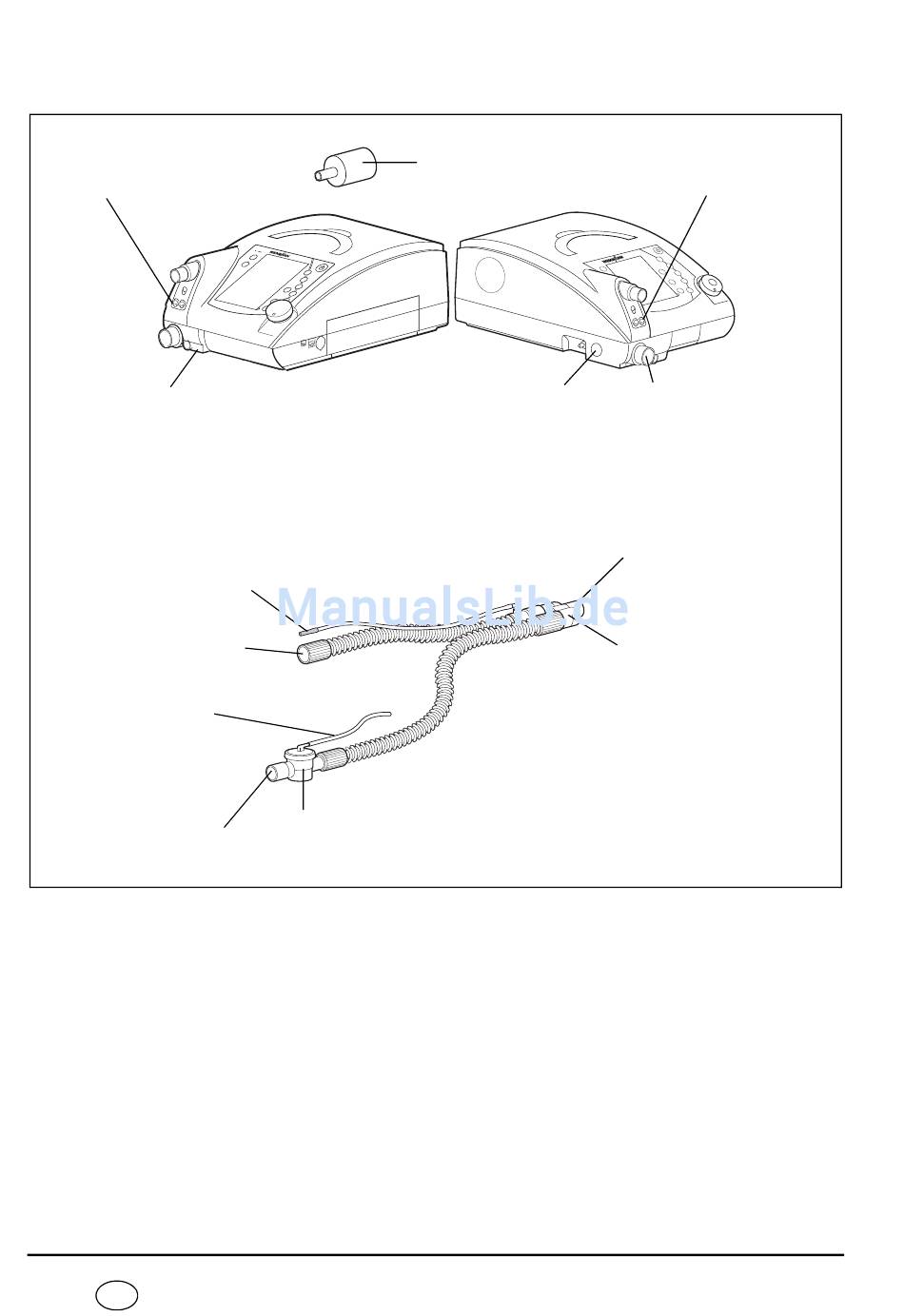

Therapiegerät,Doppelschlauchsystem mit Patientenventil
logic
(nur VENTI
LS)
36 Anschluss
Druckmessschlauch (blau
gekennzeichnet)
35 Anschluss O
-Sensor
2
48 Druck-
messschlauch
(blau
gekennzeichnet)
47 Anschluss
Geräteausgang
46 Ventilsteuer-
schlauch
45 Anschluss
Geräteeingang
35 Anschluss O
-Sensor
2
Dient zum Anschließen eines Sauerstoff-Sensors,
mit dem die Sauerstoffkonzentration in der
Atemluft gemessen werden kann (nur bei
Schlauchsystemen mit Patientenventil).
36 Anschluss Druckmessschlauch (blau
gekennzeichnet)
Dient zum Anschließen des Druckmessschlauchs
an das Gerät.
8
DE
Übersicht
37 Prüfadapter
40 Öffnung
Ausatemluft
41 Doppelschlauchsystem
44 Patientenventil
38 Anschluss Ventil-
39 Geräteanschluss für Pa-
42 Anschluss
43 Y-Adapter
37 Prüfadapter
Wird bei der Funktionskontrolle des Therapiege-
rätes benötigt.
38 Anschluss Ventilsteuerschlauch
Dient zum Anschließen des Ventilsteuerschlauchs
an das Gerät.
39 Geräteanschluss für Patientenventil
Dient zum Anschließen des Patientenventils an
den Geräteeingang des Therapiegerätes.
steuerschlauch
tientenventil
Patient
