4.3 Ventilsystem anschließen
Beim Einsatz von Ventilsystemen dürfen keine Beatmungszugänge mit Leckageöffnungen
verwendet werden. Verwenden Sie immer ein Patientenventil. Mit dem Patientenventil
wird die Ein- und Ausatmung gesteuert.
4.3.1 Einschlauchsystem
Das Einschlauchsystem besteht aus einem Beatmungsschlauch, einem Druckmessschlauch,
einem Ventilsteuerschlauch und einem Patientenventil. Der Beatmungszugang muss direkt
an das Patientenventil angeschlossen werden.
Vorsicht!
Das Patientenventil darf beim Betrieb des Gerätes nicht verdeckt werden. Andern-
falls kann die Ausatemluft nicht mehr abgeführt und dadurch die Atmung behin-
dert werden.

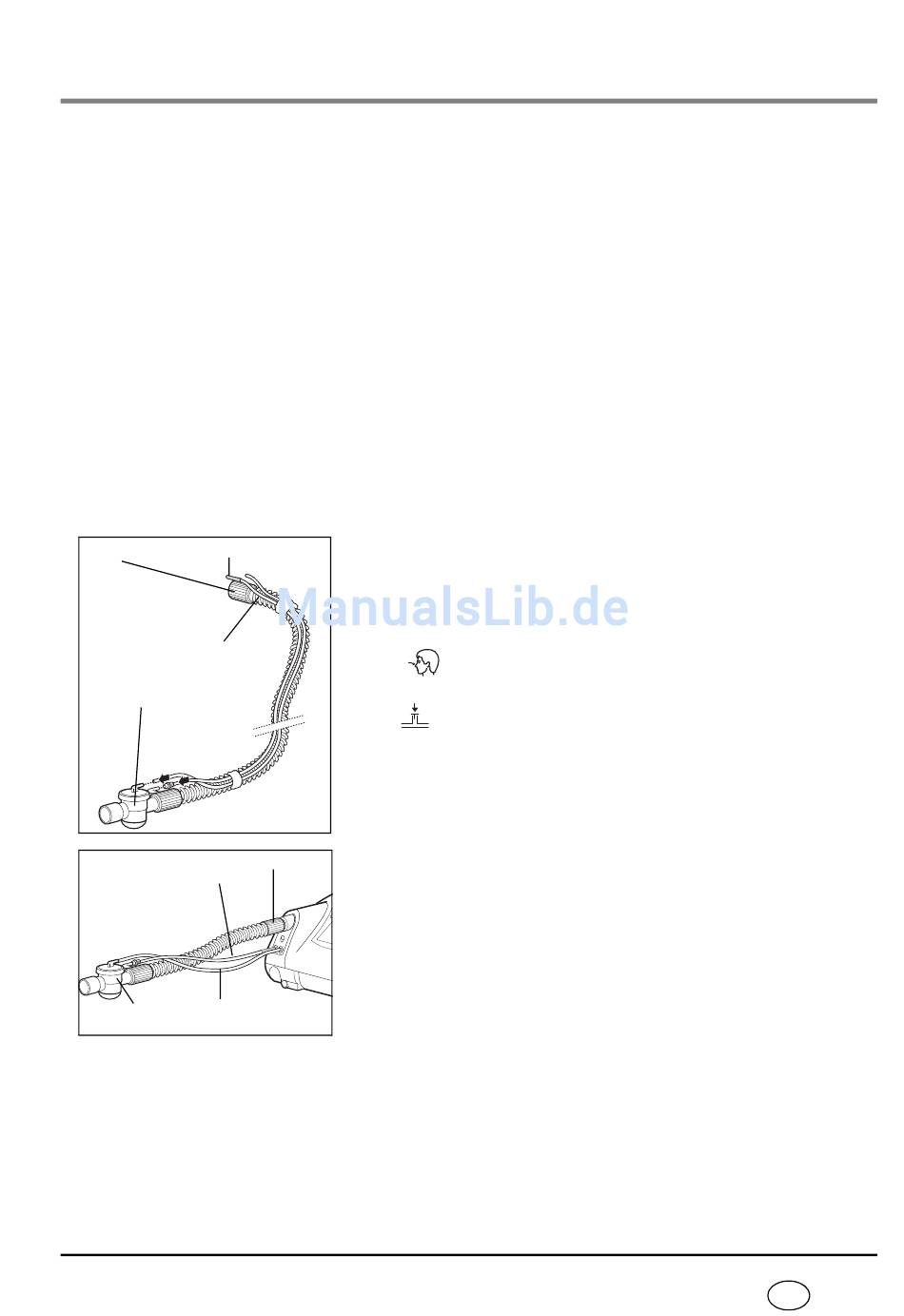

Zum Anschließen des Einschlauchsystems an das Therapiegerät gehen Sie wie folgt vor:
1
2
3
4
1
4
3
1. Stecken Sie das freie Ende des Beatmungsschlauches
(2) auf den Geräteausgang.
2. Schließen Sie nun den blauen Anschlussstutzen des
Druckmessschlauchs (1) an den ebenfalls blau und mit
P
3. Schließen Sie den Ventilsteuerschlauch (3) an den mit
4. Schließen Sie das Patientenventil (4) an den Beat-
2
mungszugang, z.B. eine Atemmaske, an.
Beachten Sie unbedingt die Gebrauchsanweisungen
des Beatmungszuganges sowie des Schlauchsystems.
gekennzeichneten Anschluss am Gerät an.
gekennzeichneten Anschluss des Gerätes an.
Geräteaufstellung
DE
41
