Motorinställning specifikationer GX120/160/200
DeTALJ SPeCIFIKATION
Elektrodavstånd 0,7-0,8 mm
Tomgångsvarvtal
1,400
150 varv/min
Ventilspel GX120 IN: 0,15 ± 0,02 mm
(kall) GX200 UT: 0,20 ± 0,02 mm
GX160 IN: 0,08 ± 0,02 mm
UT: 0,10 ± 0,02 mm
Övriga specifikationer

Snabbreferens

Bränsle Blyfri bensin (se sidan 8)
USA
Utanför
USA
Motorolja SAE 10W-30, API SJ eller senare, allmän användning.
Se sidan 8.
Slutväxelolja Samma som motoroljan, se ovan (vissa modeller).
Tändstift BPR6ES (NGK)
W20EPR-U (DENSO)
Underhåll Före varje användning:
• Kontrollera motoroljenivån. Se sidan 9.
• Kontrollera slutväxeloljan (vissa modeller)
Se sidorna 9–10.
• Kontrollera luftfiltret. Se sidan 10.
Första 20 timmarna:
• Byt motorolja. Se sidan 9.
• Byt slutväxelolja (vissa modeller).
Se sidan 10.
Övrigt:
Se underhållsschemat på sidan 7.
UNDeRHÅLLS-
Se sidan: 12
Se sidan: 13
Kontakta en
auktoriserad Honda-
återförsäljare.
Inga ytterligare justeringar krävs.
Pumpbensin, oktantal på 86 eller högre
Bensin med oktantal på 91 eller högre
Pumpbensin, oktantal på 86 eller högre

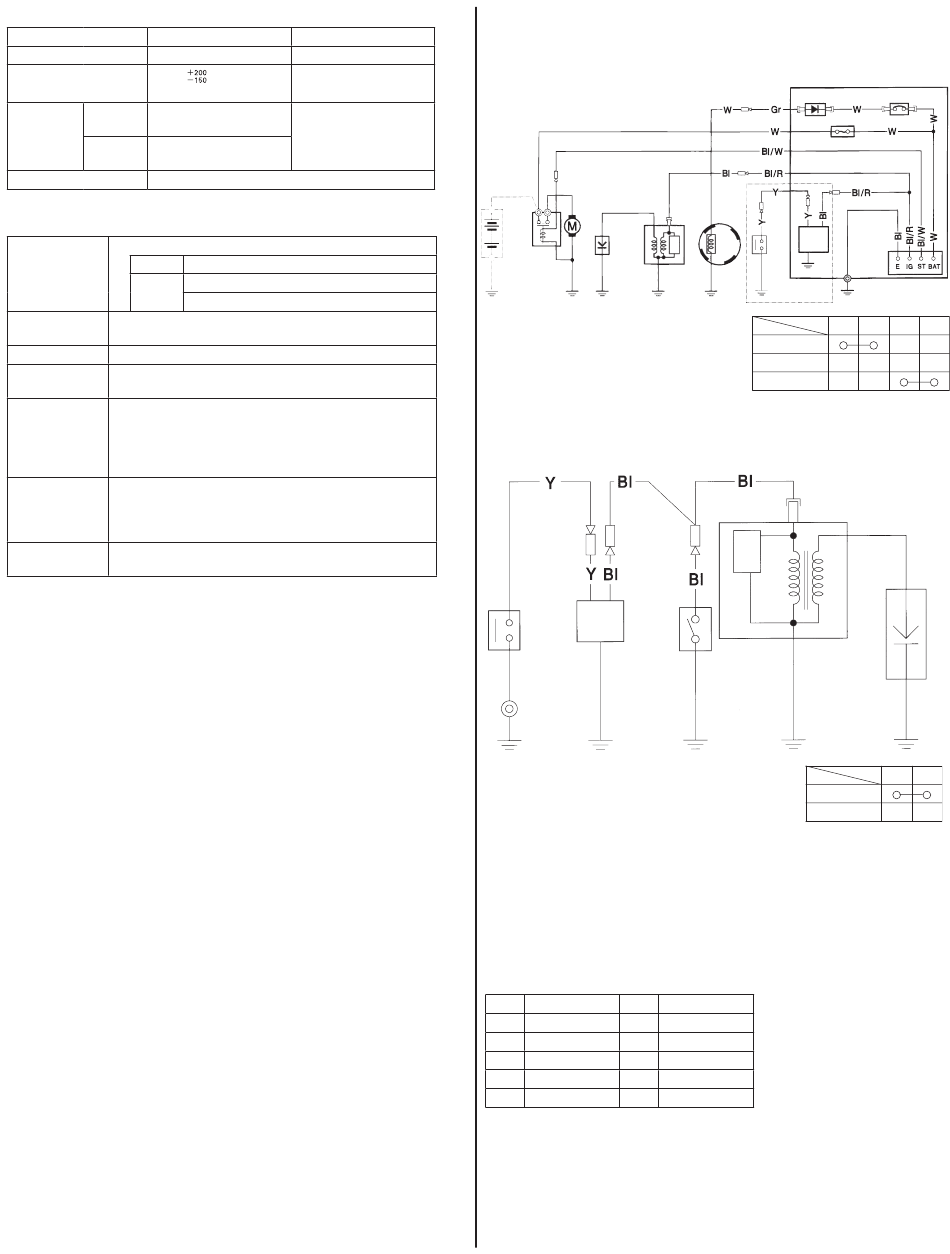

Kopplingsscheman

Med Oil Alert och elstart
(12)
(13)
(11)
(14)
Med Oil Alert och utan elstart
(6)
(8)
(1) MANÖVERBOX
(2) LIKRIKTARE
(3) SÄKRING
(4) AUTOMATSÄKRING
(5) MOTOROMKOPPLARE
(6) OIL ALERT-ENHET
(7) Modell med Oil Alert
Bl Svart
Y Gul
Bu Blå
G Grön
R Röd
W Vit
SVENSKA
(2)
(8)
(10)
(9)
(7)
OFF
ON
START
(10)
(5)
(8) OLJENIVÅOMKOPPLARE
(9) LADDSPOLE
(10) TÄNDSPOLE
(11) TÄNDSTIFT
(12) STARTMOTOR
(13) STARTMOTORSOLENOID
(14) BATTERI (12 V)
Br Brun
O Orange
Lb Ljusblå
Lg Ljusgrön
P Rosa
Gr Grå
(1)
(4)
(3)
(5)
(6)
IG E BAT ST
(11)
IG E
OFF
ON
