TeKNISK INFORMATION

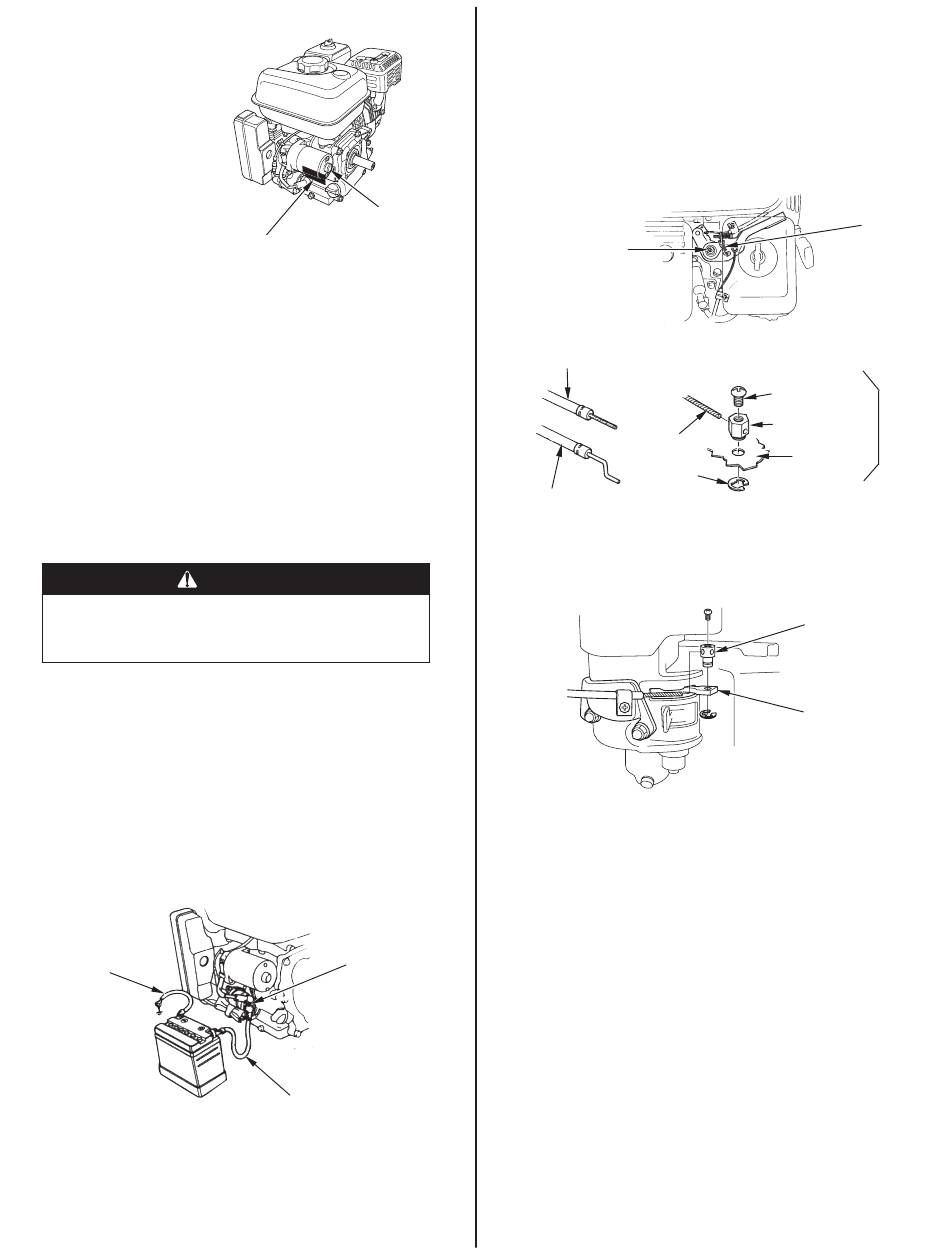

Serienumrets placering

Skriv upp motorns serienummer,
typ och inköpsdatum i utrymmet
nedan. Denna information
behövs när du beställer
delar och när du gör tekniska
garantianspråk.
Motorns serienummer: __ __ __ __ - __ __ __ __ __ __ __
Motortyp: ___ ___ ___ ___
Inköpsdatum: ______ / ______ / ______
Batterianslutningar för elstart (vissa modeller)
Använd ett batteri på 12 V med en kapacitet av minst 18 Ah.
Var försiktig så att du inte ansluter ett batteri till den motsatta polen,
eftersom det kommer att kortsluta batteriets laddningssystem. Anslut
alltid batteriets pluspol (+) till batterianslutningen innan du ansluter
minuskabeln (–), så att verktygen inte kan orsaka kortslutning om de
kommer i kontakt med en jordad del när man drar åt pluspolens (+)
batterikabel.
Ett batteri kan explodera om man inte följer rätt arbetsgång
vilket kan orsaka allvarliga personskador.
Håll gnistor, öppna lågor och rökvaror borta från batteriet.
VARNING: Batteriet, dess poler och tillbehör innehåller bly och
blysammansättningar. Tvätta händerna efter hantering.
1. Anslut batteriets pluspol (+) till startreläets anslutning som bilden visar.
2. Anslut batteriets minuskabel (–) till en av motorns fästbultar, rambult
eller annan jordad anslutning för motorn.
3. Anslut batteriets pluskabel (+) till batteriets pluspol (+) som bilden visar.
4. Anslut batteriets minuskabel (–) till batteriets minuspol (–) som
bilden visar.
5. Smörj in polerna och kabeländarna med fett.
NeGATIV (-)
BATTeRIKABeL
16
eLSTART (vissa modeller)
SeRIeNUMReTS OCH
MOTORTYPeNS PLATS
VARNING
STARTMOTORNS
MAGNeTVeNTIL
POSITIV (+) BATTeRIKABeL
Länksystem för fjärrkontroll
Gasreglaget och chokereglaget har hål för extra vajrar. Följande
illustrationer visar monteringsexempel för en solid vajer och för en
flexibel, flätad vajer. Vid användning av flexibel flätad vajer ska en
returfjäder läggas till enligt figuren.
Man måste lossa gasreglagets friktionsmutter när gasreglaget ska
fjärrmanövreras.
LÄNKSYSTeM FÖR FJÄRRMANÖVReRING AV GASReGLAGe
FRIKTIONSMUTTeR FÖR
GASReGLAGe
Flexibel ledarkärna
(montering)
FJÄDeRBRICKA
Fast ledarkärna
(montering)
LÄNKSYSTeM FÖR FJÄRRMANÖVReRING AV CHOKe
SVENSKA
SKRUV PÅ 4 mm
VAJeRHÅLLARe
VAJeR
GAS
ARM
5 mm
VAJeRHÅLLARe
CHOKeReGLAGe
ReTURFJÄDeR
TILLVAL
