WM 130/170/270 Reparatur

8.21 Reglerhebel

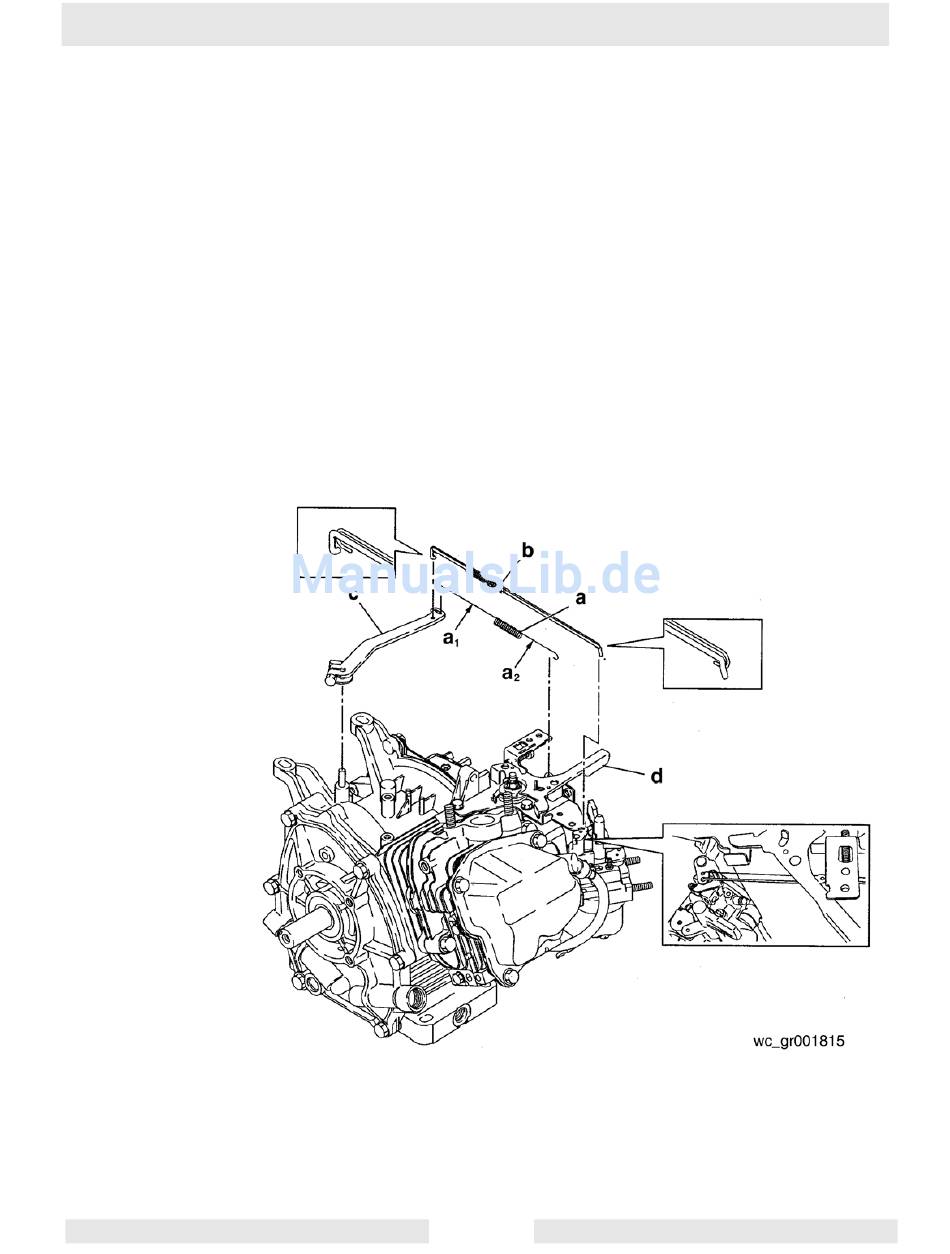

S. Zeichnung: wc_gr001815
8.21.1 Die Reglerstange durch die Stangenfeder (a) schieben. Reglerstange/
8.21.2 Die Reglerstange/-feder am Reglerhebel (c) befestigen, dann den
8.21.3 Reglerhebel und Geschwindigkeitssteuerhebel mit der Reglerfeder
wc_tx000379de.fm
-feder (b) mit dem Drosselhebel des Vergasers verbinden.
Reglerhebel an der Reglerwelle anbringen. Den Bolzen am Regler
noch nicht anpassen.
verbinden.
Anmerkung: Vor dem Einstellen des Reglers, die Luftreinigerbasis
anbringen.
Referenz: Längere Seite (a
Wiederzusammenbauverfahren
); kürzere Seite (a
1
59
).
2
