WM 130/170/270 Reparatur
7.11 Zylinderkopf und Ventile ausbauen

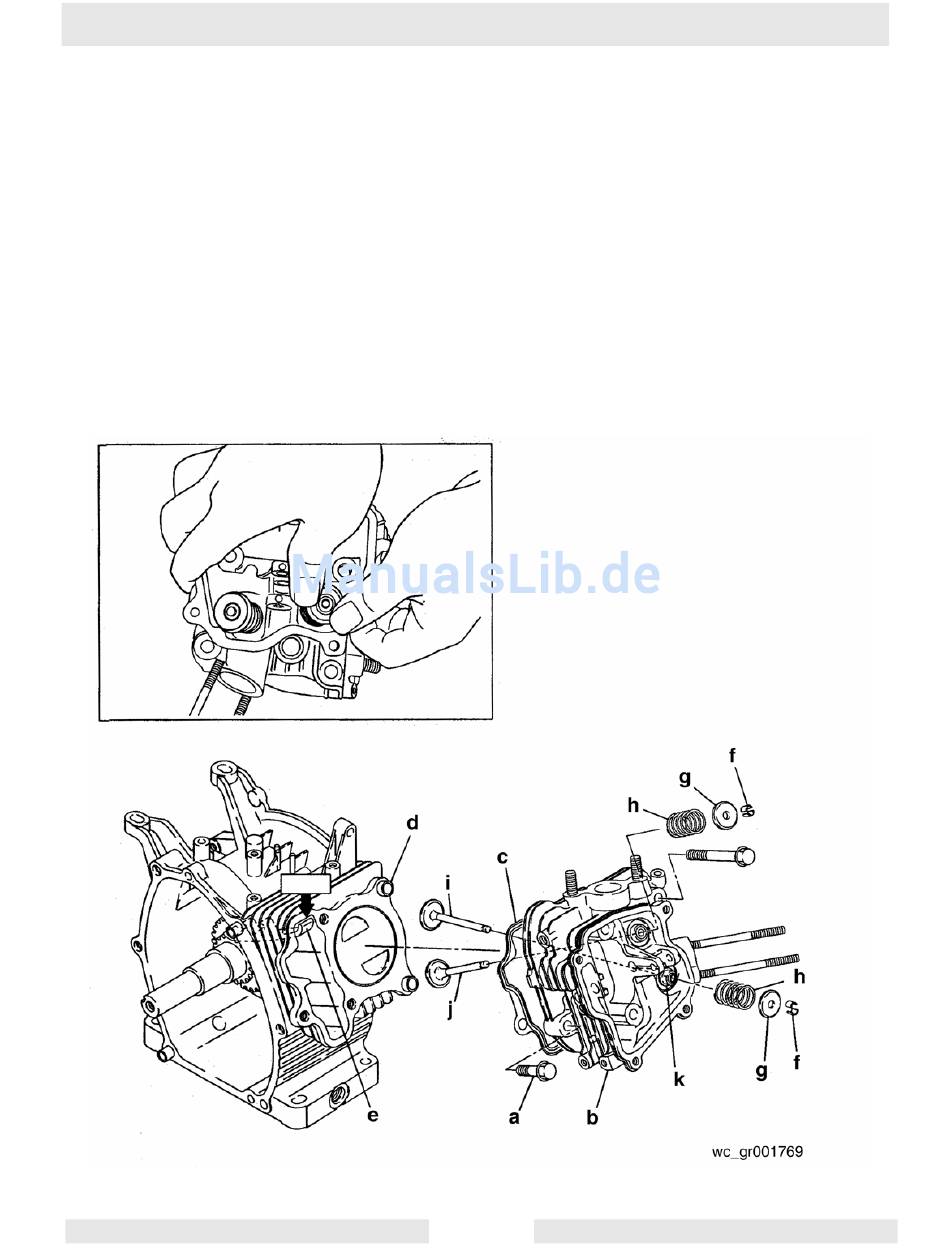

S. Zeichnung: wc_gr001769
7.11.1 Die M8 Bolzen (a), mit denen der Zylinderkopf (b) am Kurbelkasten
7.11.2 Auf die Kettenführung (e) drücken und diese durch Ziehen oben durch
7.11.3 Ring (f), Federhalter (g) und Ventilfeder (h) abnehmen. Für Einlass
7.11.4 Einlassventil (i) und Ablassventil (j) ausbauen.
wc_tx000379de.fm
gesichert ist, herausdrehen und den Zylinderkopf abnehmen. Dann die
Zylinderkopfdichtung (c) entfernen. Vorsicht, dass die Führungsstifte
(d) nicht verloren gehen.
den Kurbelkasten ausbauen.
und Auslass durchführen.
Referenz: Schaftdichtung (k).
39
Ausbauverfahren
