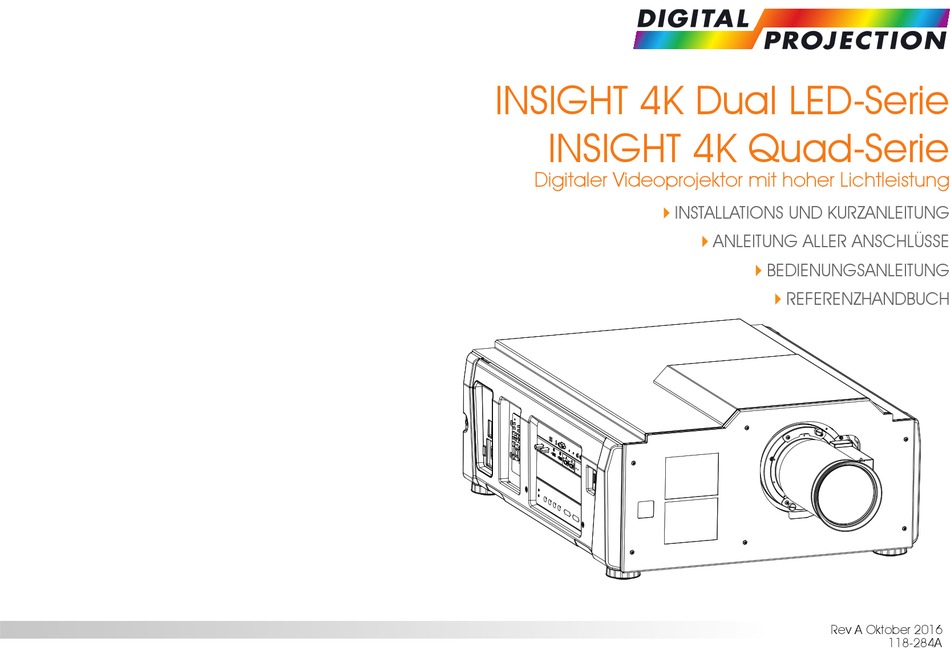

- Seite 1 INSIGHT 4K Dual LED-Serie INSIGHT 4K Quad-Serie Digitaler Videoprojektor mit hoher Lichtleistung 4INSTALLATIONS UND KURZANLEITUNG 4ANLEITUNG ALLER ANSCHLÜSSE 4BEDIENUNGSANLEITUNG 4REFERENZHANDBUCH Rev A Oktober 2016 118-284A...
-
Seite 2: Über Dieses Dokument
Ankündigung Änderungen an den Spezifikationen oder Designs vor oder fügen neue Features hinzu. Impressum Alle Warenzeichen und Handelsmarken, die in diesem Dokument erwähnt werden, bleiben Eigentum des jeweiligen Inhabers. Digital Projection verzichtet auf jegliche Eigentumsansprüche bezüglich Warenzeichen und Handelsmarken Dritter Copyright ©... -
Seite 3: Einführung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie Einführung Hinweise Herzlichen Glückwunsch zum Kauf dieses Digital Projection-Produkts. Ihr Projektor verfügt über folgende wichtige Eigenschaften: • Volle 4096x2160-Auflösung bis zu 60 BpS über einen DisplayPort-Eingang. • Volle 4096x2160 3D-Anzeigefähigkeit. •... -
Seite 4: Inhaltsverzeichnis
Digital Projection INSIGHT 4K Dual LED- & Quad Serie INHALT INSTALLATIONS UND KURZANLEITUNG ........1 BEDIENUNG DES PROJEKTORS ..........25 Einschalten des Projektors..............25 STROMANSCHLUSS ..............3 Ausschalten des Projektors..............26 ÜBERBLICK PROJEKTOR ............. 4 Eingangswahl ..................27 Front- und Rückansicht, INSIGHT 4K Dual LED ........4 Auswahl eines Testbildes .............. - Seite 5 Digital Projection INSIGHT 4K Dual LED- & Quad Serie INHALT (Fortsetzung) REFERENZHANDBUCH ................41 DAS DMD™ ................. 43 AUSWAHL EINER LINSE .............. 45 Berechnung ..................46 Berechnungsbeispiel ................47 ANFORDERUNGEN AN DIE LEINWAND ........48 DMD™-Bildanpassung................ 48 Leinwanddiagonalen ................49 Anpassung des Bildes an die Leinwand ..........50 Positionierung der Leinwand und des Projektors ........
- Seite 6 Digital Projection INSIGHT 4K Dual LED- & Quad Serie Diese Seite wurde mit Absicht frei gelassen.
-
Seite 7: Installations Und Kurzanleitung
INSIGHT 4K Dual LED-Serie INSIGHT 4K Quad-Serie Digitaler Videoprojektor mit hoher Lichtleistung INSTALLATIONS UND KURZANLEITUNG Rev A Oktober 2016... - Seite 8 Digital Projection INSIGHT 4K Dual LED- & Quad Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Stromanschluss ....................3 Bedienung des Projektors ................25 Einschalten des Projektors ..................Überblick Projektor .................... 4 Ausschalten des Projektors ..................Front- und Rückansicht, INSIGHT 4K Dual LED ............
-
Seite 9: Stromanschluss
Digital Projection INSIGHT 4K Dual LED- & Quad Serie STROMANSCHLUSS Stromanschluss Hinweise Bei rückseitiger Ansicht befindet sich der AC-Netzeingang Verwenden Sie nur das im auf der rechten Seite im hinteren Bereich. Lieferumfang enthaltene Stromkabel. Schließen Sie das Netzkabel am Netzeingang an. -
Seite 10: Überblick Projektor
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Überblick Projektor Hinweise Front- und Rückansicht, INSIGHT 4K Dual LED Vorderes Infrarotfenster Lufteintritt und -filter Produktkennzeichen Linsenöffnung Luftaustritt Frontansicht Lufteintritt und -filter Hinteres Infrarotfenste Luftaustritt Stromanschluss Tastenfeld Anschlüsse LAN-Buchse Einstellbare Gerätefüße Rückansicht INSTALLATIONS UND KURZANLEITUNG... -
Seite 11: Front- Und Rückansicht, Insight 4K Quad
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Front- und Rückansicht, INSIGHT 4K Quad Hinweise Vorderes Infrarotfenster Lufteintritt und -filter Produktkennzeichen Linsenöffnung Lufteintritt und -filter Luftaustritt Frontansicht Luftaustritt Luftaustritt Hinteres Infrarotfenste Stromanschluss Tastenfeld Anschlüsse LAN-Buchse Einstellbare Gerätefüße Rückansicht INSTALLATIONS UND KURZANLEITUNG... -
Seite 12: Griffe Zur Sicheren Beförderung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Griffe zur sicheren Beförderung Hinweise Zur sicheren Beförderung nutzen Sie die vier Griffe an den Ecken der Unterseite des Projektors. Die Griffe sollten nur zu Beförderung des Projektors benutzt werden. Benutzen Sie die Griffe nicht zur umgekehrten Beförderung oder Montage. -
Seite 13: Tastenfeld
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Tastenfeld Hinweise POWER ON/OFF (mit Anzeige) Tasten, die in dieser Konfiguration FOCUS nicht verwendet werden, sind Verwenden Sie diese Taste zusammen mit den Pfeiltasten, um die ausgegraut. Bildschärfe einzustellen. Drücken Sie die FOCUS-Taste, um in den FOCUS- EINSTELLUNGSMODUS zu wechseln, und drücken Sie dann eine... -
Seite 14: Anzeigen Tastenfelds
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Anzeigen Tastenfelds Hinweise Power-Anzeige Verhalten Bedeutung Der Projektor ist ausgeschaltet. OPEN POWER SHUTTER An (gelb) Standby-Modus. CLOSE An (grün) Der Projektor ist eingeschaltet (Normalmodus). CTRL FOCUS Shutter-Anzeige Verhalten Bedeutung... -
Seite 15: Anzeigen Im Anschlussfeld
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Anzeigen im Anschlussfeld Hinweise LAMP SERIAL ERROR WIRED REMOTE IN OUT Anzeigen Lamp 1, 2, 3 und 4 OPTION POWERHEALTH 3D SYNC HDMI DISPLAYPORT Anzeige Lamp 1 Verhalten Bedeutung Die Lampe/Lichtquelle ist ausgeschaltet. -
Seite 16: Fernbedienung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Fernbedienung Hinweise Die Fernbedienung wird ohne Batterie geliefert. Entfernen Sie die rückseitige Abdeckung und legen Sie die Batterien ein. Achten Sie dabei auf korrekte Zollpolarität. Für diesen Projektor werden nicht alle Steuerungstasten an der Fernbedienung verwendet. - Seite 17 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Fernbedienung – Fortsetzung Hinweise FOCUS Drücken Sie die FOCUS-Taste, um in den FOCUS-EINSTELLUNGSMODUS Beim Einstellen der Bildschärfe zu wechseln, und drücken Sie dann eine der Pfeiltasten, um die Bildschärfe (Focus) bzw.
-
Seite 18: Infrarotempfang
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Infrarotempfang Hinweise Der Projektor verfügt über Infrarotsensoren an der Front- und Rückseite. 40° Der Akzeptanzwinkel liegt bei 40°. Achten Sie darauf, dass sich die Fernbedienung innerhalb des Der Infrarotempfang wird über die Akzeptanzwinkels befindet, wenn Sie den Projektor zu steuern versuchen. -
Seite 19: Fernbedienung - Fehlerbehebung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ÜBERBLICK PROJEKTOR Fernbedienung – Fehlerbehebung Hinweise Die Fernbedienung wird ohne Batterie geliefert. Entfernen Sie die rückseitige Abdeckung und legen Sie die Batterien ein. Achten Sie dabei auf korrekte Zollpolarität. Falls der Projektor nicht reagiert, wenn Sie eine Taste an der Fernbedienung drücken, überprüfen Sie bitte Folgendes. -
Seite 20: Positionierung Der Leinwand Und Des Projektors
Digital Projection INSIGHT 4K Dual LED- & Quad Serie POSITIONIERUNG DER LEINWAND UND DES PROJEKTORS Positionierung der Leinwand und des Projektors Hinweise Die Installation sollte nur von autorisiertem Personal vorgenommen werden. Stellen Sie die Leinwand so auf, dass das Publikum eine gute Sicht auf sie hat. -
Seite 21: Ausrichtung Und Neigung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie POSITIONIERUNG DER LEINWAND UND DES PROJEKTORS Ausrichtung und Neigung Hinweise Tisch ±360° ±360° Der INSIGHT 4K Dual LED kann in jedem Winkel positioniert werden (siehe Abbildung).. ±360° ±360° Decke INSIGHT 4K Dual LED: Positionierung in jedem Winkel möglich... -
Seite 22: Fitting The Lens
Digital Projection INSIGHT 4K Dual LED- & Quad Serie FITTING THE LENS Fitting The Lens Hinweise Bevor Sie die Linse wechseln, stellen Sie stets sicher, dass Setzen Sie die Linse in die Fassung ein. der Projektor ausgeschaltet Stecken Sie die drei Positionierstifte in die und vollständig vom Stromnetz... -
Seite 23: Reinigen Und Wechseln Der Filter, Dual Led
Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, DUAL LED Reinigen und Wechseln der Filter, Dual LED Hinweise Die Knöpfe an der abnehmbaren Abdeckung sind unverlierbar. Die Informationen in diesem Kapitel beziehen sich auf INSIGHT 4K Dual LED. - Seite 24 Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, DUAL LED Hinweise Sollen die Filter ausgewechselt werden, überspringen Sie den folgenden Schritt: Verwenden Sie einen Staubsauger mit Bürstenaufsatz zum Reinigen der Die Informationen auf Luftfilter. Vermeiden Sie direkten Kontakt, wenn Sie keinen Bürstenaufsatz dieser Seite beziehen sich auf oder einen Düsenaufsatz benutzen.
-
Seite 25: Vorderer Filter
Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, DUAL LED Vorderer Filter Hinweise Entfernen Sie ggf. die Linse. Lösen Sie die sechs unverlierbaren Schrauben an der Frontabdeckung des Projektors und entfernen Sie dann die Abdeckung. - Seite 26 Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, DUAL LED Montieren Sie den Luftfilter am Projektor. Hinweise Ein Pfeil gibt Ihnen die Montagerichtung an der Seite des Luftfilters an. Richten Sie den Pfeil zum Der Pfeil sieht womöglich etwas...
-
Seite 27: Reinigen Und Wechseln Der Filter, Quad
Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, QUAD Reinigen und Wechseln der Filter, QUAD Hinweise Die Informationen in diesem Kapitel beziehen sich auf INSIGHT 4K Quad. Seitliche Filter Lösen Sie die sechs unverlierbaren Schrauben... - Seite 28 Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, QUAD Hinweise Sollen die Filter ausgewechselt werden, überspringen Sie den folgenden Schritt: Verwenden Sie einen Staubsauger Die Informationen auf mit Bürstenaufsatz zum Reinigen der dieser Seite beziehen sich auf Luftfilter, wenn Sie keinen Bürstenaufsatz...
-
Seite 29: Vorderer Filter
Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, QUAD Vorderer Filter Hinweise Entfernen Sie ggf. die Linse. Lösen Sie die sechs unverlierbaren Schrauben an der Frontabdeckung des Projektors und entfernen Sie dann die Abdeckung. - Seite 30 Digital Projection INSIGHT 4K Dual LED- & Quad Serie REINIGEN UND WECHSELN DER FILTER, QUAD Montieren Sie den Luftfilter am Projektor. Hinweise Ein Pfeil gibt Ihnen die Montagerichtung an der Seite des Luftfilters an. Richten Sie den Pfeil zum Projektor hin aus.
-
Seite 31: Bedienung Des Projektors
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BEDIENUNG DES PROJEKTORS Bedienung des Projektors Hinweise Trennen Sie das Stromkabel Einschalten des Projektors nicht, während der Projektor Schließen Sie das Stromkabel an das Versorgungsnetz und die Netzbuchse in Betrieb ist oder sich in der seitlich des Projektors an. -
Seite 32: Ausschalten Des Projektors
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BEDIENUNG DES PROJEKTORS Ausschalten des Projektors Hinweise Drücken Sie die OFF-Taste für mindestens drei Sekunden. Um den Projektor ganz auszuschalten, nehmen Sie ihn vom Stromnetz. POWER FOCUS ROLL OFF-Taste – Fernbedienung... -
Seite 33: Eingangswahl
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BEDIENUNG DES PROJEKTORS Eingangswahl Hinweise Mit Hilfe des Tastenfelds Die Eingänge im Hauptanschlussfeld werden wie folgt aufgeführt: • HDMI A • HDMI B • DisplayPort A • DisplayPort B Drücken Sie , um zum nächsten Eingang in der Liste zu wechseln. -
Seite 34: Kalibrierung Von Zoom Und Bildschärfe
Mit Hilfe der Projector Controller-Software können Sie zwischen verschiedenen anzupassenden Einstellungen auswählen. Die Software sind alle anderen Funktionen steht auf der Website von Digital Projection zum kostenlosen Download bereit. der Fernbedienung nicht Ausführliche Informationen zur Installation und Anwendung der Software finden Sie im Projector Controller-Benutzerhandbuch. -
Seite 35: Anleitung Aller Anschlüsse
INSIGHT 4K Dual LED-Serie INSIGHT 4K Quad-Serie Digitaler Videoprojektor mit hoher Lichtleistung ANLEITUNG ALLER ANSCHLÜSSE Rev A Oktober 2016... -
Seite 36: In Dieser Anleitung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Signaleingänge ....................31 3D Sync ........................Anzeigen im Anschlussfeld..................EDID am DisplayPort und an den HDMI-Eingängen ..........Verwendung von HDMI-/DisplayPort-Schaltern mit dem Projektor ......... Steueranschlüsse ..................... 35 ANLEITUNG ALLER ANSCHLÜSSE... -
Seite 37: Signaleingänge
Digital Projection INSIGHT 4K Dual LED- & Quad Serie SIGNALEINGÄNGE Signaleingänge Hinweise Im Hauptanschlussfeld sind die folgenden Eingänge verfügbar: Die Installation einer Optionskarte bietet unter Umständen die HDMI A LAMP SERIAL ERROR Möglichkeit, weitere Eingänge HDMI 1.4b hinzuzufügen. Für Informationen zu Optionskarten setzen Sie sich bitte mit Ihrem Händler in Verbindung. -
Seite 38: 3D Sync
Digital Projection INSIGHT 4K Dual LED- & Quad Serie SIGNALEINGÄNGE 3D Sync Hinweise 3D Sync In Sync-Eingangssignal Anschluss des 3D-Sync von Ihrer Graphikkarte oder Ihrem Server. 3D Sync Out Sync-Ausgangssignal Schließen Sie diesen an Ihren IR-Sender oder ZScreen an. ANLEITUNG ALLER ANSCHLÜSSE... -
Seite 39: Anzeigen Im Anschlussfeld
Digital Projection INSIGHT 4K Dual LED- & Quad Serie SIGNALEINGÄNGE Anzeigen im Anschlussfeld Hinweise 3D Sync In / Out An (grün) 3D Sync ist vorhanden. HDMI A / HDMI B / DisplayPort A / DisplayPort B An (grün) Eingang ausgewählt. Signal erkannt und in Reichweite Blinkt (grün) -
Seite 40: Edid Am Displayport Und An Den Hdmi-Eingängen
Digital Projection INSIGHT 4K Dual LED- & Quad Serie SIGNALEINGÄNGE EDID am DisplayPort und an den HDMI-Eingängen Hinweise Wenn Sie eine Computer-DVI-Karte oder eine andere Quellen nutzen, die das EDID-Protokoll ausführt, konfiguriert sich die Quelle automatisch selbst, um so mit dem Projektor kompatibel zu werden. -
Seite 41: Steueranschlüsse
Digital Projection INSIGHT 4K Dual LED- & Quad Serie STEUERANSCHLÜSSE Steueranschlüsse Hinweise PC-Steuerterminal (RS-232) Nutzen Sie dieses Terminal, wenn Sie den Projektor über eine serielle Verbindung von einem PC aus steuern. Kabelfernbedienung IN LAMP SERIAL ERROR WIRED REMOTE Können Infrarotsignale... - Seite 42 Digital Projection INSIGHT 4K Dual LED- & Quad Serie Diese Seite wurde mit Absicht frei gelassen. ANLEITUNG ALLER ANSCHLÜSSE...
-
Seite 43: Bedienungsanleitung
INSIGHT 4K Dual LED-Serie INSIGHT 4K Quad-Serie Digitaler Videoprojektor mit hoher Lichtleistung BEDIENUNGSANLEITUNG Rev A Oktober 2016... - Seite 44 Digital Projection INSIGHT 4K Dual LED- & Quad Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Tastenfeld und Fernbedienung ..............39 Anpassung der Projektoreinstellungen ............. 40 BEDIENUNGSANLEITUNG Rev A Oktober 2016...
-
Seite 45: Tastenfeld Und Fernbedienung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie TASTENFELD UND FERNBEDIENUNG Tastenfeld und Fernbedienung Hinweise Über das Tastenfeld und die Fernbedienung lassen sich einige grundlegende Funktionen unmittelbar aufrufen: OPEN Beim Einstellen der Bildschärfe POWER SHUTTER (Focus) bzw. des Zooms (Zoom) -
Seite 46: Anpassung Der Projektoreinstellungen
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANPASSUNG DER PROJEKTOREINSTELLUNGEN Anpassung der Projektoreinstellungen Hinweise Mit Hilfe der Projector Controller-Software können verschiedene Anpassungen vorgenommen werden. Die Software steht auf der Website von Digital Projection zum kostenlosen Download bereit. Ausführliche Informationen zur Installation und Anwendung der Software finden Sie im Projector Controller-Benutzerhandbuch. -
Seite 47: Referenzhandbuch
INSIGHT 4K Dual LED-Serie INSIGHT 4K Quad-Serie Digitaler Videoprojektor mit hoher Lichtleistung REFERENZHANDBUCH Rev A Oktober 2016... - Seite 48 Digital Projection INSIGHT 4K Dual LED- & Quad Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Das DMD™......................43 Auswahl einer Linse ..................45 Berechnung ....................... Berechnungsbeispiel ....................Anforderungen an die Leinwand ..............48 DMD™-Bildanpassung ..................... Leinwanddiagonalen ....................Anpassung des Bildes an die Leinwand ..............
-
Seite 49: Das Dmd
Digital Projection INSIGHT 4K Dual LED- & Quad Serie DAS DMD™ Das DMD™ Hinweise Ein DMD™ (Digital Micromirror Device™ – Mikrospiegelarray) ist ein echter Lichtmodulator, der ein Array aus rund 8,8 Millionen sich bewegender Aluminium-Mikrospiegel nutzt, von denen jeder ein Pixel im finalen projizierten Bild repräsentiert. Die äußersten Mikrospiegel im Spektrum bleiben inaktiv („Spiegelteich”) und werden beim Zusammensetzen... - Seite 50 Digital Projection INSIGHT 4K Dual LED- & Quad Serie DAS DMD™ Hinweise Je nach angewandter Spannungspolarität kippen die Spiegel nach links bzw. nach rechts, um einen hellen bzw. dunklen Bildpunkt zu produzieren. Trifft Licht auf das gesamte DMD™, wird nur das Licht projiziert, das von einem nach links gekippten Spiegel umgeleitet wird.
-
Seite 51: Auswahl Einer Linse
Digital Projection INSIGHT 4K Dual LED- & Quad Serie AUSWAHL EINER LINSE Auswahl einer Linse Hinweise Es sind zahlreiche Linsen erhältlich. Für welche Linse Sie sich entscheiden, hängt von der Größe der Leinwand, dem Bildseitenverhältnis, dem Projektionsabstand und der Lichtleistung ab. In der nachstehenden Tabelle sind alle erhältlichen Linsen mit ihrem jeweiligen INSIGHT 4K-Zoomlinsen sind für... -
Seite 52: Berechnung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie AUSWAHL EINER LINSE Berechnung Hinweise Ermitteln Sie durch die Berechnung des Projektionsmaßstabs, welche Linse benötigt wird. Achten Sie bei der Berechnung Der Projektionsmaßstab ist das Verhältnis des Projektionsabstands des Projektionsmaßstabs darauf, zur Leinwandbreite identische Maßeinheiten für... -
Seite 53: Berechnungsbeispiel
Digital Projection INSIGHT 4K Dual LED- & Quad Serie AUSWAHL EINER LINSE Berechnungsbeispiel Hinweise Berechnen Sie den Projektionsmaßstab anhand der FÜR DIESE BERECHNUNG ERFORDERLICHEN ANGABEN Formel. Ihre Leinwand ist 4,5 m breit und Sie wollen Ihren • Formel zur Berechnung des Projektionsmaßstabs: Projektor in einem Abstand von ungefähr 11 m zur... -
Seite 54: Anforderungen An Die Leinwand
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANFORDERUNGEN AN DIE LEINWAND Anforderungen an die Leinwand Hinweise DMD™-Bildanpassung Der Projektor unterstützt 4K- und Ultra HD-Formate und kann durch Bilddopplung 2K und 1080p erreichen. Bei 2K und Bild-gedoppeltem 1080p wird nicht die volle Breite des DMD™ benötigt, was zu einem Pillarbox-Format führt (siehe Abbildung). -
Seite 55: Leinwanddiagonalen
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANFORDERUNGEN AN DIE LEINWAND Leinwanddiagonalen Hinweise Die Größe von Leinwänden wird bisweilen in der entsprechenden Diagonale B = Breite (D) angegeben. Bei großen Leinwänden und Projektionsabständen mit unterschiedlichen Seitenverhältnissen ist es praktikabler, die Leinwandbreite (B) und die Leinwandhöhe (H) zu messen. -
Seite 56: Anpassung Des Bildes An Die Leinwand
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANFORDERUNGEN AN DIE LEINWAND Anpassung des Bildes an die Leinwand Hinweise Es ist wichtig, dass die Leinwand ausreichend hoch und breit ist, um Bilder mit allen gewünschten Seitenverhältnissen anzeigen zu können. -
Seite 57: Positionierung Der Leinwand Und Des Projektors
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANFORDERUNGEN AN DIE LEINWAND Positionierung der Leinwand und des Hinweise Projektors Für optimale Sicht sollte die Leinwand auf einer ebenen Der Projektor sollte so nah wie Fläche und vertikal zum Boden aufgestellt werden. Die möglich an einer Steckdose... -
Seite 58: Bildpositionierung
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BILDPOSITIONIERUNG Bildpositionierung Hinweise Normalerweise wird der Projektor zur Mitte der Leinwand hin positioniert. Sie können den Projektor allerdings auch seitlich der Leinwand aufstellen oder so, dass er ober- oder unterhalb der Leinwandmitte ausgerichtet ist. Stellen Sie das Bild dabei anhand der Lens Shift-Funktion (bekannt als ansteigende und abfallende Front) so ein, dass ein geometrisch korrektes Bild beibehalten wird. - Seite 59 Digital Projection INSIGHT 4K Dual LED- & Quad Serie BILDPOSITIONIERUNG Hinweise Jegliche Anpassung, die von den auf der folgenden Seite beschriebenen Anpassungsbereichen abweicht, kann zu einer inakzeptablen Verzerrung führen, insbesondere an den Bildkanten. Grund dafür ist der Durchgang des Bildes durch die Peripherie der Linsenoptik.
-
Seite 60: Maximaler Offset-Bereich
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BILDPOSITIONIERUNG Maximaler Offset-Bereich Hinweise Der verfügbare maximale Offset-Bereich hängt von der eingesetzten Linse ab. Die Verstellung der Linse über den Bereich, in dem eine Verzerrung auftritt, hinaus mag zwar physikalisch möglich sein, es ist jedoch mit übermäßiger Vignettierung oder Verzerrung zu rechnen. -
Seite 61: Seitenverhältnisse
Digital Projection INSIGHT 4K Dual LED- & Quad Serie SEITENVERHÄLTNISSE Seitenverhältnisse Hinweise Wie ein projiziertes Bild auf der Leinwand dargestellt wird, hängt von folgenden Faktoren ab: • der DMD™-Auflösung – 4K mit einer Auflösung von 4096 x 2160, was einem Seitenverhältnis von 256:135 bzw. rund 1,9:1 entspricht. -
Seite 62: Bildraten Und Pulldowns
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BILDRATEN UND PULLDOWNS Bildraten und Pulldowns Hinweise Zeilensprungverfahren und Vollbildverfahren Beim Zeilensprungverfahren handelt es sich um eine Methode der Bildaktualisierung durch das sequenzielle Zeichnen sämtlicher Bildzeilen. Beim Zeilensprungverfahren dagegen werden abwechselnd ungerade und gerade Zeilen abgetastet. Bei alten analogen Fernsehsystemen wurde die Verflechtung allgemein als Methode der Verdoppelung der Aktualisierungsrate genutzt, ohne dass dabei zusätzliche Bandbreite erforderlich war. -
Seite 63: Pulldowns - Umwandlung In Zielformate
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BILDRATEN UND PULLDOWNS Pulldowns – Umwandlung in Zielformate Hinweise Pulldowns stellen eine Methode zur Umwandlung einer 24p-Quelle in ein anderes Zielformat durch das Hinzufügen von zusätzlichen Bildern zur Quelle dar. 2:3-Pulldown (normaler Pulldown) Anhand dieser Methode wird eine 24p-Quelle (Film) in ein 60i-Ziel (NTSC-Video) umgewandelt, indem zwei zusätzliche Felder für jeweils... -
Seite 64: 2:3:3:2-Pulldown (Erweiterter Pulldown)
Digital Projection INSIGHT 4K Dual LED- & Quad Serie BILDRATEN UND PULLDOWNS 2:3:3:2-Pulldown (erweiterter Pulldown) Hinweise Diese Methode hat große Ähnlichkeit mit dem normalen Pulldown. Die resultierende 30 BpS-Videosequenz enthält im Gegensatz zum normalen Pulldown allerdings Felder von zwei unterschiedlichen Quellbildern. -
Seite 65: Anhang A: Teilenummern Linse
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG A: TEILENUMMERN LINSE Anhang A: Teilenummern Linse Hinweise Linse Teilenr. Fokusbereich Linsenverstellung Linsenerweiterung 0.93:1 Fest 117-310 0.5 m - 40+ m Vert: 0.210 (U) 0.210 (D) Rahmen, Hor: 0.08 (L) 0.08 (R) 272 mm bei 1.13:1... -
Seite 66: Anhang B: Unterstützte Signaleingangsmodi
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG B: UNTERSTÜTZTE SIGNALEINGANGSMODI Anhang B: Unterstützte Signaleingangsmodi Hinweise HDMI-Formate bis zu 2K werden automatisch erkannt und nach RGB konvertiert. Der Projektor sollte daher auf RGB eingestellt sein. Formate über 2K werden in Auflösung... -
Seite 67: Anhang C: Glossar
Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR ANHANG C: Glossar Hinweise 1080p Eine HDTV-Auflösung, die 1920 x 1080 Pixel (einem Breitbild-Seitenverhältnis von 16:9) entspricht. Aktive 3D-Brillen Kabellose, batteriebetriebene LCD-Shutter-Brillen. Synchronisationsinformationen werden über einen Infrarot- oder Hochfrequenzsender, der an den Sync OUT-Anschluss des Projektors angeschlossen ist, an die Brillen übermittelt. - Seite 68 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR Bildrate Hinweise Die Anzahl der pro Sekunde anzeigten Bilder (BpS). Bei TV und Video ist unter der Bildrate die Rate zu verstehen, zu der das Anzeigegerät die Leinwand scannt, um das Bild zu erzeugen.
- Seite 69 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR DMD™ (Digital Micromirror Device™) Hinweise Das optische Tool, das das elektronische Signal von der Eingangsquelle in ein optisches Bild umwandelt, das auf der Leinwand angezeigt wird. Das DMD™ eines Projektors verfügt über eine feste Auflösung, die sich auf das Seitenverhältnis des projizierten Bildes auswirkt.
- Seite 70 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR Einzelbild Hinweise Eines der zahlreichen Standbilder, die hintereinander angezeigt werden, um ein bewegtes Bild zu erzeugen. Ein Einzelbild besteht aus horizontalen Zeilen aus Pixeln. Ein Bild mit einer Auflösung von 1920x1080 besteht aus 1080 Zeilen, die jeweils 1920 Pixel enthalten.
- Seite 71 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR HDTV (High Definition Television) Hinweise Ein Fernsehsystem mit einer höheren Auflösung als SDTV und EDTV. Die Übertragung in unterschiedlichen Formaten, insbesondere 1080p und 720p, ist möglich. Helligkeit (elektronische Steuerung) Eine Steuerung, die jedem Pixel in der Anzeige einen festen Intensitätswert hinzufügt, wodurch die Gesamtpalette angezeigter Intensitäten nach oben bzw.
- Seite 72 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR LED (Leuchtdiode) Hinweise Eine elektronische Komponente, die Licht abgibt. Letterbox-Format Schwarze Ränder an der Ober- und Unterseite des Bildes. Ein Letterbox-Format entsteht, wenn ein breiteres Bild in einen engeren Rahmen eingepasst wird, ohne dass dabei das ursprüngliche Seitenverhältnis angepasst wird.
- Seite 73 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR Progressives Scanning Hinweise Eine Methode zur Bildaktualisierung, wobei die Zeilen jedes Halbbildes nacheinander gezogen werden, ohne dass dabei eine Verflechtung entsteht. Projektionsabstand Der Abstand zwischen Leinwand und Projektor.
- Seite 74 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR Spiegelteich Hinweise Bereich um die Peripherie des DMD™, der inaktive Spiegel enthält. Der Spiegelteich kann Artefakte erzeugen, zum Beispiel während des Edge Blending-Prozesses. Synchronisierung Ein Zeitsignal zur Koordinierung einer Aktion.
- Seite 75 Digital Projection INSIGHT 4K Dual LED- & Quad Serie ANHANG C: GLOSSAR Vertikale Scanrate Hinweise Die Rate, zu der die Bilder des Eingangssignals aktualisiert werden. Die Rate wird von der vertikalen Synchronisation von der Quelle bestimmt und in Hertz gemessen.
- Seite 76 Kontakt: Digital Projection Limited Digital Projection Inc. Digital Projection China Digital Projection Asia Greenside Way, Middleton 55 Chastain Road, Suite 115 16 New Industrial Road 中国 北京市 朝阳区 芍药居北里101号 Manchester M24 1XX, UK Kennesaw, GA 30144, USA #02-10 Hudson Technocentre 世奥国际中心A座2006室(100029)
