Inhaltszusammenfassung für Digital Projection INSIGHT 4K Laser Serie

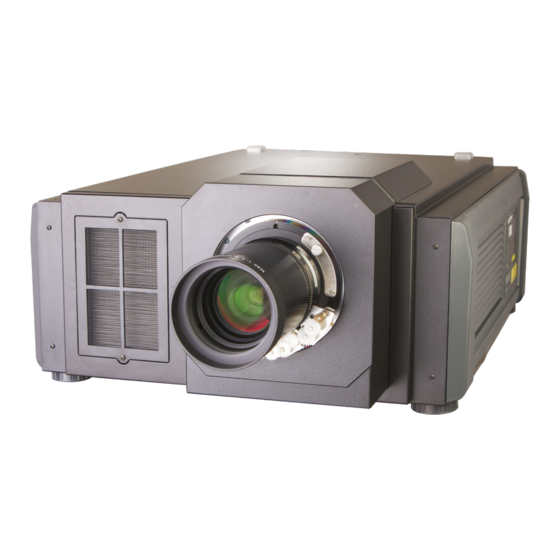

- Seite 1 INSIGHT 4K Laser Serie Digitaler Videoprojektor mit hoher Lichtleistung 4INSTALLATIONS UND KURZANLEITUNG 4ANLEITUNG ALLER ANSCHLÜSSE 4BEDIENUNGSANLEITUNG 4REFERENZHANDBUCH Rev A Oktober 2016 118-138A...
-
Seite 2: Über Dieses Dokument
Ankündigung Änderungen an den Spezifikationen oder Designs vor oder fügen neue Features hinzu. Impressum Alle Warenzeichen und Handelsmarken, die in diesem Dokument erwähnt werden, bleiben Eigentum des jeweiligen Inhabers. Digital Projection verzichtet auf jegliche Eigentumsansprüche bezüglich Warenzeichen und Handelsmarken Dritter Copyright ©... -
Seite 3: Wissenswertes Zum Thema Laser
Digital Projection INSIGHT 4K Laser Serie Wissenswertes zum Thema Laser Hinweise LASER LIGHT AVOID DIRECT EYE EXPOSURE CLASS 3R LASER PRODUCT 455-470nm <13Watts CLASSIFIED EN/IEC 60825-1 2007 Vorsicht: Durch die Durchführung von anderen Kontrollen, Anpassungen oder Verfahren als den in diesem Dokument angegebenen kann es zum Austritt gefährlicher Strahlung kommen. -
Seite 4: Einführung
Digital Projection INSIGHT 4K Laser Serie Einführung Hinweise Herzlichen Glückwunsch zum Kauf dieses Digital Projection-Produkts. Ihr Projektor verfügt über folgende wichtige Eigenschaften: • 4K-Auflösung bis zu 60 BpS über einen DisplayPort-Eingang. • Dual Pipe-Eingangskapazität (2 x DisplayPort 1.2). • Volle 4K-3D-Anzeigekapazität. -
Seite 5: Inhaltsverzeichnis
Digital Projection INSIGHT 4K Laser Serie INHALT INSTALLATIONS UND KURZANLEITUNG ANLEITUNG ALLER ANSCHLÜSSE ..........23 ........1 STROMANSCHLUSS ..............3 SIGNALEINGÄNGE ..............25 Hauptanschlussfeld ................25 ÜBERBLICK PROJEKTOR ............. 4 .................... 26 Front- und Rückansicht ................. 4 3D Sync ............. 27 Bedienfeld ..................... 5 Anzeigen im Hauptanschlussfeld Optionskarte .................. - Seite 6 Digital Projection INSIGHT 4K Laser Serie INHALT (Fortsetzung) BEDIENUNGSANLEITUNG REFERENZHANDBUCH ..............31 ................43 NUTZUNG DES BEDIENFELDS ............ 33 DAS DMD™ ................. 45 Überblick LCD-Anzeige ............... 33 AUSWAHL EINER LINSE .............. 47 ................33 Im STANDBY-Modus ANFORDERUNGEN AN DIE LEINWAND ........48 ...................
-
Seite 7: Installations Und Kurzanleitung
INSIGHT 4K Laser Serie Digitaler Videoprojektor mit hoher Lichtleistung INSTALLATIONS UND KURZANLEITUNG Rev A Oktober 2016... - Seite 8 Digital Projection INSIGHT 4K Laser Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Stromanschluss ....................3 Überblick Projektor .................... 4 Front- und Rückansicht ....................Bedienfeld ........................Tastenanzeigen im Steuerfeld ..................Statusanzeigen ......................Positionierung der Leinwand und des Projektors ........8 Neigung – Einschränkungen ..................
-
Seite 9: Stromanschluss
Digital Projection INSIGHT 4K Laser Serie STROMANSCHLUSS Stromanschluss Hinweise Bei rückseitiger Ansicht befindet sich der AC-Netzeingang Verwenden Sie nur das im auf der rechten Seite im hinteren Bereich. Lieferumfang enthaltene Stromkabel. Achten Sie darauf, dass der der Stromschalter oberhalb des Eingangs auf OFF gestellt ist. -
Seite 10: Überblick Projektor
Digital Projection INSIGHT 4K Laser Serie ÜBERBLICK PROJEKTOR Überblick Projektor Hinweise Front- und Rückansicht Lufteintritt und -filter SYSTEM-Statusanzeige Bei Normalbetrieb des Projektors leuchtet diese Anzeige grün oder orange. Bei Auftreten eines Fehlers leuchtet die Anzeige rot. Je nach Szenario kann die Anzeige durchgehend leuchten oder blinken. -
Seite 11: Bedienfeld
Digital Projection INSIGHT 4K Laser Serie ÜBERBLICK PROJEKTOR Bedienfeld Hinweise LCD-Display KEY LOCK-Taste (mit Anzeige) Pfeiltasten MENU-Taste ENTER-Taste In dieser Konfiguration nicht verwendet (außer zur Eingabe alphanumerischer Werte) LIGHT-Taste In dieser Konfiguration nicht verwendet POWER-Taste (mit Anzeige) EXIT-Taste DOUSER-Taste (mit Anzeige) -
Seite 12: Tastenanzeigen Im Steuerfeld
Digital Projection INSIGHT 4K Laser Serie ÜBERBLICK PROJEKTOR Tastenanzeigen im Steuerfeld Hinweise KEY LOCK Verhalten Bedeutung Tastensperre ist deaktiviert. Tastensperre ist aktiviert. POWER ON / OFF Verhalten Bedeutung Der Projektor ist ausgeschaltet oder befindet sich im Standby-Modus. Der Projektor wärmt auf (Vorbereitung auf Blinkt grün... -
Seite 13: Statusanzeigen
Digital Projection INSIGHT 4K Laser Serie ÜBERBLICK PROJEKTOR Statusanzeigen Hinweise LICHT-Statusanzeige Verhalten Bedeutung Die Lichtquelle ist ausgeschaltet. Die Lichtquelle ist eingeschaltet. SYSTEM status indicator Verhalten Bedeutung Der Projektor ist ausgeschaltet. Blinkt grün Der Projektor wärmt auf. Der Douser ist geschlossen und die Lichtquelle ausgeschaltet. -
Seite 14: Positionierung Der Leinwand Und Des Projektors
Digital Projection INSIGHT 4K Laser Serie POSITIONIERUNG DER LEINWAND UND DES PROJEKTORS Positionierung der Leinwand und des Projektors Hinweise Die Installation sollte nur von autorisiertem Personal vorgenommen werden. Stellen Sie die Leinwand so auf, dass das Publikum eine gute Sicht auf sie hat. -
Seite 15: Neigung - Einschränkungen
Digital Projection INSIGHT 4K Laser Serie POSITIONIERUNG DER LEINWAND UND DES PROJEKTORS Neigung – Einschränkungen Hinweise Der Projektor kann in verschiedenen Positionen betrieben werden. Die einzigen Winkel, bei dem ein Betrieb nicht möglich ist, sind: Die Installation im Portrait-Modus •... -
Seite 16: Einsetzen Der Linse
Digital Projection INSIGHT 4K Laser Serie EINSETZEN DER LINSE Einsetzen der Linse Hinweise Bevor Sie die Linse wechseln, stellen Sie stets sicher, dass Setzen Sie die Linse in die Fassung ein. der Projektor ausgeschaltet und vollständig vom Stromnetz Stecken Sie die drei Positioniers getrennt ist. -
Seite 17: Reiningen Und Wechseln Der Filter
Digital Projection INSIGHT 4K Laser Serie REININGEN UND WECHSELN DER FILTER Reiningen und Wechseln der Filter Hinweise Hintere Filter Die Knöpfe an der abnehmbaren Abdeckung sind unverlierbar. Lösen Sie die zwei Knöpfe mit der die Filter befestigt sind, indem Sie diese im Uhrzeigersinn drehen. - Seite 18 Digital Projection INSIGHT 4K Laser Serie REININGEN UND WECHSELN DER FILTER Sollen die Filter ausgewechselt werden, überspringen Sie den folgenden Schritt: Hinweise Verwenden Sie einen Staubsauger mit Bürstenaufsatz zum Reinigen der Luftfilter. Vermeiden Sie direkten Kontakt, wenn Sie keinen Bürstenaufsatz oder einen Düsenaufsatz benutzen.
-
Seite 19: Vorderer Filter
Digital Projection INSIGHT 4K Laser Serie REININGEN UND WECHSELN DER FILTER Vorderer Filter Hinweise Lösen Sie die zwei unverlierbaren Schrauben an der Filterabdeckung und entfernen Sie die Abdeckung. Bevor Sie die Filter wechseln, stellen Sie stets sicher, dass der Projektor ausgeschaltet und vollständig vom Stromnetz... - Seite 20 Digital Projection INSIGHT 4K Laser Serie REININGEN UND WECHSELN DER FILTER Montieren Sie den Luftfilter am Projektor. Hinweise Ein Pfeil gibt Ihnen die Montagerichtung an der Seite des Luftfilters an. Richten Sie den Pfeil zum Projektor hin aus. Bevor Sie die Filter wechseln,...
-
Seite 21: Rücksetzen Der Luftfilternutzungszeit
Digital Projection INSIGHT 4K Laser Serie REININGEN UND WECHSELN DER FILTER Rücksetzen der Luftfilternutzungszeit Reset Hinweise Schalten Sie den Projektor ein. Filter Usage Öffnen Sie das Menü und gehen Sie zu Configuration > Reset Filter Usage setzt die Der Wechsel der Filter erfolgt Filternutzungszeit zurück. -
Seite 22: Bedienung Des Projektors
Digital Projection INSIGHT 4K Laser Serie BEDIENUNG DES PROJEKTORS Bedienung des Projektors Hinweise Einschalten des Projektors Schalten Sie den Projektor Achten Sie darauf, dass der Stromschalter oberhalb des Netzeingangs nicht aus oder trennen ihn vom auf OFF gestellt ist. Schließen Sie den Projektor über das Stromkabel Stromnetz, während er noch... -
Seite 23: Ausschalten Des Projektors
Digital Projection INSIGHT 4K Laser Serie BEDIENUNG DES PROJEKTORS Ausschalten des Projektors Hinweise Drücken und halten Sie die POWER -Taste für mindestens drei Sekunden. Die Lichtquelle schaltet sich ab und der Projektor beginnt abzukühlen. Während des Abkühlens blinkt die -Statusanzeige gelb. Der Lüfter... -
Seite 24: Auswahl Eines Titels Oder Eines Testbilds
Digital Projection INSIGHT 4K Laser Serie BEDIENUNG DES PROJEKTORS Auswahl eines Titels oder eines Testbilds Hinweise Der Projektor wird mit bereits konfigurierten Titeln und Testbildern geliefert. Fall Sie die Konfiguration ändern müssen, setzen Sie sich mit Ihrem Händler in Verbindung. -
Seite 25: Auswahl Eines Testbildes
Digital Projection INSIGHT 4K Laser Serie BEDIENUNG DES PROJEKTORS Auswahl eines Testbildes Hinweise Schalten Sie den Projektor ein und entsperren Sie, falls nötig, das Tastenfeld. Wenn dem Testbild ein Shortcut zugeordnet ist, drücken Sie die Shortcut-Taste und der Projektor beginnt mit der Anzeige des Testbildes. -
Seite 26: Einstellen Der Linse
Digital Projection INSIGHT 4K Laser Serie BEDIENUNG DES PROJEKTORS Einstellen der Linse Hinweise Drücken Sie MENU Configuration Drücken Sie solange die Pfeiltaste LINKS oder RECHTS , um die verschiedenen Menüs zu durchlaufen, bis auf dem LCD-Bildschirm angezeigt wird. Die Menü- Configuration ... -
Seite 27: Helligkeitsanpassung
Digital Projection INSIGHT 4K Laser Serie BEDIENUNG DES PROJEKTORS Helligkeitsanpassung Hinweise Drücken Sie MENU Drücken Sie solange die Pfeiltaste LINKS oder RECHTS , um die verschiedenen Menüs zu durchlaufen, bis Configuration auf dem LCD- Bildschirm angezeigt wird. Die Menü-Liste ist wie folgt: •... - Seite 28 Digital Projection INSIGHT 4K Laser Serie Diese Seite wurde mit Absicht frei gelassen. INSTALLATIONS UND KURZANLEITUNG...
-
Seite 29: Anleitung Aller Anschlüsse
INSIGHT 4K Laser Serie Digitaler Videoprojektor mit hoher Lichtleistung ANLEITUNG ALLER ANSCHLÜSSE Rev A Oktober 2016... -
Seite 30: In Dieser Anleitung
Digital Projection INSIGHT 4K Laser Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Signaleingänge ....................25 Hauptanschlussfeld ....................3D Sync .......................... Anzeigen im Hauptanschlussfeld ..................Optionskarte ......................EDID an den DVI-, HDMI- und DisplayPort-Eingängen .......... Verwendung von HDMI-/DVI-/DisplayPort-Schaltern mit dem Projektor ...... -
Seite 31: Signaleingänge
Digital Projection INSIGHT 4K Laser Serie SIGNALEINGÄNGE Signaleingänge Hinweise Hauptanschlussfeld Im Hauptanschlussfeld sind die folgenden Eingänge verfügbar: HDMI 1 HDMI 1.4 HDMI 2 HDMI 1.4 DisplayPort 1 DisplayPort 2 ANLEITUNG ALLER ANSCHLÜSSE Rev A Oktober 2016 page 25... -
Seite 32: 3D Sync
Digital Projection INSIGHT 4K Laser Serie SIGNALEINGÄNGE 3D Sync Hinweise Hauptanschlussfeld 3D Sync In Sync-Eingangssignal Anschluss des 3D-Sync von Ihrer Grafikkarte oder Ihrem Server. 3D Sync Out Sync-Ausgangssignal Schließen Sie diesen an Ihren IR-Sender oder ZScreen an. ANLEITUNG ALLER ANSCHLÜSSE... -
Seite 33: Anzeigen Im Hauptanschlussfeld
Digital Projection INSIGHT 4K Laser Serie SIGNALEINGÄNGE Anzeigen im Hauptanschlussfeld Hinweise Hauptanschlussfeld 3D Sync In / Out Diese Anzeigen leuchten durchgehend grün, wenn 3D-Sync vorhanden ist. HDMI 1 / HDMI 2 / DisplayPort 1 / DisplayPort 2 Jede dieser Anzeigen leuchtet durchgehend grün, wenn der benachbarte Eingang verwendet wird. -
Seite 34: Optionskarte
Digital Projection INSIGHT 4K Laser Serie SIGNALEINGÄNGE Optionskarte Hinweise Zusätzlich zur Basisplatine kann eine Optionskarte installiert werden. Diese ist standardmäßig jedoch nicht in der Hardware- Konfiguration enthalten. Bei Installation einer Optionskarte können die folgenden Eingänge zusätzlich verfügbar gemacht werden: 3G-SDI A... -
Seite 35: Edid An Den Dvi-, Hdmi- Und Displayport-Eingängen
Digital Projection INSIGHT 4K Laser Serie SIGNALEINGÄNGE EDID an den DVI-, HDMI- und DisplayPort-Eingängen Hinweise Wenn Sie eine Computer-DVI-Karte oder eine andere Quellen nutzen, die das EDID-Protokoll ausführt, konfiguriert sich die Quelle automatisch selbst, um so mit dem Projektor kompatibel zu werden. -
Seite 36: Steueranschlüsse
Digital Projection INSIGHT 4K Laser Serie STEUERANSCHLÜSSE Steueranschlüsse Hinweise PC-Steuerterminal (RS-232) Nutzen Sie dieses Terminal, wenn Sie den Projektor über eine serielle Verbindung von einem PC aus steuern. LAN-Port (LAN) Nutzen Sie diesen Anschluss, wenn Sie den Projektor über eine LAN-Verbindung von einem PC aus steuern. -
Seite 37: Bedienungsanleitung
INSIGHT 4K Laser Serie Digitaler Videoprojektor mit hoher Lichtleistung BEDIENUNGSANLEITUNG Rev A Oktober 2016... - Seite 38 Digital Projection INSIGHT 4K Laser Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG NUTZUNG DES BEDIENFELDS ..............33 Überblick LCD-Anzeige .................... Im STANDBY-Modus ....................... In Betrieb ......................... Bei der Menü-Anzeige ....................Sperren und Entsperren des Steuerfelds ............... Mit Menüs arbeiten ....................
-
Seite 39: Nutzung Des Bedienfelds
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES BEDIENFELDS NUTZUNG DES BEDIENFELDS Hinweise Überblick LCD-Anzeige Im STANDBY-Modus Befindet sich der Projektor im STANDBY-Modus, wird folgendes auf dem LCD-Bildschirm angezeigt Standby Light Off In Betrieb Light 100H Title 292-A Ist der Projektor in Betrieb, wird folgendes auf dem LCD-Bildschirm angezeigt:... -
Seite 40: Bei Der Menü-Anzeige
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES BEDIENFELDS Bei der Menü-Anzeige Hinweise Die LCD-Anzeige gibt in der Regel Informationen in vier Zeilen an: Title Select TEST Pattern Alignment Menü-Name Name Untermenü bzw. Einstellung Ein Sternchen zeigt an, dass es sich bei dem aktuell nachstehend... -
Seite 41: Sperren Und Entsperren Des Steuerfelds
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES BEDIENFELDS Sperren und Entsperren des Steuerfelds Hinweise Je nach Auto Key Lock -Einstellung kann sich das Steuerfeld infolge fehlender Aktivität automatisch selbst sperren. Ist das Steuerfeld gesperrt, leuchtet die KEY LOCK-Anzeige gelb. -
Seite 42: Mit Menüs Arbeiten
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES BEDIENFELDS Mit Menüs arbeiten Hinweise • Um die Menüs des Projektors aufzurufen, drücken Sie MENU • Navigieren Sie mit den Pfeiltasten: • Drücken Sie die Pfeiltaste , um zum vorherigen Menü zurückzukehren. -
Seite 43: Nutzung Des Projektors
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES PROJEKTORS Nutzung des Projektors Hinweise Title Select-Menü Ist dem anzuzeigenden Titel In diesem Menü können Sie einen Titel, der projiziert werden soll, auswählen. eine Preset-Taste zugeordnet, können Sie das auf dieser Der Projektor enthält eine Liste von bis zu 100 registrierten Titeln. Nutzen Sie dieses Menü, um einen Titel aus der Liste auszuwählen. -
Seite 44: Configuration-Menü
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES PROJEKTORS Configuration-Menü Configuration Hinweise Drücken Sie die Pfeiltaste , um die verschiedenen Projektoreinstellungen aufzurufen. Light Setup Light Setup Mit Hilfe dieses Menüs lässt sich die Lichtleistung regulieren. Adjust ... -
Seite 45: Information-Menü
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES PROJEKTORS Information-Menü Hinweise Hier werden Informationen zur Lichtquelle, zur Nutzungszeit des Projektors, zur Version und Information zu Fehlercodes angezeigt. Light Output Light Output Hier wird der Einstellungswert der Lichtleistung als Prozentsatz der maximalen Lichtquellenleistung angegeben. -
Seite 46: Version
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES PROJEKTORS Version Information Hinweise Hier werden Versionsinformationen zu Projektor, Optionskarten und IMB angezeigt. Version System Hier werden die Versionsinformationen des Projektors angegeben. System Data BIOS Hier wird die BIOS-Version des Projektors angegeben. -
Seite 47: Ip Address
Digital Projection INSIGHT 4K Laser Serie NUTZUNG DES PROJEKTORS IP Address IP Address Hinweise Hier wird die IP-Adresse des Projektors angegeben. System < > Dem Projektor ist eine Standard- ( 192.168.10.10) IP-Adresse zugeordnet. Rufen Sie die Seite „IP Address” auf, um die IP-Adresse des Projektors mit Ihrem Netzwerk zu verbinden. - Seite 48 Digital Projection INSIGHT 4K Laser Serie Diese Seite wurde mit Absicht frei gelassen. BEDIENUNGSANLEITUNG...
-
Seite 49: Referenzhandbuch
INSIGHT 4K Laser Serie Digitaler Videoprojektor mit hoher Lichtleistung REFERENZHANDBUCH Rev A Oktober 2016... - Seite 50 Digital Projection INSIGHT 4K Laser Serie IN DIESER ANLEITUNG IN DIESER ANLEITUNG Das DMD™......................45 Auswahl einer Linse ..................47 Anforderungen an die Leinwand ..............48 DMD™-Bildanpassung ..................... Leinwanddiagonalen ....................Anpassung des Bildes an die Leinwand ..............Positionierung der Leinwand und des Projektors ..........
-
Seite 51: Das Dmd
Digital Projection INSIGHT 4K Laser Serie DAS DMD™ Das DMD™ Hinweise Ein DMD™ (Digital Micromirror Device™ – Mikrospiegelarray) ist ein echter Lichtmodulator, der ein Array aus rund 8,8 Millionen sich bewegender Aluminium-Mikrospiegel nutzt, von denen jeder ein Pixel im finalen projizierten Bild repräsentiert. Die äußersten Mikrospiegel im Spektrum bleiben inaktiv („Spiegelteich”) und werden beim Zusammensetzen... - Seite 52 Digital Projection INSIGHT 4K Laser Serie DAS DMD™ Hinweise Je nach angewandter Spannungspolarität kippen die Spiegel nach links bzw. nach rechts, um einen hellen bzw. dunklen Bildpunkt zu produzieren. Trifft Licht auf das gesamte DMD™, wird nur das Licht projiziert, das von einem nach links gekippten Spiegel umgeleitet wird..
-
Seite 53: Auswahl Einer Linse
Digital Projection INSIGHT 4K Laser Serie AUSWAHL EINER LINSE Auswahl einer Linse Hinweise Es sind zahlreiche Linsen erhältlich. Für welche Linse Sie sich entscheiden, hängt von der Größe der Leinwand, dem Bildseitenverhältnis, dem Projektionsabstand und der Lichtleistung ab. In der nachstehenden Tabelle sind alle erhältlichen Linsen mit ihrem jeweiligen INSIGHT 4K-Zoomlinsen sind für... -
Seite 54: Anforderungen An Die Leinwand
Digital Projection INSIGHT 4K Laser Serie ANFORDERUNGEN AN DIE LEINWAND Anforderungen an die Leinwand Hinweise DMD™-Bildanpassung Der Projektor unterstützt 4K- und Ultra HD-Formate und kann durch Bilddopplung 2K und 1080p erreichen. Bei 2K und Bild-gedoppeltem 1080p wird nicht die volle Breite des DMD™ benötigt, was zu einem Pillarbox-Format führt (siehe Abbildung). -
Seite 55: Leinwanddiagonalen
Digital Projection INSIGHT 4K Laser Serie ANFORDERUNGEN AN DIE LEINWAND Leinwanddiagonalen Hinweise Die Größe von Leinwänden wird bisweilen in der entsprechenden Diagonale B = Breite (D) angegeben. Bei großen Leinwänden und Projektionsabständen mit unterschiedlichen Seitenverhältnissen ist es praktikabler, die Leinwandbreite (B) und die Leinwandhöhe (H) zu messen. -
Seite 56: Anpassung Des Bildes An Die Leinwand
Digital Projection INSIGHT 4K Laser Serie ANFORDERUNGEN AN DIE LEINWAND Anpassung des Bildes an die Leinwand Hinweise Es ist wichtig, dass die Leinwand ausreichend hoch und breit ist, um Bilder mit allen gewünschten Seitenverhältnissen anzeigen zu können. Überprüfen Sie anhand der Umrechnungstabelle, ob Sie das Vollbild auf Ihrer Leinwand anzeigen können. -
Seite 57: Positionierung Der Leinwand Und Des Projektors
Digital Projection INSIGHT 4K Laser Serie ANFORDERUNGEN AN DIE LEINWAND Positionierung der Leinwand und des Hinweise Projektors Für optimale Sicht sollte die Leinwand auf einer ebenen Der Projektor sollte so nah wie Fläche und vertikal zum Boden aufgestellt werden. Die möglich an einer Steckdose... -
Seite 58: Bildpositionierung
Digital Projection INSIGHT 4K Laser Serie BILDPOSITIONIERUNG Bildpositionierung Hinweise Normalerweise wird der Projektor zur Mitte der Leinwand hin positioniert. Sie können den Projektor allerdings auch seitlich der Leinwand aufstellen oder so, dass er ober- oder unterhalb der Leinwandmitte ausgerichtet ist. Stellen Sie das Bild dabei anhand der Lens Shift-Funktion (bekannt als ansteigende und abfallende Front) so ein, dass ein geometrisch korrektes Bild beibehalten wird. - Seite 59 Digital Projection INSIGHT 4K Laser Serie BILDPOSITIONIERUNG Hinweise Jegliche Anpassung, die von den auf der folgenden Seite beschriebenen Anpassungsbereichen abweicht, kann zu einer inakzeptablen Verzerrung führen, insbesondere an den Bildkanten. Grund dafür ist der Durchgang des Bildes durch die Peripherie der Linsenoptik.
-
Seite 60: Maximaler Offset-Bereich
Digital Projection INSIGHT 4K Laser Serie BILDPOSITIONIERUNG Maximaler Offset-Bereich Hinweise Der verfügbare maximale Offset-Bereich hängt von der eingesetzten Linse ab. Die Verstellung der Linse über den Bereich, in dem eine Verzerrung auftritt, hinaus mag zwar physikalisch möglich sein, es ist jedoch mit übermäßiger Vignettierung oder Verzerrung zu rechnen. -
Seite 61: Seitenverhältnisse
Digital Projection INSIGHT 4K Laser Serie SEITENVERHÄLTNISSE Seitenverhältnisse Hinweise Wie ein projiziertes Bild auf der Leinwand dargestellt wird, hängt von folgenden Faktoren ab: • der DMD™-Auflösung – 4K mit einer Auflösung von 4096 x 2160, was einem Seitenverhältnis von 256:135 bzw. rund 1,9:1 entspricht. -
Seite 62: Bildraten Und Pulldowns
Digital Projection INSIGHT 4K Laser Serie BILDRATEN UND PULLDOWNS Bildraten und Pulldowns Hinweise Zeilensprungverfahren und Vollbildverfahren Beim Zeilensprungverfahren handelt es sich um eine Methode der Bildaktualisierung durch das sequenzielle Zeichnen sämtlicher Bildzeilen. Beim Zeilensprungverfahren dagegen werden abwechselnd ungerade und gerade Zeilen abgetastet. Bei alten analogen Fernsehsystemen wurde die Verflechtung allgemein als Methode der Verdoppelung der Aktualisierungsrate genutzt, ohne dass dabei zusätzliche Bandbreite erforderlich war. -
Seite 63: Pulldowns - Umwandlung In Zielformate
Digital Projection INSIGHT 4K Laser Serie BILDRATEN UND PULLDOWNS Pulldowns – Umwandlung in Zielformate Hinweise Pulldowns stellen eine Methode zur Umwandlung einer 24p-Quelle in ein anderes Zielformat durch das Hinzufügen von zusätzlichen Bildern zur Quelle dar. 2:3-Pulldown (normaler Pulldown) Anhand dieser Methode wird eine 24p-Quelle (Film) in ein 60i-Ziel (NTSC-Video) umgewandelt, indem zwei zusätzliche Felder für jeweils vier Bilder hinzugefügt werden, wodurch sich die Bildrate effektiv auf 30 BpS erhöht. -
Seite 64: 2:3:3:2-Pulldown (Erweiterter Pulldown)
Digital Projection INSIGHT 4K Laser Serie BILDRATEN UND PULLDOWNS 2:3:3:2-Pulldown (erweiterter Pulldown) Hinweise Diese Methode hat große Ähnlichkeit mit dem normalen Pulldown. Die resultierende 30 BpS-Videosequenz enthält im Gegensatz zum normalen Pulldown allerdings Felder von zwei unterschiedlichen Quellbildern. Der Projektor nutzt bei Der Vorteil dieser Methode ist, dass sie bei Bedarf leichter rückgängig gemacht werden kann. -
Seite 65: Anhang A: Teilenummern Linse
Digital Projection INSIGHT 4K Laser Serie ANHANG A: TEILENUMMERN LINSE Anhang A: Teilenummern Linse Hinweise Linse Teilenr. Fokusbereich Linsenverstellung Linsenerweiterung 0.93:1 Fest 117-310 0.5 m - 40+ m Vert: 0.210 (U) 0.210 (D) Rahmen, Hor: 0.08 (L) 0.08 (R) 272 mm bei 1.13:1... -
Seite 66: Anhang B: Unterstützte Signaleingangsmodi
Digital Projection INSIGHT 4K Laser Serie ANHANG B: UNTERSTÜTZTE SIGNALEINGANGSMODI Anhang B: Unterstützte Signaleingangsmodi Hinweise INSIGHT 4K Laser ist fähig, den ICP60 Rec. 709-Farbraum zu übersteigen. HDMI-Formate bis zu 2K werden automatisch erkannt und nach RGB konvertiert. Der Projektor sollte daher auf RGB eingestellt sein. -
Seite 67: Optionskarte
Digital Projection INSIGHT 4K Laser Serie ANHANG B: UNTERSTÜTZTE SIGNALEINGANGSMODI Optionskarte Hinweise 3G-SDI nur Ebene B. Auflösung 3D-Fähigkeit Kommentare ICP unterstützt keine verflochtenen 4K-Signale.. DVI (A oder B) 720p bei 24 Hz — — 1080p bei 24 Hz —... -
Seite 68: Bildschirmzuweisung Der Optionskarten-Eingangssignale
Digital Projection INSIGHT 4K Laser Serie ANHANG B: UNTERSTÜTZTE SIGNALEINGANGSMODI Bildschirmzuweisung der Optionskarten-Eingangssignale Hinweise 3G-SDI A 3G-SDI B 3G-SDI C 3G-SDI D DVI A DVI B 3840 4096 SDI A: 1920 x 1080 SDI B: 1920 x 1080 SDI A: 2048 x 1080... -
Seite 69: Anhang C: Glossar
Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR ANHANG C: Glossar Hinweise 1080p Eine HDTV-Auflösung, die 1920 x 1080 Pixel (einem Breitbild-Seitenverhältnis von 16:9) entspricht. Aktive 3D-Brillen Kabellose, batteriebetriebene LCD-Shutter-Brillen. Synchronisationsinformationen werden über einen Infrarot- oder Hochfrequenzsender, der an den Sync OUT-Anschluss des Projektors angeschlossen ist, an die Brillen übermittelt. Infrarot- oder Hochfrequenzimpulse werden bei der Anzeige des rechten und linken Bildes von dem Sender an das Signal übertragen. - Seite 70 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR Bildrate Hinweise Die Anzahl der pro Sekunde anzeigten Bilder (BpS). Bei TV und Video ist unter der Bildrate die Rate zu verstehen, zu der das Anzeigegerät die Leinwand scannt, um das Bild zu erzeugen.
- Seite 71 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR DMD™ (Digital Micromirror Device™) Hinweise Das optische Tool, das das elektronische Signal von der Eingangsquelle in ein optisches Bild umwandelt, das auf der Leinwand angezeigt wird. Das DMD™ eines Projektors verfügt über eine feste Auflösung, die sich auf das Seitenverhältnis des projizierten Bildes auswirkt.
- Seite 72 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR Einzelbild Hinweise Eines der zahlreichen Standbilder, die hintereinander angezeigt werden, um ein bewegtes Bild zu erzeugen. Ein Einzelbild besteht aus horizontalen Zeilen aus Pixeln. Ein Bild mit einer Auflösung von 1920x1080 besteht aus 1080 Zeilen, die jeweils 1920 Pixel enthalten.
- Seite 73 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR HDTV (High Definition Television) Hinweise Ein Fernsehsystem mit einer höheren Auflösung als SDTV und EDTV. Die Übertragung in unterschiedlichen Formaten, insbesondere 1080p und 720p, ist möglich. Helligkeit (elektronische Steuerung) Eine Steuerung, die jedem Pixel in der Anzeige einen festen Intensitätswert hinzufügt, wodurch die Gesamtpalette angezeigter Intensitäten nach oben bzw.
- Seite 74 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR LED (Leuchtdiode) Hinweise Eine elektronische Komponente, die Licht abgibt. Letterbox-Format Schwarze Ränder an der Ober- und Unterseite des Bildes. Ein Letterbox-Format entsteht, wenn ein breiteres Bild in einen engeren Rahmen eingepasst wird, ohne dass dabei das ursprüngliche Seitenverhältnis angepasst wird.
- Seite 75 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR Progressives Scanning Hinweise Eine Methode zur Bildaktualisierung, wobei die Zeilen jedes Halbbildes nacheinander gezogen werden, ohne dass dabei eine Verflechtung entsteht. Projektionsabstand Der Abstand zwischen Leinwand und Projektor. Projektionsmaßstab Das Verhältnis des Projektionsabstands zur Leinwandbreite.
- Seite 76 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR Spiegelteich Hinweise Bereich um die Peripherie des DMD™, der inaktive Spiegel enthält. Der Spiegelteich kann Artefakte erzeugen, zum Beispiel während des Edge Blending-Prozesses. Synchronisierung Ein Zeitsignal zur Koordinierung einer Aktion. Testbild Ein Standbild speziell zum Testen eines Projektionssystems.
- Seite 77 Digital Projection INSIGHT 4K Laser Serie ANHANG C: GLOSSAR Vertikale Scanrate Hinweise Die Rate, zu der die Bilder des Eingangssignals aktualisiert werden. Die Rate wird von der vertikalen Synchronisation von der Quelle bestimmt und in Hertz gemessen. Vignettierung Optischer Ausschnitt des Bildes durch die Komponenten der Projektionslinse. Dies geschieht, wenn zu viel Offset bei der Positionierung des...
