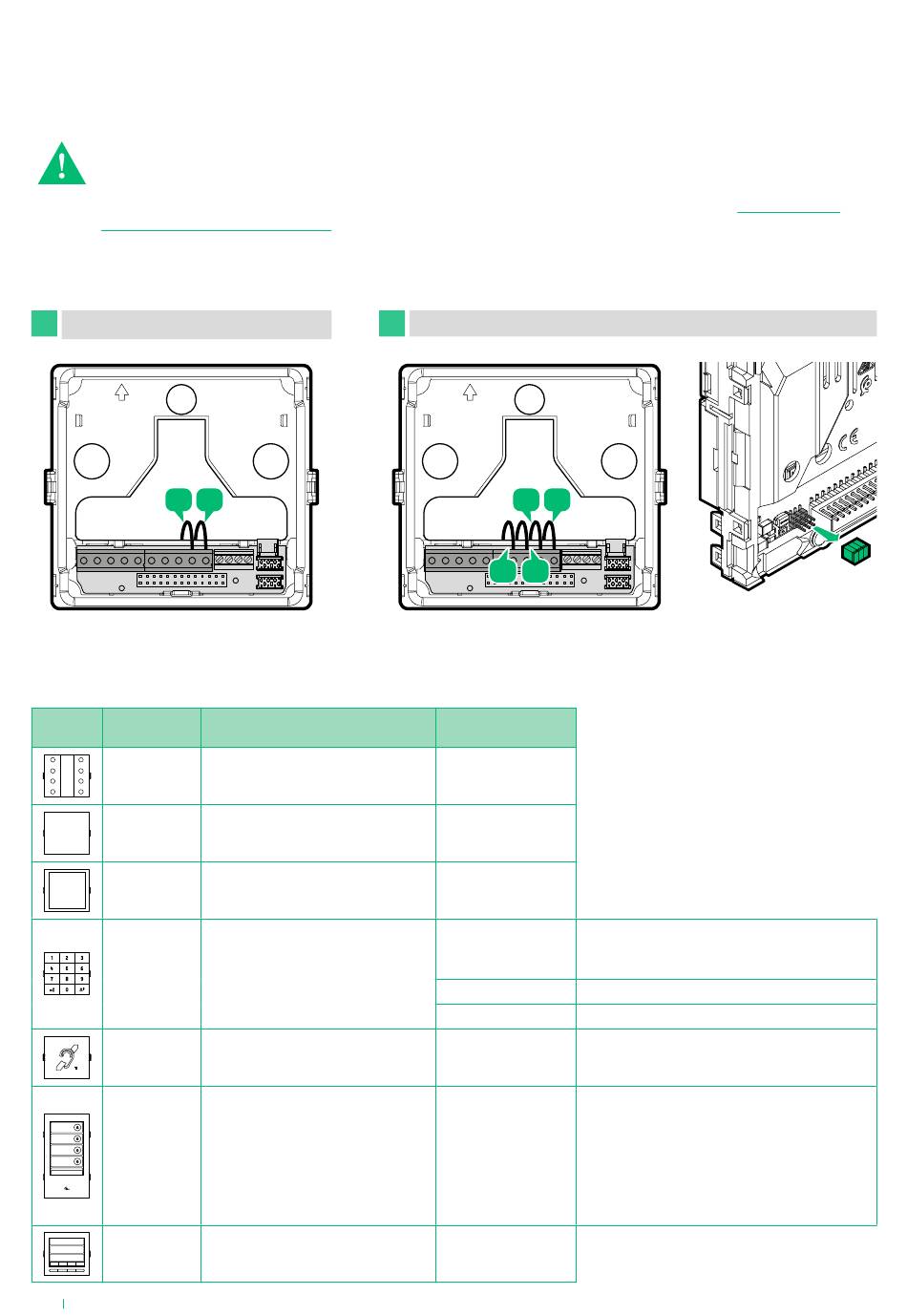

Anschlüsse der Module
In Anlagen mit Art. UT2020/UT2010VC und Netzteil Art. 1210/1210A ist die verfügbare Leistung für die
Module der Außen-Türstation auf MAX. 3,3 W begrenzt.
Je nach Konfiguration der eigenen Anlage die Gesamtleistungsaufnahme der Module anhand der
Verbrauchstabelle berechnen.
Falls die Gesamtleistungsaufnahme der Module 3.3 W überschreitet, ein zusätzliches Netzteil (Art. 1595)
an den Kontakten V+ V- der Außen-Türstation laut folgender Abbildung anschließen (siehe
separater Spannungsversorgung). Auf keinen Fall darf die Gesamtleistungsaufnahme mehr als 16,5 W
betragen.
Spannungsversorgung mit Art.
A
1210/1210A
UP
L
Verbrauchstabelle der Module der Außen-Türstation
Code
UT9200
UT9240
UT9240M
UT9279M
UT9310M
UT9270
UT9260M
18
L
Modul für Ruftasten
Namensschild
Metall-Namensschild
Modul der numerischen Tastatur
Modul magnetische
Induktionsschleife
Touchscreenmodul
Modul digitales
Teilnehmerverzeichnis
B
Spannungsversorgung mit zusätzlichem Netzteil Art. 1595
UP
L L
V- V+
Leistungsaufnahme
(W)
0,41
0,41
0,41
1,32
2,47
3,3
8,1
3,3
1,98
Anschluss mit
Relais deaktiviert und Verwendung SE-
Ausgang des Audio- oder Audio/Video-
Moduls
Mit 1 aktiven bistabilem Relais
Mit 2 gleichzeitig aktiven bistabilen Relais
Erfordert ständige Spannungsversorgung
mit zusätzlichem Netzteil Art. 1595
In Anlagen mit Außen-Türstation,
bestehend aus 1 Audio- oder Audio-/
Video-Modul, Touch-Modul Art. UT9270
und maximal 80 Teilnehmer ist kein
zusätzliches Netzteil erforderlich.
Bei allen anderen Kombinationen ist ein
zusätzliches Netzteil Art. 1595 erforderlich
J4
