Comelit Ultra Simplebus2 UT2010VC Technisches Handbuch Seite 16
Audio-modul externe kamera
Vorschau ausblenden
Andere Handbücher für Ultra Simplebus2 UT2010VC:
- Technisches handbuch (35 Seiten) ,
- Technisches handbuch (33 Seiten) ,
- Technisches handbuch (33 Seiten)
Werbung

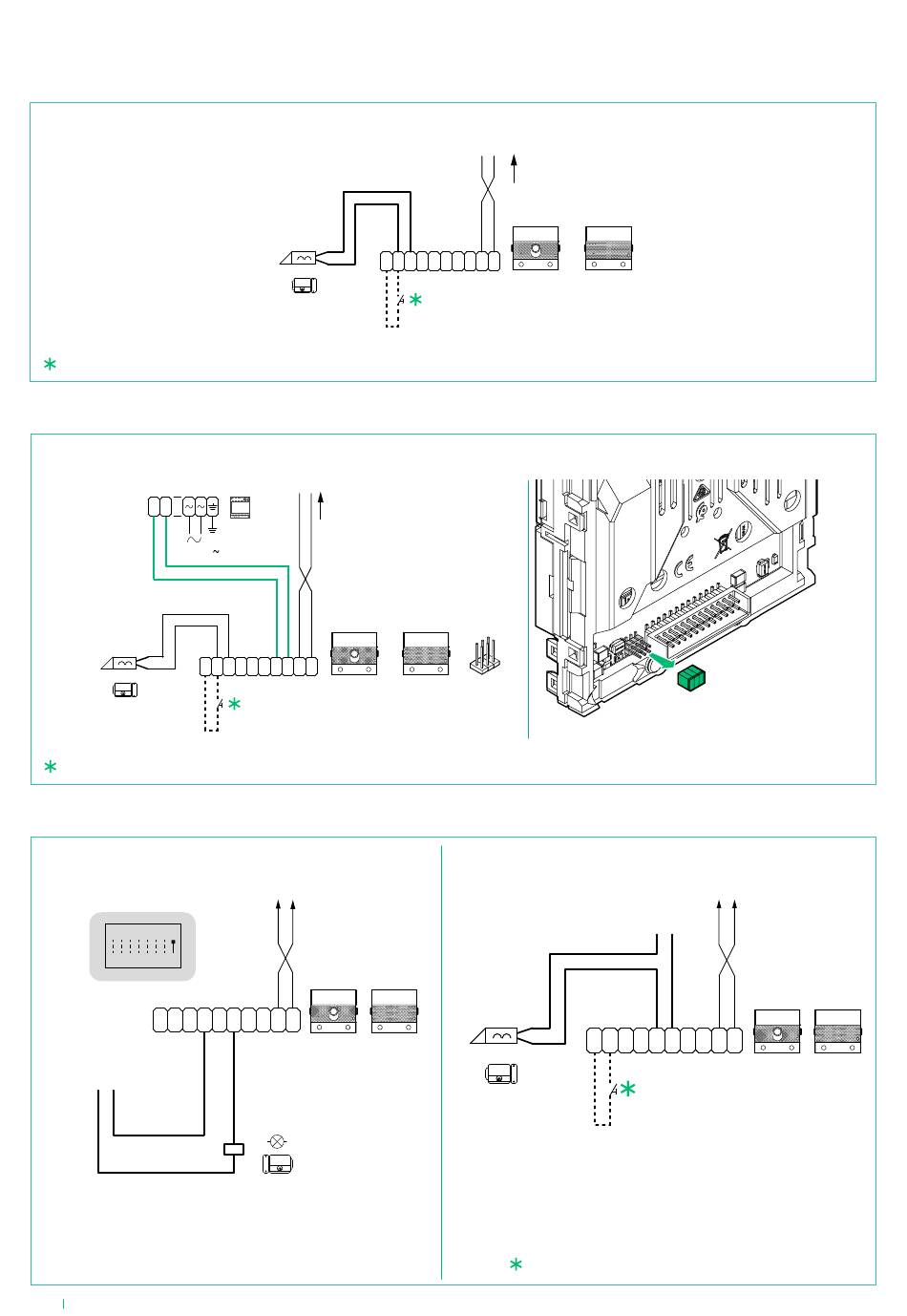

Anschlüsse
Basisanschluss
Max 20 m. Steuertaste lokaler Türöffner.
Anschluss mit separater Spannungsversorgung
-
+
120-230 V
12 VAC/VDC
12 VAC/VDC
18 Ω MAX
18 Ω MAX
Max 20 m. Steuertaste lokaler Türöffner.
Varianten
Variante für Benutzung des Relais der Außen-Türstation
ON
1 2 3 4
5
6 7
8
R GND
SE
-
NO NC
T
SE
+
E
12V/24V
AC-DC
4A MAX
„Aktivierung des Relais mit Öffner-/Schließerkontakt: 2
Sekunden"
f Den DIP-Schalter 8 permanent auf ON einstellen (siehe
Abbildung)
16
12 VAC/VDC
18 Ω MAX
1210A
1595
1210
R GND
C
SE
V
V
-
NO NC
L
L
T
O
-
SE
+
+
E
M
UT2020
1210A
1210
C
V
V
L
L
O
-
+
M
UT2020
UT2010VC
1210A
1210
R GND
C
SE
V
V
-
NO NC
L
L
T
O
-
SE
+
+
E
M
UT2020
UT2010VC
J4
Variante für die Benutzung eines
Sicherheitsschlosses
Max 20 m. Steuertaste lokaler Türöffner.
UT2010VC
J4
12V/24V
1210A
AC-DC
4A MAX
1210
R GND
C
SE
V
V
-
NO NC
L
L
T
O
-
SE
+
+
E
M
UT2020
UT2010VC
