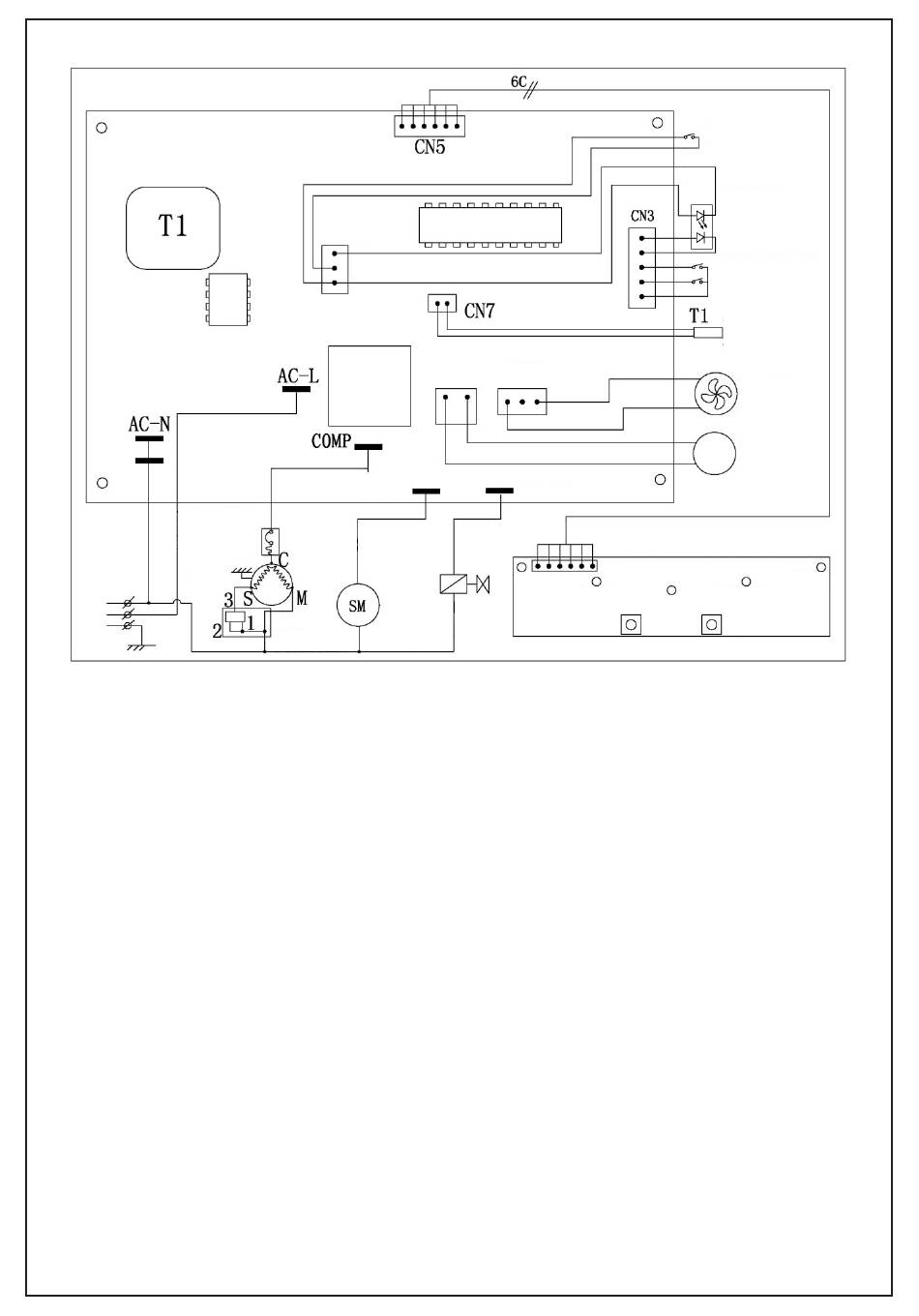

DIAGRAMA ELECTRÓNICO
CONTROLO PRINCIPAL PCB
PROTECTOR DE
FORNECI
SOBRECARGA
MENTO DE
ENERGIA
COMP
N
L
G
ÁGUA
RETRANS
+PUMP-
MISSOR
MOTOR
MOTOR
SÍNCRONO
Válvula
PTC INICIAL
Solenóide
43
MCU
+VENTOINHA-
VÁLVULA
OPERAÇÃO PCB
POTÊNCIA
ÁGUA
GELO
LIGAR/DESLIGAR
DETEÇÃO DE
NÍVEL DE ÁGUA
INFRAVERMELHO
SENSOR
DETECTOR
MICRO INTERRUPTOR
MICRO INTERRUPTOR
SENSOR DE
TEMPERATURA
MOTOR DA
VENTOINHA
BOMBA DE
ÁGUA DC
LED3L
LED2L
SELECIONAR
